आरएस485 आउटपुट और 0.02 मीटर ~ 10.00 मीटर पानी की गहराई माप के लिए संचालित बैटरी के साथ स्प्लिट प्रकार अल्ट्रासोनिक डॉपलर फ्लो मीटर

KDF1000 श्रृंखला फ्लो मीटर एक ऐसा उत्पाद है जो प्राकृतिक जल, चैनलों या पाइपलाइनों में पानी के वेग और प्रवाह को मापता है।

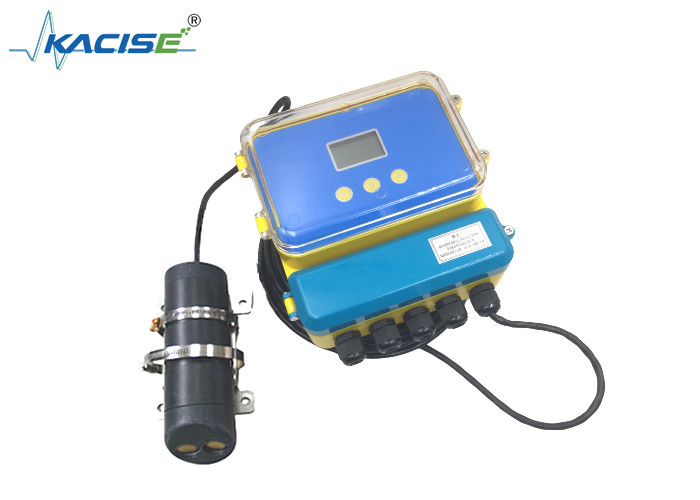

फ्लो मीटर को दो भागों में विभाजित किया गया है: सेंसर और होस्ट, जो एक केबल द्वारा जुड़े हुए हैं।
यह चैनलों और नदियों में पानी की गति और प्रवाह को माप सकता है, और पानी का स्तर सेंसर के शीर्ष से 20 सेमी अधिक है।
यह पाइपों और पुलियों में पानी की गति और प्रवाह को माप सकता है। पानी का स्तर सेंसर के शीर्ष से 20 सेमी अधिक होना चाहिए, और पाइप का आंतरिक व्यास ≥ 500 मिमी होना चाहिए।

सेंसर में दो ट्रांसड्यूसर होते हैं, एक ट्रांसमिटिंग और एक रिसिविंग। जब सेंसर पानी के प्रवाह की दिशा का सामना कर रहा हो, यानी रिवर्स फ्लो माप के आधार पर:

1. जब पानी शांत होता है, तो प्राप्त आवृत्ति संचारित आवृत्ति के समान होती है।

2. प्रवाह दर जितनी तेज़ होगी, प्राप्तकर्ता सेंसर द्वारा प्राप्त आवृत्ति उतनी ही तेज़ होगी, जो संचारण आवृत्ति से अधिक होगी।

3. प्रवाह दर जितनी धीमी होगी, प्राप्तकर्ता सेंसर द्वारा प्राप्त आवृत्ति उतनी ही धीमी होगी, लेकिन यह संचारण आवृत्ति से अधिक होगी।

जब सेंसर जल प्रवाह की दिशा मापता है:

1. जब पानी शांत होता है, तो प्राप्त आवृत्ति संचारित आवृत्ति के समान होती है।

2. प्रवाह दर जितनी तेज़ होगी, प्राप्तकर्ता सेंसर द्वारा प्राप्त आवृत्ति उतनी ही तेज़ होगी, लेकिन यह संचरित आवृत्ति से कम होगी।

3. प्रवाह दर जितनी धीमी होगी, प्राप्तकर्ता सेंसर द्वारा प्राप्त आवृत्ति उतनी ही धीमी होगी, लेकिन यह संचारण आवृत्ति से कम होगी।

उपरोक्त से, जल प्रवाह वेग और दिशा की गणना की जा सकती है।

स्थापना और उपयोग के दौरान सेंसर का मुंह सीधे जल प्रवाह की दिशा में होना चाहिए।
