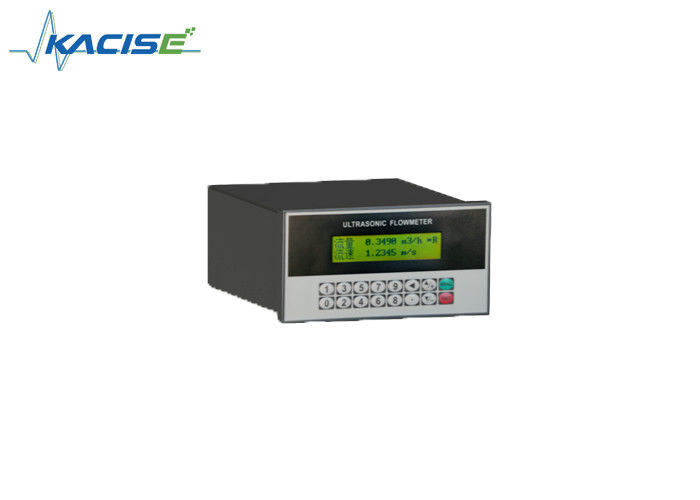

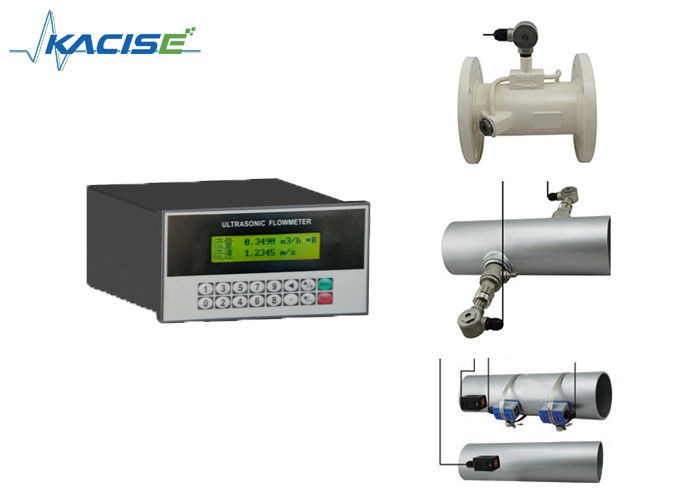

डबल पावर सप्लाई RS485 संचार और 15~6000 मिमी पाइप व्यास के साथ पैनल माउंट अल्ट्रासोनिक फ्लोमीटर

मेज़बान भाग

सिद्धांत

अल्ट्रासोनिक समय अंतराल

शुद्धता

±1%

प्रदर्शन

बैकलाइट के साथ 2×20 कैरेक्टर एलसीडी, चीनी, अंग्रेजी और इटली की भाषा का समर्थन करता है कनवर्टर आयाम: 170*180*56 सेमी

सिग्नल आउटपुट

1 रास्ता 4~ 20mA आउटपुट, विद्युत प्रतिरोध 0~ 1K, सटीकता 0। 1%

1 रास्ता ओसीटी पल्स आउटपुट (पल्स चौड़ाई 6 ~ 1 0 0 0 एमएस, डिफ़ॉल्ट 2 0 0 एमएस है)

1 रास्ता रिले आउटपुट

सिग्नल इनपुट

3 वे 4~ 20mA इनपुट, सटीकता 0. 1%, अधिग्रहण संकेत जैसे तापमान, प्रेस और तरल स्तर

तापमान ट्रांसड्यूसर Pt100 कनेक्ट करें, गर्मी/ऊर्जा माप समाप्त कर सकते हैं

डेटा इंटरफ़ेस

RS485 सीरियल इंटरफ़ेस को इंसुलेट करें, कंप्यूटर द्वारा फ्लो मीटर सॉफ़्टवेयर को अपग्रेड करें, MODBUS, METER-BUS आदि का समर्थन करें।

केबल

मुड़-जोड़ी केबल, आम तौर पर, 50 मीटर से कम लंबाई;
RS485 संचार का चयन करें. ट्रांसमिशन दूरी 1000 मीटर से अधिक हो सकती है।

पाइप की स्थिति

पाइप सामग्री

स्टील, स्टेनलेस स्टील, कच्चा लोहा, तांबा, सीमेंट पाइप, पीवीसी, एल्यूमीनियम, ग्लास स्टील उत्पाद, लाइनर की अनुमति है।

पाइप का व्यास

15~6000मिमी

सीधी लंबाई का पाइप

ट्रांसड्यूसर स्थापना संतुष्ट होनी चाहिए: पंप से अपस्ट्रीम10डी, डाउनस्ट्रीम 5डी, 30डी।

मध्यम

तरल पदार्थ का प्रकार

जल, समुद्री जल, अपशिष्ट जल, तेल, रसायन (अल्कोहल, एसिड, आदि), पौधे का प्रवाह और अन्य तरल पदार्थ

तापमान

-30~160°C

गंदगी

10000 बजे, इतना कुछ नहीं

प्रवाह की गति

0~±10 मी/से

पर्यावरण

तापमान

मेज़बान: -20~60°C; सेंसर: -30~160°C

नमी

मेज़बान: 85%आरएच; प्रवाह सेंसर: IP68, पानी के नीचे 2 मीटर से कम

बिजली की आपूर्ति

DC8~36V या AC85~265V (वैकल्पिक)

उपभोग

1.5W
