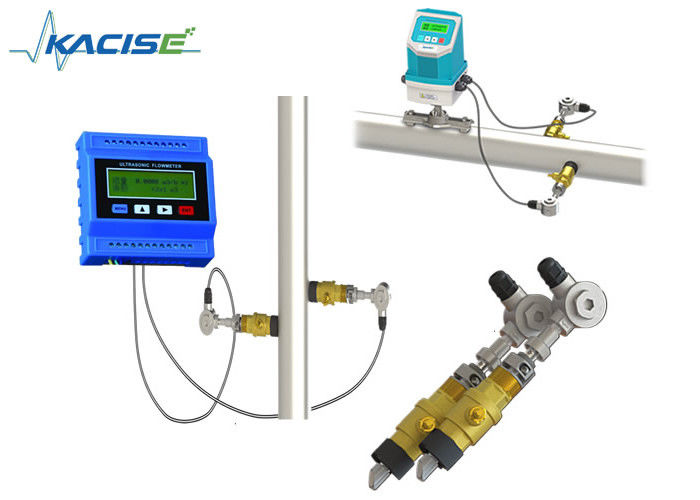

उच्च सटीकता सम्मिलन अल्ट्रासोनिक प्रवाह मीटर के साथ प्लग इन सेंसर के लिए DN50-DN6000 पाइप और कोई दबाव हानि नहीं

KUF2000 श्रृंखला अल्ट्रासोनिक प्रवाह मीटरआमतौर पर क्षेत्र में दीर्घकालिक माप में प्रयोग किया जाता है। इसमें पाइप प्रवाह को मापने के लिए तीन प्रकार के सेंसर होते हैंः क्लैंप प्रकार, सम्मिलन प्रकार और इनलाइन पाइप प्रकार।

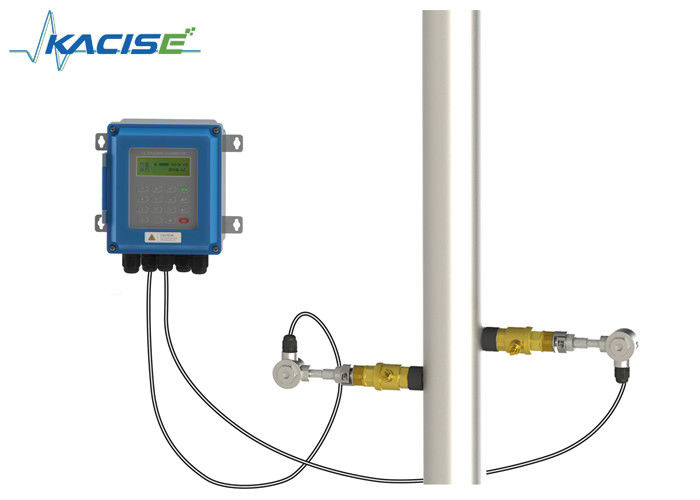

सम्मिलन प्रकारःपाइप पर केवल दो स्थापना छेद की आवश्यकता होती है, उपयोगकर्ता सम्मिलन प्रकार के सेंसर स्थापित कर सकता है। छेद बनाने के उपकरण का उपयोग करके, बिना रुके प्रवाह स्थापना को महसूस किया जा सकता है।सेंसर सीधे तरल पदार्थ से संपर्क, माप स्थिर और विश्वसनीय है।

क्लैंप के प्रकार परःइन सेंसरों को पाइपों के बाहर के हिस्से पर क्लैंप किया जाता है और वे अंदर के तरल पदार्थ के संपर्क में नहीं आते हैं। और सभी मॉडल तापमान सेंसर से जुड़े होने पर ऊर्जा मीटर बन सकते हैं।KUF2000 सीरीज क्लैंप ऑन अल्ट्रासोनिक फ्लोमीटर स्थापना के लिए आसान है, पाइप और पानी को काटने की कोई जरूरत नहीं है, कोई प्रेस हानि नहीं है। यह ऑनलाइन लंबी अवधि के माप का समर्थन करता है। पाइप पर क्लैंप किए गए सेंसर के साथ तरल प्रवाह की विस्तृत श्रृंखला को मापा जा सकता है।

इनलाइन पाइप प्रकारःDN15-32 पाइप π आकार इनलाइन पाइप सेंसर का उपयोग करता है, DN40 और ऊपर मानक इनलाइन पाइप सेंसर का उपयोग करता है। इनलाइन सेंसर में कम प्रारंभिक प्रवाह दर के फायदे हैं,उच्च माप सटीकता और कोई दबाव हानि नहीं.

• 1% सटीकता।
• विभिन्न अनुप्रयोग क्षेत्रों के लिए व्यापक रेंज (DN50-DN6000)
• अल्ट्रासोनिक फ्लोमीटर में कोई यांत्रिक ड्राइव नहीं, भागों को शायद ही कभी क्षतिग्रस्त किया जाता है। रखरखाव मुक्त और लंबे संचालन जीवन।
• आसान और त्वरित स्थापना, पाइप काटने या प्रक्रिया बंद करने के बिना समय की बचत।
• कोई बाधा माप, कोई दबाव हानि नहीं।
• Pt100 तापमान ट्रांसड्यूसर कनेक्ट, गर्मी / ऊर्जा माप पूरा कर सकते हैं।

1मानक सम्मिलन सेंसर

पाइपलाइन के लिए उपयुक्त सीधे वेल्डेड किया जा सकता है, कार्बन स्टील और स्टेनलेस की तरह। पाइपलाइन की मोटाई ≤ 2 0 माप सीमा: DN50~DN6000 तापमान सीमाः -30~+160°C

2. विस्तारित सम्मिलन सेंसर

पाइपलाइन के लिए उपयुक्त सीमेंट पाइप, कास्ट आयरन, पीवीसी, स्टील या कम्पोजिट सामग्री की तरह सीधे वेल्डेड नहीं किया जा सकता है। पाइपलाइन की मोटाई ≤ 7 0 माप सीमा: DN50~DN6000 तापमान सीमाः -30~+160°C

3समानांतर सम्मिलन सेंसर

अपर्याप्त स्थान की स्थापना के लिए उपयुक्त। वेल्डेबल या गैर वेल्डेबल पाइपलाइन के लिए उपयुक्त। असीमित पाइपलाइन मोटाई, सम्मिलन गहराई= 1/3 आंतरिक व्यास। माप सीमा: DN80~DN6000 तापमान सीमाः -30~+160°C
