Place of Origin:
China
ब्रांड नाम:
Kacise
प्रमाणन:
CE / ISO / Explosion-proof
Model Number:
KTF
KTF टरबाइन फ्लो मीटर उन्नत लो-पावर सिंगल-चिप माइक्रोप्रोसेसर तकनीक से विकसित टरबाइन फ्लो सेंसर और नए स्मार्ट मीटर के डिस्प्ले टोटलाइज़र एकीकरण का उपयोग है, एक कॉम्पैक्ट संरचना, सहज रीडिंग स्पष्ट, उच्च विश्वसनीयता, बाहरी बिजली हस्तक्षेप के बिना, एंटी-लाइटनिंग, स्पष्ट कम लागत लाभ, इसका व्यापक रूप से बंद पाइप और स्टेनलेस स्टील 1Cr18Ni9Ti, 2Cr13 और कोरंडम Al2O3 को मापने के लिए उपयोग किया जाता है, कार्बाइड संक्षारण नहीं करता है, और कोई फाइबर, कण नहीं और अन्य अशुद्धियाँ, ऑपरेटिंग तापमान पर गतिज चिपचिपाहट तरल के 5 × 10-6m² / s से कम है, तरल की 5 × 10-6m² / s से अधिक की गतिज चिपचिपाहट के लिए, मात्रात्मक नियंत्रण, अत्यधिक अलार्म, आदि हो सकता है, एक आदर्श प्रवाह मीटरींग और ऊर्जा मीटर है।
मापन वस्तुएं: तेल, कार्बनिक तरल पदार्थ, अकार्बनिक तरल, तरलीकृत पेट्रोलियम गैस, प्राकृतिक गैस, कोयला गैस और क्रायोजेनिक तरल पदार्थ।

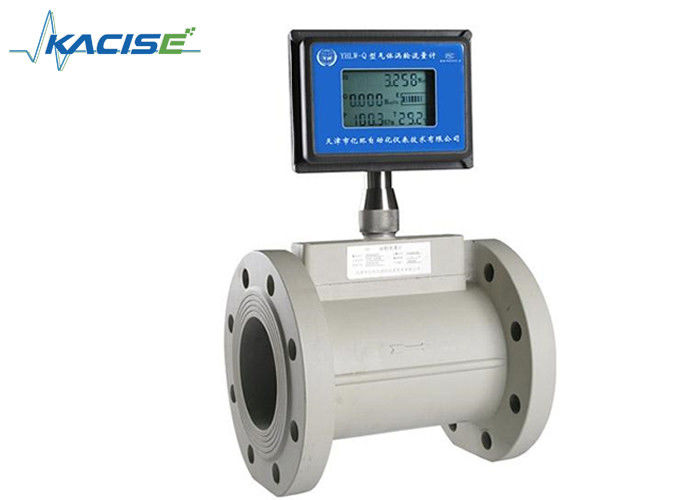

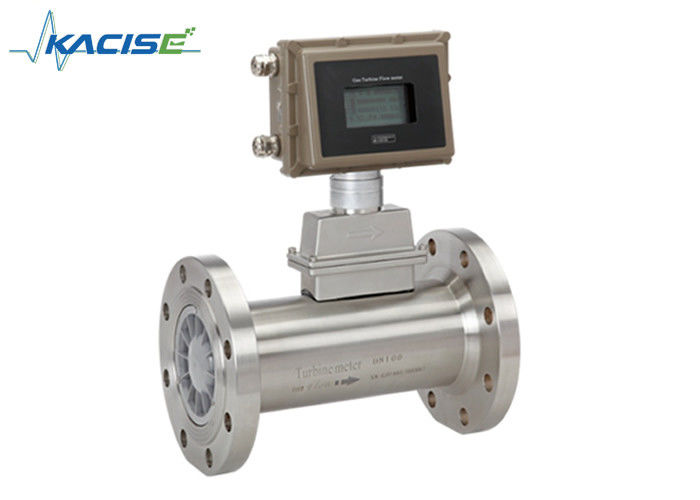

KTFG श्रृंखला गैस टरबाइन मीटर का संचालन गैस के वेग के माप पर आधारित है। प्रवाहित गैस को मीटर सीधा करने वाले अनुभाग द्वारा त्वरित और वातानुकूलित किया जाता है। स्ट्रेटनिंग वेन्स को हटाकर गैस प्रवाह प्रोफाइल तैयार करते हैं। टरबाइन व्हील में गैस प्रवाहित होने से पहले अवांछित घुमाव, अशांति और विषमता। बहते तरल पदार्थ की गतिशील ताकतें रोटर को घूमने का कारण बनती हैं।
टरबाइन व्हील को विशेष उच्च परिशुद्धता, कम घर्षण वाले बॉल बेयरिंग के साथ मुख्य शाफ्ट पर लगाया जाता है। टरबाइन व्हील में पेचदार ब्लेड होते हैं जिनका गैस प्रवाह के सापेक्ष एक ज्ञात कोण होता है। वातानुकूलित और त्वरित गैस टरबाइन व्हील को कोणीय वेग से चलाती है जो गैस वेग के समानुपाती होता है।
KTFG श्रृंखला गैस टरबाइन फ्लो मीटर का उपयोग व्यापक रूप से प्राकृतिक गैस, कोयला गैस, तरलीकृत गैस और हल्के हाइड्रोकार्बन गैस आदि के माप के लिए किया जाता है।
| पैरामीटर | विवरण | |
|---|---|---|
| डीएन (मिमी) और कनेक्शन | 25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 फ्लैंज कनेक्शन 25, 40 थ्रेड कनेक्शन | |
| शुद्धता | ±1.5%, ±1.0% या ±0.75% (विशेष ऑर्डर की आवश्यकता) | |
| रेंज अनुपात | 1:10; 1:20; 1:30 | |
| उपकरण सामग्री | बॉडी: एसएस304; प्ररित करनेवाला: संक्षारणरोधी एबीएस या उच्च गुणवत्ता एल्यूमीनियम मिश्र धातु; संकेतक: कास्ट एल्यूमीनियम | |
| मध्यम तापमान (℃) | -30 ℃ ~ +80 ℃ / -86°F ~ +176°F | |
| परिवेश की स्थिति | तापमान:-20℃~ +60℃ / -68°F ~ +140°F सापेक्ष आर्द्रता: 5% ~ 90%, वायुमंडलीय दबाव: 86 ~ 106 KPa | |
| उत्पादन में संकेत | सेंसर: पल्स फ़्रीक्वेंसी सिग्नल, निम्न स्तर 0.8V से कम, उच्च स्तर 8V से अधिक ट्रांसमीटर: दो तार 4-20mA DC करंट सिग्नल | |
| बिजली की आपूर्ति | सेंसर: +12वी डीसी, +24वी डीसी (वैकल्पिक) ट्रांसमीटर: +24वी डीसी स्थानीय संकेत प्रकार: अंतर्निर्मित 3वी लिथियम सेल | |
| सिग्नल ट्रांसमिशन लाइन | STVPV3×0.3 (3 तार), 2×0.3 (2 तार) | |
| संचरण दूरी | 1000 मीटर से अधिक नहीं | |
| सिग्नल लाइन इंटरफ़ेस | एम20×1.5(एफ) | |
| विस्फोटक प्रूफ ग्रेड | ExdIIBT6 | |
| सुरक्षा स्तर | आईपी65 | |
मॉडल का चयन नाममात्र दबाव, मध्यम अधिकतम दबाव, मध्यम तापमान, मध्यम घटकों, प्रवाह सीमा और सिग्नल आउटपुट के अनुसार किया जाना चाहिए।
कार्य प्रवाह सीमा (20% से 80%) Qmax होनी चाहिए।
मानक सिग्नल आउटपुट: पल्स सिग्नल (डब्ल्यूएस) आउटपुट 3 तार, मानक प्रवाह सिग्नल (आईसी कार्ड) आउटपुट या आरएस485 संचार आउटपुट; कृपया ऑर्डर करते समय निर्दिष्ट करें।
| नमूना | टिप्पणी | ||||||
|---|---|---|---|---|---|---|---|
| केटीएफजी | |||||||
| प्रकार | एन | सेंसर प्रकार: +12वी या 24वी, आउटपुट 3 तार पल्स सिग्नल | |||||
| ए | ट्रांसमीटर प्रकार: +24V, आउटपुट 2 तार 4-20 एमए | ||||||
| बी | स्मार्ट प्रकार: लिथियम सेल, आउटपुट के बिना स्थानीय संकेत | ||||||
| सी | स्मार्ट प्रकार: +24V, स्थानीय संकेत, आउटपुट दो तार 4-20mA | ||||||
| एस | स्मार्ट प्रकार: टी एंड पी मुआवजा एकीकृत, रिमोट सिग्नल के साथ स्थानीय संकेत | ||||||
| डीएन | 25 | डीएन 25 मिमी | |||||
| 40 | डीएन 40 मिमी | ||||||
| 50 | डीएन 50 मिमी | ||||||
| 65 | डीएन 65 मिमी | ||||||
| 80 | डीएन 80 मिमी | ||||||
| 100 | डीएन 100 मिमी | ||||||
| 125 | डीएन 125 मिमी | ||||||
| 150 | डीएन 150 मिमी | ||||||
| 200 | डीएन 200 मिमी | ||||||
| 250 | डीएन 250 मिमी | ||||||
| 300 | डीएन 300 मिमी | ||||||
| श्रेणी | डब्ल्यू(एक्स) | विस्तार सीमा, तालिका 2 देखें | |||||
| एस (एक्स) | मानक सीमा, तालिका 2 देखें | ||||||
| शरीर की सामग्री | एस | स्टेनलेस स्टील | |||||
| एल | एल्यूमीनियम मिश्र धातु | ||||||
| टी | स्वनिर्धारित | ||||||
| प्ररित करनेवाला सामग्री | एस | संक्षारणरोधी एबीएस | |||||
| एल | एल्यूमीनियम मिश्र धातु | ||||||
| टी | स्वनिर्धारित | ||||||
| मध्यम | एन | कोई विशेष संरचना नहीं | |||||
| ए | ऑक्सीजन के लिए समर्पित | ||||||
| बी | संपीड़ित हवा के लिए समर्पित | ||||||
