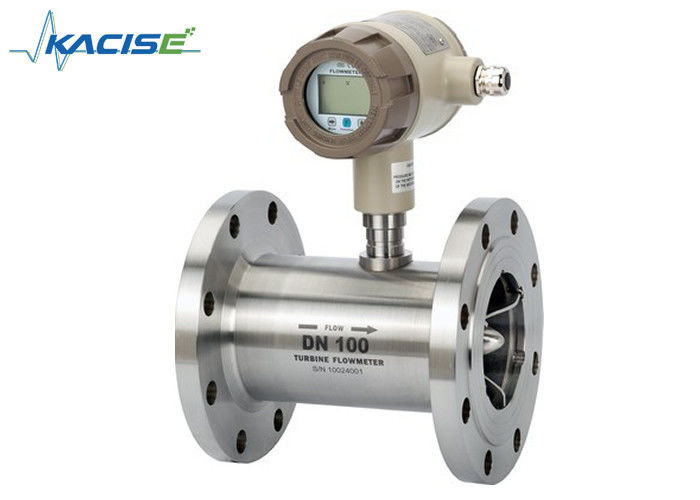

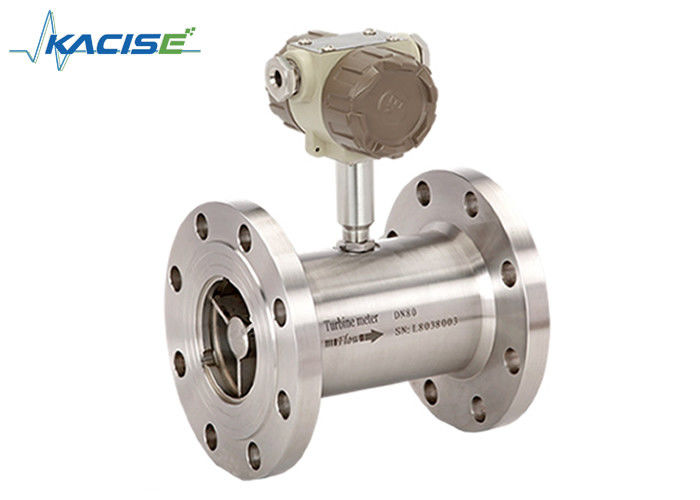

पेट्रोल और अल्कोहल के लिए 0.5% सटीकता के साथ कॉम्पैक्ट संरचना स्टेनलेस स्टील टर्बाइन फ्लो मीटर

पेट्रोल और अल्कोहल के लिए 0.5% सटीकता के साथ कॉम्पैक्ट संरचना स्टेनलेस स्टील टर्बाइन फ्लो मीटर

turbine water flow meter

diesel fuel flow meter

Place of Origin:

China

ब्रांड नाम:

Kacise

प्रमाणन:

CE / ISO / Explosion-proof

Model Number:

KTF

हमसे संपर्क करें

बोली मांगें

पेट्रोल और अल्कोहल के लिए 0.5% सटीकता के साथ कॉम्पैक्ट संरचना स्टेनलेस स्टील टर्बाइन फ्लो मीटर

उत्पाद का विवरण

डीएन (मिमी):

DN4~DN300

दबाव:

1.6 एमपीए, 2.5 एमपीए, 4.0 एमपीए, 6.3 एमपीए, विशेष

मध्यम:

अशुद्धता के बिना गैर-संक्षारक कम वेग द्रवित

संचार:

आरएस-485/मोडबस

शुद्धता:

0.5% / 1.0%

उत्पादन:

पल्स, 4-20mA एनालॉग आउटपुट, RS485, हार्ट

सामग्री:

स्टेनलेस स्टील/एसएस316एल/316

बिजली की आपूर्ति:

12-24VDC /3.6V लिथियम बैटरी

सुरक्षा:

IP65 या IP68

पूर्व प्रूफ:

ExmdΙΙBT4

प्रमुखता देना:

turbine water flow meter

diesel fuel flow meter

भुगतान और शिपिंग की शर्तें

Minimum Order Quantity

मूल्य

विनिमय योग्य

Packaging Details

Carton / Wooden Box

Delivery Time

5~8 working days

भुगतान शर्तें

एल/सी, डी/ए, टी/टी, वेस्टर्न यूनियन, मनीग्राम

Supply Ability

1000pcs

संबंधित उत्पाद

उच्च परिशुद्धता अल्ट्रासोनिक सीओ 2 गैस प्रवाह मीटर RS485 इंटरफ़ेस और DC8~36V बिजली की आपूर्ति के साथ

सबसे अच्छी कीमत पाएं

जैतून का तेल और पाम तेल के लिए उच्च सटीकता पल्स एनालॉग आउटपुट टर्बाइन फ्लो मीटर सेनेटरी प्रकार

सबसे अच्छी कीमत पाएं

High Accuracy 1.0% IP68 Protected Biogas Flow Meter with 4-20mA Output for LPG and Gas Measurement (एलपीजी और गैस माप के लिए 4-20 एमए आउटपुट के साथ आईपी 68 संरक्षित बायोगैस प्रवाह मीटर)

सबसे अच्छी कीमत पाएं

उच्च परिशुद्धता ±0.2% सटीकता स्टेनलेस स्टील 316 और RS485 संचार के साथ टरबाइन प्रवाह मीटर

सबसे अच्छी कीमत पाएं

हमसे संपर्क करें

अब संपर्क करें

उत्पाद का वर्णन

पेट्रोल फ्लोमीटर अल्कोहल फ्लोमीटर / कम चिपचिपाहट वाली सब्जी / खाद्य / पाम तेल फ्लोमीटर / टर्बाइन फ्लोमीटर सेंसर

विवरण

टर्बाइन प्रवाह मीटर एक प्रवाह मीटर जो व्यापक रूप से दवा, खाद्य, पेय उद्योगों में माप, बैचिंग, नियंत्रण, भरने आदि के लिए लागू होता है।प्रवाह मीटर के घूर्णन भाग विशेष सामग्री है कि अच्छा विरोधी जंग और जंग सबूत प्रदर्शन है से बना है. प्रवाह मीटर की संरचना विशेष रूप से डिजाइन किया गया है और अत्यधिक प्रवाह मीटर की सटीकता और दोहराने की क्षमता को मंजूरी दे दी है. उत्पाद भी आसान रखरखाव कनेक्शन के साथ,जो दवा और पेय उद्योगों के लिए उपयुक्त है.

विशेषताएं

उच्च सटीकता, आम तौर पर ± 1%R, ± 0.5%R तक, उच्च सटीकता 0.2%R तक
अच्छी पुनरावृत्ति, अल्पकालिक पुनरावृत्ति 0.05% ~ 0.2% तक, व्यापार निपटान में प्रवाह मीटर की पसंदीदा पसंद है।
पल्स फ्रीक्वेंसी सिग्नल का आउटपुट, टोलीज़र और पीसी के साथ कनेक्शन के लिए उपयुक्त; कोई शून्य शिफ्ट और मजबूत हस्तक्षेप प्रतिरोध नहीं
उच्च आवृत्ति संकेत ((3~4KHz) प्राप्त किया जा सकता है, संकेत संकल्प मजबूत है।
व्यापक रेंज, मध्यम और बड़े व्यास तक 1:20, छोटे कैलिबर 1:10.
कॉम्पैक्ट संरचना और सुविधाजनक रखरखाव

विनिर्देश

पैरामीटर		मूल्य	इकाई
व्यास	धागा	4, 6, 10, 15, 20, 25, 32, 40	मिमी
व्यास	फ्लैंज (क्लैम्प)	15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200	मिमी
सटीकता		±1, ±0.5, ±0.2 (अनुकूलित)	% आर
रेंज अनुपात		1:10, 1:15, 1:20
सेंसर सामग्री		304, 316 ((L) स्टेनलेस स्टील आदि
काम करना पर्यावरण	मध्यम तापमान।	-20~120	°C
	परिवेश का तापमान	-10~55	°C
	सापेक्ष आर्द्रता	5%~90%
	वायुमंडलीय दबाव	86~106	केपीए
संकेत आउटपुट		सेंसरः पल्स आवृत्ति संकेत, कम विद्युत स्तर≤0.8V, उच्च स्तर≥8V ट्रांसमीटर: दो तार, 4-20 mA सीसी वर्तमान संकेत
संचार इंटरफ़ेस		RS485
विद्युत आपूर्ति		सेंसरः +12V DC, +24V DC (वैकल्पिक) ट्रांसमीटरः +24V DC स्थानीय संकेत का प्रकारः अंतर्निहित 3V लिथियम सेल या +24VDC बाहरी
सिग्नल ट्रांसमिशन वायर		STVPV3×0.3 (3 तार), 2×0.3 (2 तार)
संचरण दूरी		1000 से अधिक नहीं	m
सिग्नल लाइन इंटरफ़ेस		मूल प्रकारः हाउसमैन कनेक्टर या 3-कोर तार; धमाका प्रतिरोधी प्रकारः M20 × 1.5 (F)
धमाका प्रतिरोधी ग्रेड		मूल प्रकारः गैर-विस्फोट प्रूफ; विस्फोट प्रतिरोधी प्रकारः ExdIIBT6
सुरक्षा स्तर		IP65

माप सीमा और कार्य दबाव

व्यास (मिमी)	मानक रेंज (m)³/h)	विस्तारित रेंज (m)³/h)	सामान्य कनेक्शन नामित दबाव (एमपीए)	विशेष दबाव रेटिंग (एमपीए) (फ्लैंज कनेक्शन)
DN4	0.04 ~ 0.25	0.04 ~ 0.4	थ्रेड कनेक्शन/6.3	10, 16, 25
DN6	0.1~0.6	0.06 ~ 0.6	थ्रेड कनेक्शन/6.3	10, 16, 25
DN10	0.2~1.2	0.15 ~ 1.5	थ्रेड कनेक्शन/6.3	10, 16, 25
DN15	0.6~6	0.4~8	थ्रेड कनेक्शन/6.3	4.0, 6.3, 10, 16, 25
DN15	0.6~6	0.4~8	फ्लैंज कनेक्शन/2.5	4.0, 6.3, 10, 16, 25
DN20	0.8~8	0.45~9	थ्रेड कनेक्शन/6.3	4.0, 6.3, 10, 16, 25
DN20	0.8~8	0.45~9	फ्लैंज कनेक्शन/2.5	4.0, 6.3, 10, 16, 25
DN25	1~10	0.5~10	थ्रेड कनेक्शन/6.3	4.0, 6.3, 10, 16, 25
DN25	1~10	0.5~10	फ्लैंज कनेक्शन/2.5	4.0, 6.3, 10, 16, 25
DN32	1.5~15	0.8~15	थ्रेड कनेक्शन/6.3	4.0, 6.3, 10, 16, 25
DN32	1.5~15	0.8~15	फ्लैंज कनेक्शन/2.5	4.0, 6.3, 10, 16, 25
DN40	2 ~ 20	1~20	थ्रेड कनेक्शन/6.3	4.0, 6.3, 10, 16, 25
DN40	2 ~ 20	1~20	फ्लैंज कनेक्शन/2.5	4.0, 6.3, 10, 16, 25
DN50	४-४०	2~40	फ्लैंज कनेक्शन/2.5	4.0, 6.3, 10, 16, 25
DN65	7~70	4~70	फ्लैंज कनेक्शन/2.5	4.0, 6.3, 10, 16, 25
DN80	10~100	5~100	फ्लैंज कनेक्शन/2.5	4.0, 6.3, 10, 16, 25
DN100	20~200	10~200	फ्लैंज कनेक्शन/2.5	4.0, 6.3, 10, 16, 25
DN125	25 से 250	13~250	फ्लैंज कनेक्शन/1.6	2.5, 4.0, 6.3, 10, 16
DN150	30~300	15~300	फ्लैंज कनेक्शन/1.6	2.5, 4.0, 6.3, 10, 16
DN200	80~800	40 से 800	फ्लैंज कनेक्शन/1.6	2.5, 4.0, 6.3, 10, 16

आयाम

चित्र 1 (DN4~DN10):थ्रेडेड कनेक्शन प्रकार टरबाइन प्रवाह सेंसर (सीधे पाइप अनुभाग सहित) ।

चित्र 2 (DN15~DN40):थ्रेड कनेक्टेड फ्लो सेंसर साइज ड्राइंग

चित्र 3 (DN4~DN10):फ्लैंज कनेक्टेड टरबाइन प्रवाह सेंसर ड्राइंग

विभिन्न विनिर्देशों के अनुसार सेंसर स्थापना विधि, धागा या फ्लैंज कनेक्शन को अपनाएं, स्थापना विधि आरेख 1, 2, 3 में दिखाई गई है

स्थापना के आयाम

व्यास ((मिमी)	L ((मिमी)	जी	K(mm)	D(mm)	छेद
4	295	G1/2
6	330	G1/2
10	450	G1/2
15	75	G1	Φ65	Φ14	4
20	80	G1	Φ75	Φ14	4
25	100	G5/4	Φ85	Φ14	4
32	140	G2	Φ100	Φ14	4
40	140	G2	Φ110	Φ18	4
50	150		Φ125	Φ18	4
65	170		Φ145	Φ18	4
80	200		Φ160	Φ18	8
100	220		Φ180	Φ18	8
125	250		Φ210	Φ18	8
150	300		Φ240	Φ22	8
200	360		Φ295	Φ22	12

ऑर्डर करने की जानकारी

मॉडल								टिप्पणियाँ
केटीएफ
डीएन	4							4 मिमी
	6							6 मिमी
	10							10 मिमी
	15							15 मिमी
	20							20 मिमी
	25							25 मिमी
	32							32 मिमी
	40							40 मिमी
	50							50 मिमी
	65							65 मिमी
	80							80 मिमी
	100							100 मिमी
	125							125 मिमी
	150							150 मिमी
	200							200 मिमी
प्रकार		एन						सेंसर प्रकारः +12V या 24V शक्ति, आउटपुट 3 तार प्रणाली पल्स संकेत
		ए							ट्रांसमीटर प्रकारः +24V बिजली, आउटपुट 2 तार 4-20 mA
		बी							स्मार्ट प्रकारः लिथियम सेल, स्थानीय संकेतक, सिग्नल आउटपुट के बिना
		सी							स्मार्ट प्रकारः +24V बिजली, स्थानीय संकेतक, 2 तार 4-20mA/पल्स आउटपुट
		C1							स्मार्ट प्रकारः +24V बिजली, स्थानीय संकेतक, RS485 संचार
									प्रोटोकॉल
		C2							स्मार्ट प्रकारः +24V बिजली, स्थानीय संकेतक, HART प्रोटोकॉल
सटीकता			05					0.5
			10						1.0
			02						0.2 (विशेष आदेश, लंबी डिलीवरी समय)
रेंज				W				विस्तारित माप सीमा
रेंज				एस				मानक माप सीमा
शरीर सामग्री					एस			304 एसएस
शरीर सामग्री					L			316 (L) SS
विस्फोट-प्रूफ						एन		गैर विस्फोट प्रूफ
विस्फोट-प्रूफ						ई		विस्फोट प्रूफ, ExdIIBT6
दबाव रेटिंग							एन	सामान्य
दबाव रेटिंग							H (x)	उच्च दबाव

विनिर्माण और भंडारण

पैकेजिंग

आवेदन
