Place of Origin:
Shaanxi, China (Mainland)
ब्रांड नाम:
KACISE
प्रमाणन:
CE
Model Number:
KTG-50

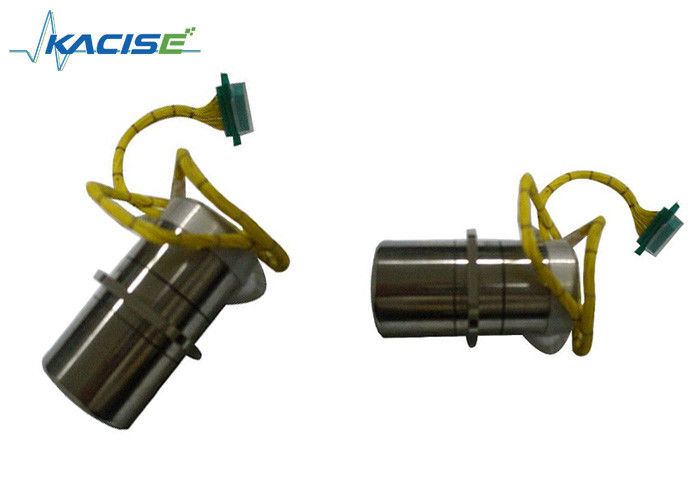

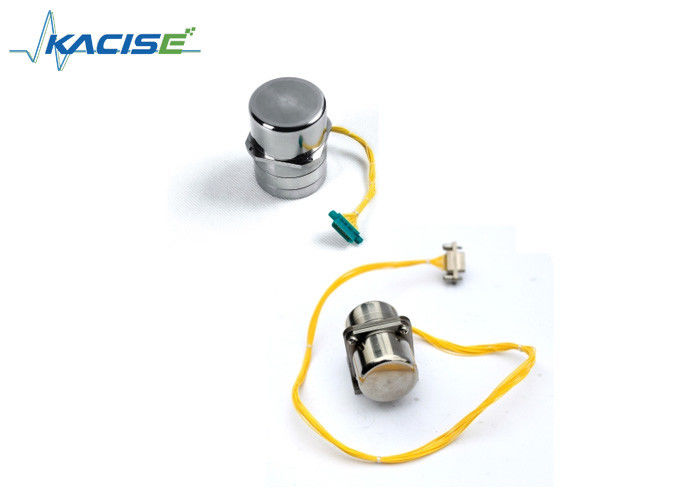

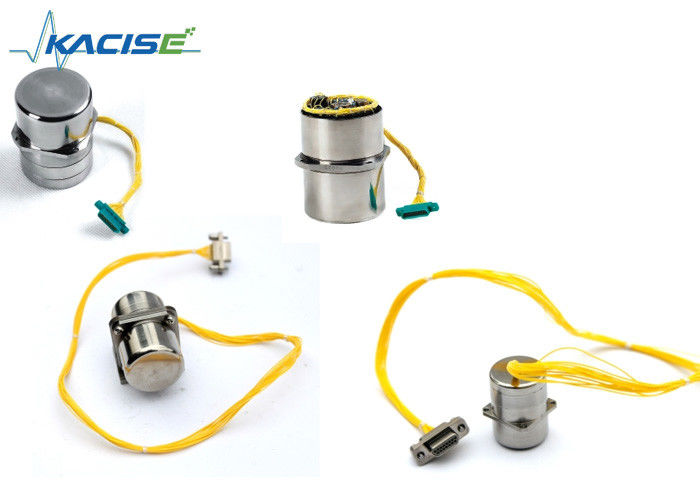

डायनामिकली ट्यून्ड जाइरोस्कोप (डीटीजी) एक उन्नत सटीक उपकरण है जिसका उपयोग विभिन्न अनुप्रयोगों में अभिविन्यास और कोणीय वेग को मापने और बनाए रखने के लिए किया जाता है। पारंपरिक जाइरोस्कोप के विपरीत, जो स्थिरता के लिए घूमने वाले द्रव्यमान पर भरोसा करते हैं, एक डीटीजी नवीन तकनीक को नियोजित करता है जो गतिशील रूप से बाहरी ताकतों और कंपनों के लिए अपनी गुंजयमान आवृत्ति को अनुकूलित करता है, सटीकता और प्रदर्शन को बढ़ाता है।
डीटीजी के प्रमुख लाभों में से एक इसकी असाधारण संवेदनशीलता और सटीकता है। यह अभिविन्यास या कोणीय वेग में मामूली बदलाव का भी पता लगा सकता है, जिससे यह एयरोस्पेस, नेविगेशन, रोबोटिक्स और औद्योगिक उपकरण सहित अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त हो जाता है। डीटीजी उन परिदृश्यों में विशेष रूप से मूल्यवान हैं जहां कंपन, झटके और तापमान भिन्नता जैसे बाहरी कारकों के प्रति उच्च सटीकता और प्रतिरोध महत्वपूर्ण है।
KTG-50 का उपयोग पानी की सतह, भूमि स्ट्रैप-डाउन सिस्टम, तेज़ ट्रू-नॉर्थ सीकिंग, टेलीविज़न एंटीना ट्रैकर्स के लिए किया गया है, और व्यापक रूप से स्पेसफ्लाइट स्ट्रैप-डाउन इनर्शियल सिस्टम में उपयोग किया जाता है। जाइरोस्कोप का उपयोग भूमि, समुद्र, विमानन और अंतरिक्ष-उड़ान ट्रांसपोर्टरों के साथ-साथ स्ट्रैप-डाउन प्लेटफ़ॉर्म एटीट्यूड सिस्टम के लिए भी किया जा सकता है।
| पैरामीटर | विशेष. | कीमत | इकाई |
| शक्ति | पावर(3 चरण) | 16&500 | वी और हर्ट्ज |
| शक्ति(1 चरण) | 5&16000 | वी और हर्ट्ज | |
| प्रदर्शन | यादृच्छिक बहाव | ≤0.01 | °/घंटा |
| बहाव स्थिरता | ≤0.3 | °/घंटा | |
| गैर रेखीय | ≤0.5 | %एफएस | |
| अधिकतम ट्रैकिंग दर | ≥200 | °/एस | |
| गैर-जी-संवेदनशील बहाव | ≤15 | °/घंटा/जी | |
| जी-संवेदनशील बहाव | ≤8 | °/घंटा/जी | |
| बैंड की चौड़ाई | ≥70 | हर्ट्ज | |
| टॉर्कर स्केल फैक्टर | ≥680 | °/घंटा/एमए | |
| तकनीकी | सिंक दर | 10000 | आर/मिनट |
| सिंक समय | ≤10 | एस | |
| आउटपुट ग्रेडिएंट | 10~14 | एमवी/` | |
| प्राथमिक टॉर्कर | 7±1 | Ω | |
| द्वितीयक टॉर्क | 2±0.5 | Ω | |
| भौतिक | वज़न | ≤250 | जी |
| DIMENSIONS | Φ50×76 | मिमी | |
| निकला हुआ | 52×52 | मिमी | |
| काम का माहौल | तापमान | -40~65 | ℃ |
| कंपन | 5 | जी | |
| झटका | ≥60 | जी |
उत्पादों को यह सुनिश्चित करने के लिए स्थापित किया जाना चाहिए कि एक्स (वाई) अक्ष और माप संदर्भ अक्ष मेल खाते हैं, स्थापना त्रुटि 5' से कम होनी चाहिए।
सॉकेट (J30J-15T) परिभाषा
सॉकेट प्रकार: J30J-15T (केबल की लंबाई 160 ~ 175 मिमी)
ध्यान दें: यही बात J30J-21T पर भी लागू होती है, यदि अन्य सॉकेट का उपयोग करते हैं, तो कृपया पहले से बताएं।
| पिन नं. | फ़ंक्शन परिभाषा | टिप्पणी |
| 1 | एक्स-अक्ष का सिग्नल आउटपुट | |
| 2 | जी.एन.डी | उत्तेजना शक्ति और संकेतों के लिए |
| 3 | एक्स-अक्ष टॉर्क कॉइल (अंत) | |
| 4 | एक चरण मोटर चालक शक्ति | वहाँ चरण 16V,500Hz |
| 5 | सेंसर उत्तेजना बिजली की आपूर्ति | सिंगल-चरण 5V, 16KHz |
| 6 | Y-अक्ष का सिग्नल आउटपुट | |
| 7 | Y-अक्ष टॉर्क कॉइल (शुरुआत) | |
| 8 | बी चरण मोटर चालक शक्ति | वहाँ चरण 16V,500Hz |
| 9 | डीसी＋15वी | प्रीएम्प्लीफायर के लिए शक्ति |
| 10 | डीसी－15V | प्रीएम्प्लीफायर के लिए शक्ति |
| 11 | एक्स-अक्ष टॉर्क कॉइल (शुरुआत) | |
| 12 | व्यर्थ | |
| 13 | व्यर्थ | |
| 14 | सी चरण मोटर चालक शक्ति | वहाँ चरण 16V,500Hz |
| 15 | Y-अक्ष टॉर्क कॉइल (अंत) |
ध्यान दें: यही बात J30J-21T पर भी लागू होती है, यदि अन्य सॉकेट का उपयोग करते हैं, तो कृपया पहले से बताएं।
शीआन कासिस ऑप्ट्रोनिक्स कं, लिमिटेड की स्थापना 2000 में हुई थी, यह शीआन, शानक्सी प्रांत, चीन में स्थित है, यह एक पेशेवर है जो उपकरण और सेंसर, अनुसंधान एवं विकास, उत्पादन, बिक्री में पेशेवर उच्च तकनीक उद्यमों में से एक है, हमारी अपनी उत्पादन कार्यशाला और केंद्रीय प्रयोगशाला है। फैक्ट्री निर्माण क्षेत्र लगभग 3000 वर्ग मीटर है, जिसमें 30 से अधिक कर्मचारी, 8 इंजीनियर, 6 इंस्पेक्टर, 10 सेल मैन, 5 ग्राहक सेवा के लिए उत्पादन होता है, यह उद्योग है, हम विभिन्न प्रकार के विनिर्देशों के साथ मजबूत प्रौद्योगिकी निर्माताओं में से एक हैं।
जब कंपनी की स्थापना हुई, तो हमने आपूर्ति उत्पादन के समन्वय पर ध्यान केंद्रित करना शुरू किया, GB/T19001-2008/ISQ9001:2008, GJB 9001B-2009 प्रमाणन हासिल किया। जब हमारी कंपनी परिपक्व और स्थिर चल रही थी, 2008 में, हमने अपना व्यवसाय विकसित करना शुरू किया। उत्पादों की गुणवत्ता नियंत्रण के उत्पादन के आधार पर, हमने बहुत सारे सेंसर उत्पाद विकसित किए, जैसे कि प्रेशर सेंसर / ट्रांसड्यूसर / सेंसर, लेवल ट्रांसमीटर / अल्ट्रासोनिक लेवल मीटर / अल्ट्रासोनिक फ्लो मीटर, जड़त्वीय नेविगेशन उत्पाद, आईएमयू, जाइरोस्कोप, एक्सेलेरोमीटर आदि।
हमारे पास उन्नत सेंसरों की प्रमुख प्रौद्योगिकी और विकास केंद्र है, और हम नॉर्थवेस्टर्न पॉलिटेक्निक यूनिवर्सिटी, शीआन जिओ टोंग यूनिवर्सिटी और अन्य कॉलेजों और विश्वविद्यालयों के साथ सहयोग करते हैं।
उत्पाद की गुणवत्ता उद्यम का जीवन है, ग्राहक की मांग हमारा अस्तित्व है!
