औद्योगिक स्वचालन के लिए IP67 सुरक्षा और RS485 आउटपुट के साथ उच्च परिशुद्धता झुकाव सेंसर

उत्पाद का परिचय

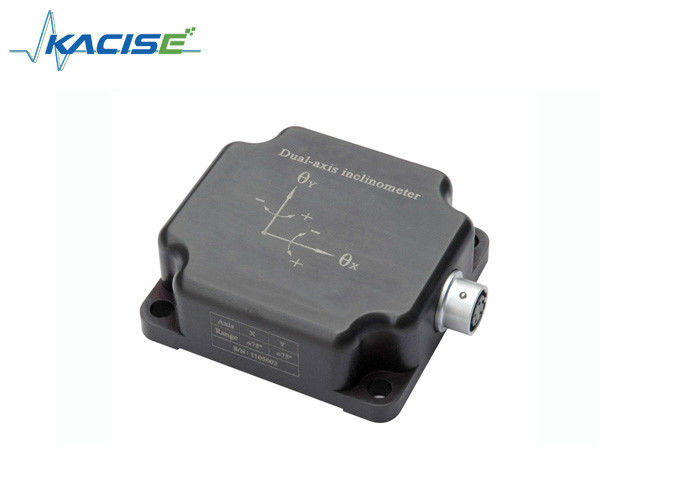

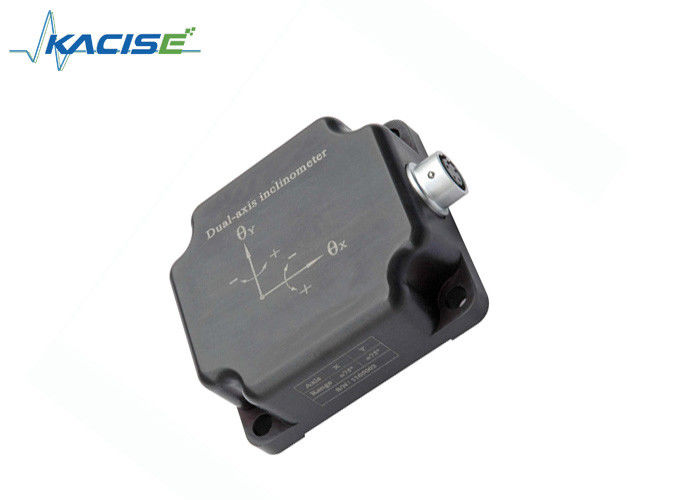

QJJ200 श्रृंखला झुकाव सेंसर मापी सतह और क्षैतिज विमान के बीच कोण को मापने के लिए MEMS झुकाव सेंसर है। एम्बेडेड MCU नियंत्रण प्रणाली,(-45 °C ~ +85 °C) के भीतर की क्षतिपूर्ति तापमान सीमा, इस बीच सेंसर की समग्र सटीकता में सुधार के लिए माध्यमिक गैर-रैखिक सुधार कर रहा है।

दो अक्षीय झुकाव सेंसर के लिए, QJJ200 पिच कोण और रोल कोण गणना विधि की जड़ता नेविगेशन प्रणाली की परिभाषा को अपनाता है,विभिन्न नियंत्रण क्षेत्रों की माप आवश्यकताओं को पूरा करने के लिए एक सरल 2-अक्ष यांत्रिक संयोजन के अलावा.

यह सेंसर संवेदनशील गुरुत्वाकर्षण सिद्धांत को अपनाता है, जो वास्तविक समय में वर्तमान सापेक्ष क्षैतिज दृष्टिकोण कोण का उत्पादन कर सकता है, जिसे स्थापित करना और उपयोग करना आसान है,बाहरी विद्युत चुम्बकीय हस्तक्षेप के प्रतिरोधइस प्रकार के झुकाव सेंसर औद्योगिक स्वचालन और नियंत्रण, प्लेटफार्मों के लिए आदर्श है,और दृष्टिकोण माप के अन्य क्षेत्रोंसेंसर मुख्यतः धीमे परिवर्तन के स्थैतिक और गतिशील माप के लिए उपयुक्त हैं, तेजी से परिवर्तन के लिए गतिशील माप के लिए उपयुक्त नहीं हैं।

विशेषताएं

• व्यापक शक्ति इनपुट रेंज, डीसी 8 ~ 30V
• व्यापक संचालन तापमान, -45 °C ~ +85 °C
• संकल्प 0.1 डिग्री से बेहतर है
• दीर्घकालिक स्थिरता 0.3 डिग्री से बेहतर है
• IP67 सुरक्षा वर्ग
• उच्च कंपन प्रतिरोध> 10000g
• रेंज ± 30 °, ± 90 °, ± 180 °, 0 ° ~ 360 ° (ऊर्ध्वाधर विमान घूर्णन) वैकल्पिक
• आउटपुटः एनालॉग वोल्टेज 0 ~ 5V, वर्तमान 4 ~ 20mA, RS232, RS485 वैकल्पिक
• आउटपुट प्रोटोकॉलः उत्पाद के लिए RS232/RS485 डिजिटल आउटपुट मोड, उपयोगकर्ता आवश्यकताओं के अनुसार आउटपुट डेटा प्रोटोकॉल, एक मानक Modbus-RTU प्रोटोकॉल या उपयोगकर्ता-परिभाषित प्रोटोकॉल चुना गया।
