Place of Origin:
China
ब्रांड नाम:
Kacise
प्रमाणन:
CE / ISO / Explosion-proof
Model Number:
KUHM2100

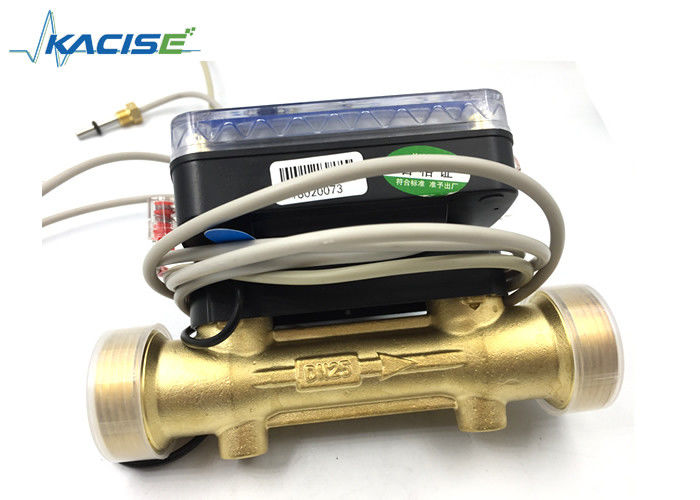

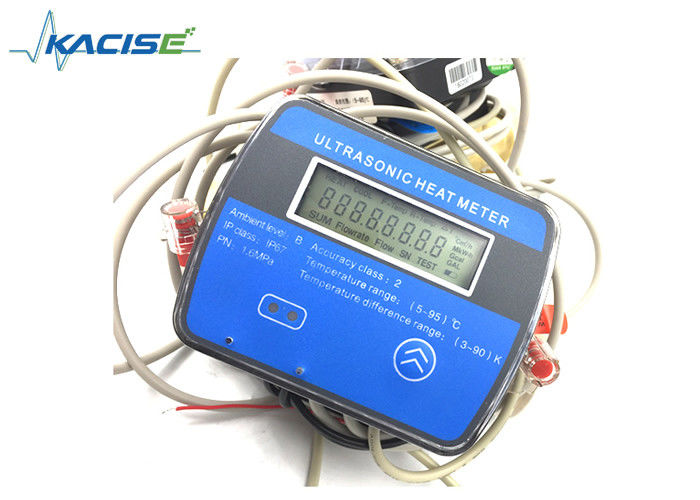

वायरलेस अल्ट्रासोनिक बीटीयू मीटर लोरा / जीपीआरएस अल्ट्रासोनिक हीट मीटर आवासीय / अपार्टमेंट / भवनों के लिए
विवरण
KACISE KUHM2100 श्रृंखला के हीट मीटर सबसे उन्नत गैर चुंबकीय प्रौद्योगिकी को अपनाते हैं और इसमें सुरुचिपूर्ण उपस्थिति, सटीक माप, सुविधाजनक प्रबंधन, स्थिर संचालन, मजबूत विरोधी कटाव,और दीर्घायु, जो सुरक्षित और किफायती है।
इसका व्यापक रूप से ऊष्मा प्रणाली में उपयोग किया जाता है जिसमें केंद्रित गर्मी आपूर्ति प्रबंधन, अलग-अलग घरेलू डेटा संग्रह प्रबंधन होता है।
उपयोगकर्ताओं की आवश्यकताओं के अनुसार विभिन्न संचार मोड वैकल्पिक हैं।.
विशेषताएं
☆ ताप मापें।
☆ आपूर्ति/वापसी पानी का तापमान और अंतर तापमान दिखाएं।
☆ प्रदर्शन ढेर प्रवाह माप और तत्काल प्रवाह माप।
☆ चल रहा समय प्रदर्शन.
☆ ठंडा माप और प्रदर्शन (गर्मी/ठंडे अल्ट्रासोनिक हीट मीटर के लिए)
विनिर्देशs
| नाममात्र व्यास | DN15 | DN20 | DN25 | DN32 | DN40 |
| आयाम (लंबाई मिमी) | 110 | 130 | 160 | 180 | 200 |
| अधिकतम प्रवाह (m)3/h) | 3 | 5 | 7 | 12 | 20 |
| सामान्य प्रवाह (m)3/h) | 1.5 | 2.5 | 3.5 | 6 | 10 |
| मिन प्रवाह ((m3/h) | 0.03 | 0.05 | 0.07 | 0.12 | 0.2 |
| अधिकतम प्रवाह का अध्ययन | 999999.99 ((m3) | ||||
| अधिकतम गर्मी का अध्ययन | 99999999 ((KW·h) | ||||
| विद्युत आपूर्ति | 3.6वीडीसी | ||||
| बैटरी जीवन | >6 वर्ष (लिथियम बैटरी) | ||||
| सटीकता वर्ग | वर्ग 2 | ||||
| संचार मोड | इन्फ्रारेड इंटरफ़ेस, एम-बस/आरएस485/लोरावन/जीपीआरएस | ||||
| प्रेस हानि | ≤ 0.025 एमपीए (सामान्य प्रवाह के तहत) | ||||
| आईपी वर्ग | आईपी 68 | ||||
| तापमान सीमा | (4-95) °C | ||||
| तापमान अंतर सीमा | (3-70) k | ||||
| आरंभिक तापमान अंतर | 0.01k | ||||
| तापमान सेंसर | पीटी 1000 | ||||
| परिवेश का तापमान | +5°C -- +55°C | ||||
| परिवेश स्तर | स्तर ए | ||||
| स्थापना | क्षैतिज/ऊर्ध्वाधर स्थापना | ||||
| मॉनिटर | आठ अंक | ||||
| तापमान सेंसर की लंबाई | 1.5 मीटर | ||||
| कार्य करंट | 45uA | ||||
| डेटा भंडारण | पिछले 24 महीनों तक के ऐतिहासिक डेटा को संग्रहीत करें | ||||
स्थापना और ध्यान
गर्मी मीटर दोनों इनफ्लो पाइप या वापसी प्रवाह पाइप में स्थापित किया जा सकता है (कारखाने डिफ़ॉल्ट रूप से इनफ्लो पाइप में स्थापित, यदि आवश्यक हो तो वापसी पाइप पर स्थापित,उत्पादन के दौरान कारखाने के सामने स्पष्ट संकेत होना चाहिए). स्थापना के समय, ध्यान देना चाहिए कि मध्यम की प्रवाह दिशा हीट मीटर पाइप शरीर पर तीर के समान है।
विशेष नोटः चाहे हीटमीटर इनफ्लो पाइप या रिटर्न प्रवाह पाइप पर स्थापित हो, तापमान सेंसर को ठीक से जुड़ा होना चाहिए (इनफ्लो पाइप के लिए लाल लेबल, रिटर्न पाइप के लिए नीला लेबल)
तकनीकी विनिर्देश
| व्यास | न्यूनतम प्रवाह | प्रवाह की मात्रा | अधिकतम प्रवाह | लम्बाई |
| qमिन(m3/h) | qपी(m3/h) | qअधिकतम(m3/h) | मिमी | |
| DN15 | 0.03 | 1.5 | 3 | 110 |
| DN20 | 0.05 | 2.5 | 5 | 130 |
| DN25 | 0.07 | 3.5 | 7 | 160 |
| DN32 | 0.12 | 6 | 12 | 180 |
| DN40 | 0.2 | 10 | 20 | 200 |
| माप की सटीकता | CJ128-2007 |
|||
| संबंध | DN15~DN40 थ्रेडेड कनेक्शन/DN50~DN300 फ्लैंज कनेक्शन | |||
| दबाव में कमी | ≤0.02 एमपीए | |||
| अधिकतम कार्य दबाव (MWP) | 1.6 एमपीए | |||
| प्रवाह माप सीमा | 1:100 | |||
| तापमान सेंसर | 1.5m मानक PT1000 तापमान सेंसर की एक जोड़ी (केबल लंबाई बदला जा सकता है) | |||
| डेटा भंडारण | 18 महीने का निरंतर भंडारण रिकॉर्ड | |||
| बिजली बंद करने की सुरक्षा | बिजली बंद करने के बाद, मीटर से पहले प्रवाह दर और संबंधित समय के सभी रिकॉर्ड को बचाने के लिए कर सकते हैं, बिजली वापस के बाद, यह वसूली माप समारोह स्वचालित रूप से, और समय निरंतरता सुनिश्चित | |||
| दूरस्थ संचरण | एमबीयूएस/आरएस-485 | |||
| विद्युत आपूर्ति | उच्च शक्ति लिथियम बैटरी | |||
| सुरक्षा वर्ग | IP67 (IP68 को संशोधित करने की आवश्यकता है) | |||
| पर्यावरणीय वर्ग | वर्ग B | |||
| तापमान सीमा | (5°95) °C | |||
| तापमान अंतर | (3~90) K | |||
| स्थापना का तरीका | प्रवेश या वापसी प्रवाह ((डिफ़ॉल्ट रूप से प्रवेश है, वापसी प्रवाह के लिए आदेश देते समय इंगित करने की आवश्यकता है) | |||
| स्थापना की स्थिति | क्षैतिज / ऊर्ध्वाधर | |||
| स्थायी | सेवा चक्र ≥6 वर्ष | |||
| प्रदर्शन | 8-बिट एलसीडी डिस्प्ले | |||
| विरोधी चुंबकीय गड़बड़ी | जब चुंबकीय क्षेत्र के हस्तक्षेप की तीव्रता 100 ka/m से अधिक नहीं है, पानी मीटर माप और दूरस्थ संचरण विशेषताओं को प्रभावित नहीं करना चाहिए | |||
