Place of Origin:
China
ब्रांड नाम:
Kacise
प्रमाणन:
Intrinsically safe, explosion proof, CE certificate
Model Number:
GXPS800

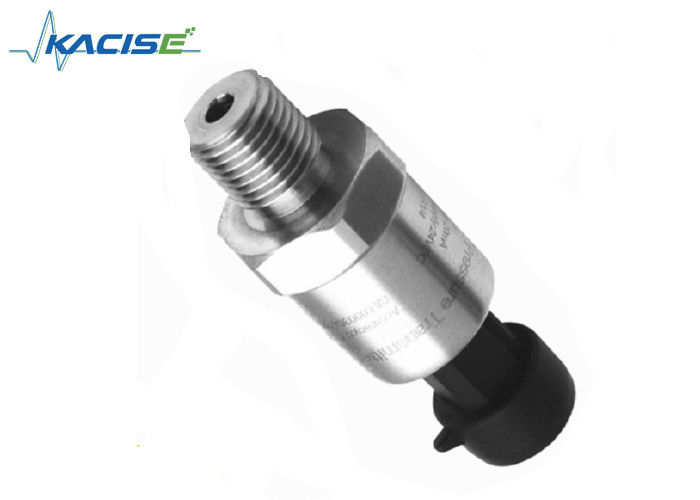

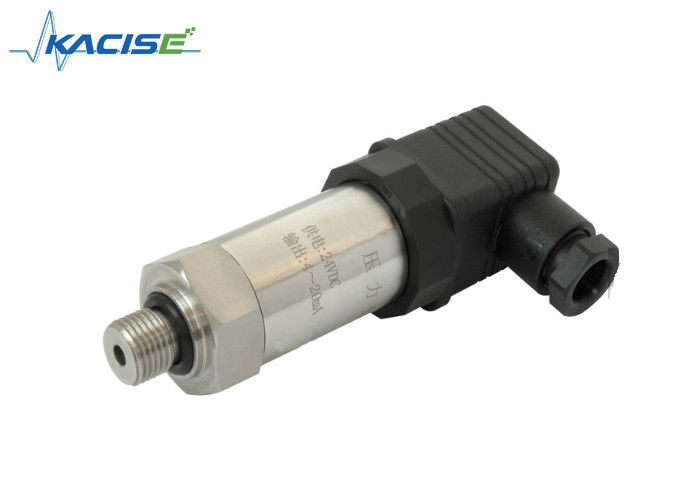

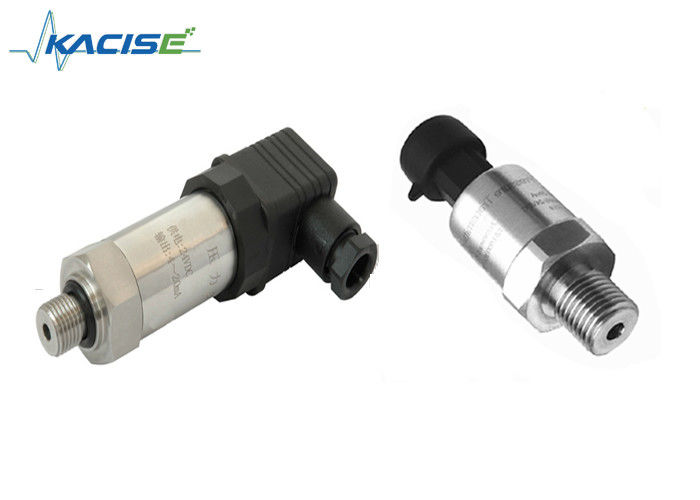

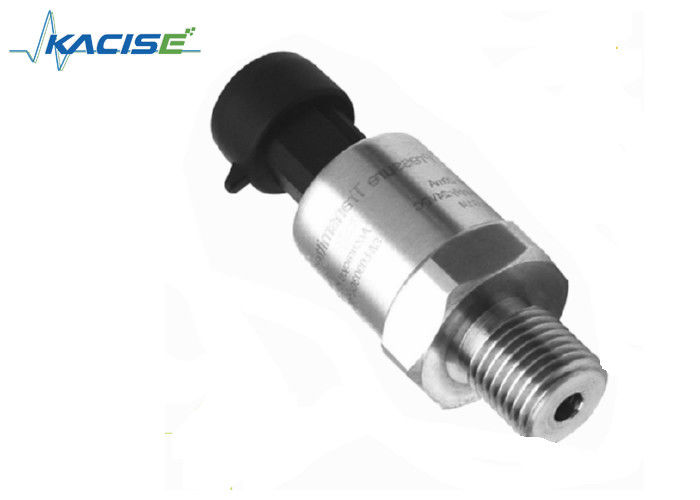

GXPS800-सीरीज़ पाइज़ोरेसिस्टिव वॉटरप्रूफ प्रेशर सेंसर ट्राइक्लामॉप सेनेटरी कनेक्शन के साथ वाइन और दूध के लिए ±0.1 की सटीकता
आवेदन
विशेषता
परिचय
GXPS800 श्रृंखला स्पटरड फिल्म प्रेशर ट्रांसमीटर एक उच्च तापमान, बड़ी रेंज, उच्च परिशुद्धता वाला उत्पाद है। गैस, तरल दबाव का पता लगाने, जैसे पानी, तेल, हल्के संक्षारक तरल पदार्थ और गैसों में व्यापक रूप से उपयोग किया जाता है।
स्पटरड फिल्म कोर रासायनिक तरीकों के उपयोग को संदर्भित करता है, रासायनिक तरीकों से लोचदार शरीर पर कोर बॉडी में, इंसुलेटर की एक परत को स्पटरिंग किया जाता है, इंसुलेटर पतली धातु व्हीटस्टोन ब्रिज और तापमान क्षतिपूर्ति प्रतिरोधी पर माप के एक सेट के उपयोग पर स्पटरिंग किया जाता है, और अंत में धातु फिल्म प्रतिरोधी के ऊपर इन्सुलेट सामग्री की एक परत के साथ कवर किया जाता है। जब दबाव इलास्टोमेर विरूपण द्वारा कोर शरीर लोचदार शरीर में होता है, एक धातु पतली फिल्म, विरूपण के साथ एक स्पटरिंग व्हीटस्टोन ब्रिज एक रैखिक आउटपुट उत्पन्न करने के लिए होता है।
इलेक्ट्रॉनिक इंटरफ़ेस और सिग्नल परिभाषा
| विद्युत कनेक्शन | |||||
| 2 तार | 3 तार | 4 तार | केबल | हिर्शमन | एयर प्लग |
| शक्ति | शक्ति | पावर+ | लाल | 1 | 1 |
| उत्पादन | उत्पादन | आउटपुट+ | नीला | 2 | 2 |
| बिजली का मैदान | शक्ति - | काला | 3 | 3 | |
| आउटपुट | हरा | ||||
| परिरक्षित | परिरक्षित | परिरक्षित | पीला | 4 | |
पैरामीटर
| विशेष. | कीमत | ||||
| दबाव सीमा | -0.1....-0.01MPa......200MPa | ||||
| भार दबाव | 2 गुना नाममात्र मूल्य दबाव (1.5X) | ||||
| टूटने का दबाव | 4 गुना नाममात्र मूल्य दबाव (3X) | ||||
| शुद्धता | ±0.1%एफएस, ±0.25%एफएस, ±0.5%एफएस | ||||
| स्थिरता | विशिष्ट मूल्य 0.25%एफएस/वर्ष, अधिकतम। 0.4% एफएस | ||||
| परिचालन तापमान | -50°C~150°C | ||||
| मुआवजा तापमान | -20°C~120°C | ||||
| मध्यम अनुकूलता | सभी कास्टिक माध्यम 1Cr18Ni9Ti के साथ संगत | ||||
| विद्युत प्रदर्शन | 2 तार प्रणाली3/4 तार प्रणाली | ||||
| उत्पादन में संकेत | 4~20mA,0~20mA,0~10mA,0~5V | 0~10V | |||
| बिजली की आपूर्ति | 12~30Vdc,0-30VDC,1-5V,0.5-3V | ||||
| भार दबाव | (यू-10)/0.02(Ω) | >20kΩ | |||
| इन्सुलेशन | >100M Ω@50V | ||||
| विद्युत शक्ति | 500V@60 सेकंड | ||||
| कंपन/प्रभाव | 10g/5~2000Hz, अक्ष X/Y/Z20g साइन 11ms | ||||
| दबाव टिकाऊ | 2×106दबाव चक्र @ 25°C | ||||
| बिजली का संपर्क | हिर्समैन, एयर प्लग, फिक्स्ड केबल, वॉटर प्रूफ केबल | ||||
| प्रदर्शन सीमा | -999~1999 | ||||
| दबाव बंदरगाह | एम20×1.5, जी1/4, जी1/2, आर1/2, एनपीटी1/2, एनपीटी1/4 | ||||
| दबाव का प्रकार | जी, एस | प्रतिक्रिया समय: 10ms | |||
| ईएमआई/ईएमसी | ईएमआई: EN50081-1/-2; ईएमसी: EN50082-2 | ||||
