Place of Origin:
China
ब्रांड नाम:
KACISE
प्रमाणन:
CE
Model Number:
MPTD-5000

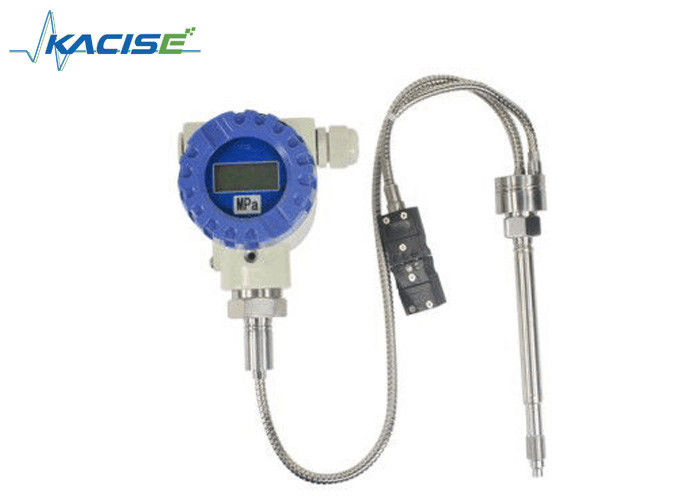

कठोर स्टेम सैनिटरी पिघलने दबाव ट्रांसड्यूसर खाद्य प्रसंस्करण उपकरण के लिए गैर विषैले सामग्री
विवरण
जीएक्स एमपीटीडी-5000 श्रृंखला पिघलने के दबाव ट्रांसड्यूसर (कठोर स्टेम और सैनिटरी) एक बिंदु पर दबाव और तापमान को माप सकता है, जिसका व्यापक रूप से चिकित्सा और खाद्य प्रक्रिया उपकरण में उपयोग किया जा सकता है।मॉडल 5000T थर्मोकपल के साथ है. शून्य और स्पैन समायोज्य हो सकता है; प्रवर्धित संकेत के साथ पीएलसी से जुड़ा जा सकता है। इसमें उच्च परिशुद्धता और विश्वसनीय, अच्छी गुणवत्ता, आंतरिक 80% कैलिब्रेशन के फायदे हैं।
विशेषता
आवेदन
विनिर्देश
| पैरामीटर | |
| रेंज | 0...3.5MPa से 0...150MPa तक |
| आउटपुट | 3.33mV/V, 2.00mV/V |
| सटीकता | ±1.0% एफएस, ±1.5% एफएस |
| विद्युत आपूर्ति | 10 वीडीसी (6~12) वीडीसी |
| पुनरावृत्ति | ±0.2% एफएस |
| पुल प्रतिरोध | 350 ओम±10% |
| अधिभार दबाव | 1.5×एफएसओ |
| आंतरिक कैलिब्रेशन | 80%±1.0% |
| इन्सुलेशन प्रतिरोध | 200MΩ @ 100Vdc |
| डायफ्राम का तापमान अधिकतम | 200°C |
| झिल्ली सामग्री | 15-5PH लेपित स्टेनलेस स्टील |
| विद्युत कनेक्टर | 5PIN, 6PIN |
| प्रक्रिया कनेक्टर | 1/2 ′′-20UNF, M14 × 1।5, M18×1.5 (ग्राहक डिजाइन) |
आयाम
एमपीटीडी-5000
एमपीटीडी-5000टी
ऑर्डर करने के लिए गाइड
| मॉडल | रेंज ((बार) | आउटपुट | स्क्रू थ्रेड | विद्युत कनेक्शन | अन्य आवश्यकता |
| MPTD-5000(T) | --- | --- | --- | --- | --- |
| उदाहरण: MPTD-5000-500Bar-3.33mV/V-M14×1.5-6PIN | |||||
स्थापना के लिए सावधानी
स्थापना
सेंसर का डायफ्राम सबसे आसानी से क्षतिग्रस्त भाग है, कृपया स्थापना से पहले सुरक्षात्मक टोपी को मत छोड़ो,और स्थापना में सेंसर व्यासपीठ की सुरक्षा के लिए ध्यान देना चाहिए. माउंटिंग छेद के प्रसंस्करण को स्थापना छेद आकार और आकार तालिका की तकनीकी आवश्यकताओं के अनुसार संसाधित किया जाना चाहिए,छेद की स्थापना से बचने के लिए मानक नहीं है सेंसर के व्यासपीठ खरोंच और सेंसर के सामान्य काम को प्रभावित किया.
विघटन
यह सुनिश्चित करने के लिए कि छेद की स्थापना धातु विदेशी निकाय या प्लास्टिक के पीछे नहीं छोड़ी जाती है, एक्सट्रूडर को साफ करने से पहले सभी सेंसर को मशीन से हटा दिया जाना चाहिए,सेंसर को केवल तभी हटाया जा सकता है जब पॉलिमर गर्म पिघलती अवस्था में हो, निकालें और तुरंत एक नरम कपड़े का उपयोग कर सेंसर जांच झिल्ली को पोंछने के लिए।अगले स्थापना की सुविधा के लिए छेद में अवशिष्ट सामग्री को साफ करने के लिए विशेष सफाई उपकरण की स्थापना छेद प्रदान कर सकते हैं.
आरंभ
उपकरण शुरू होने से पहले पर्याप्त ताप और पिघलने का समय सुनिश्चित करना।यह सुनिश्चित करने के लिए कि एक्सट्रूज़न मशीनरी के काम से पहले सेंसर के झिल्ली भाग में सभी सामग्री पिघलने की स्थिति में है.
स्थान
सेंसर की जांच उच्च तापमान का सामना कर सकते हैं, लेकिन खोल का तापमान 80 डिग्री सेल्सियस से नीचे होना चाहिए, इसलिए स्थापना और उपयोग की प्रक्रिया में,उपयोगकर्ता को कमरे के तापमान वातावरण में स्थिर सेंसर खोल भाग की स्थापना पर ध्यान देना चाहिएशेल और उच्च तापमान क्षेत्र का अलगाव माप की सटीकता और सेंसर के सेवा जीवन में सुधार के लिए फायदेमंद है।
अतिभार प्रभाव
वास्तविक दबाव नियंत्रण की प्रक्रिया में, अधिमानतः नामित दबाव के भीतर, हालांकि सेंसर में एक निश्चित अधिभार क्षमता है,लेकिन लंबे समय अधिभार सेंसर की माप सटीकता और सेवा जीवन को प्रभावित करेगा.
विद्युत कनेक्शन
विद्युत कनेक्शन में, प्रेषक के सिग्नल आउटपुट कनेक्टिंग केबल को वायरिंग स्लॉट के माध्यम से अलग से कनेक्ट किया जाना चाहिए ताकि दृश्य के हस्तक्षेप से बचा जा सके।
माउंटिंग छेद आकार की सही और गलत योजनाबद्ध आरेख
घुड़सवार छेद
| समतल सील | |||||
|
डी1 | M18×15 | M22×15 | G3/8 | G3/4 |
| डी2 | Φ102 | Φ161 | Φ102 | Φ183 | |
| डी3 | Φ15.5 | Φ20.1 | Φ145 | Φ24.2 | |
| एम | Φ19 | Φ23 | Φ17 | Φ28 | |
| ए | 11 | 11 | 9 | 11 | |
| बी | 13 | 13 | 10 | 14 | |
| सी | 40 | 25 | 25 | 40 | |
| 45° ढलान सील | |||||
|
डी1 | M12 × 1।5 | M14×15 | 1/2-20UNF | M18 × 1।5 |
| डी2 | Φ8.1 | Φ8.1 | Φ8.1 | Φ102 | |
| डी3 | Φ108 | Φ125 | Φ11 | Φ15.5 | |
| डी4 | Φ13 | Φ15 | Φ14 | Φ19 | |
| ए | 6 | 6 | 6 | 6 | |
| बी | 9 | 9 | 9 | 11 | |
| सी | 16 | 16 | 16 | 20 | |
विद्युत कनेक्शन की योजनाबद्ध आरेख
