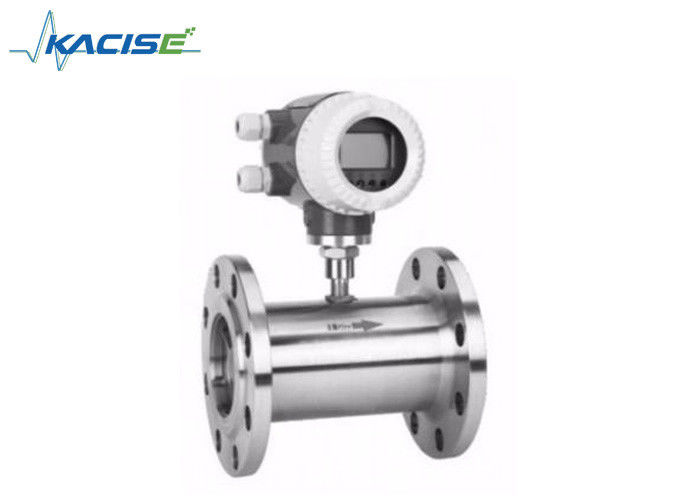

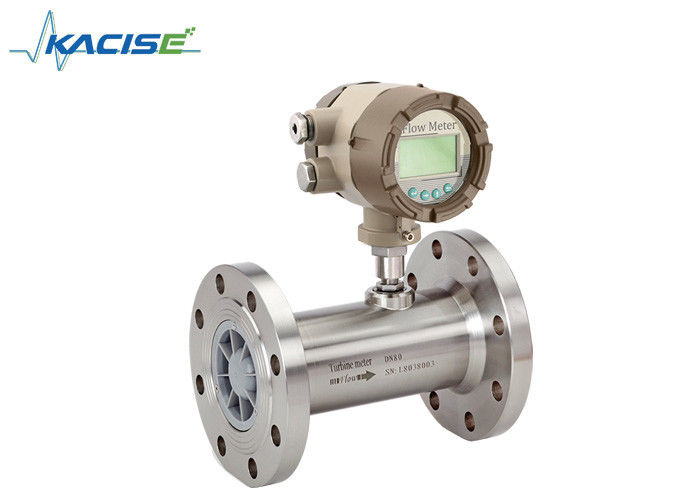

पेट्रोलियम गैस और स्मार्ट डिजिटल माप के लिए स्टेनलेस स्टील उच्च सटीकता टरबाइन प्रवाह मीटर

KXTUF टरबाइन फ्लोमीटर उन्नत कम शक्ति वाली एकल-चिप माइक्रोप्रोसेसर तकनीक का उपयोग करता है, नए स्मार्ट मीटर के टरबाइन फ्लो सेंसर और डिस्प्ले टोलीज़र एकीकरण को विकसित करता है,एक कॉम्पैक्ट संरचना के साथ, सहज ज्ञान युक्त रीडिंग स्पष्ट, उच्च विश्वसनीयता, बाहरी बिजली हस्तक्षेप के बिना, विरोधी बिजली, स्पष्ट कम लागत लाभ,यह व्यापक रूप से बंद पाइप और स्टेनलेस स्टील 1Cr18Ni9Ti मापने के लिए प्रयोग किया जाता है, 2Cr13 और कोरंडम Al2O3, कार्बाइड जंग नहीं है, और कोई फाइबर, कणों और अन्य अशुद्धियों, परिचालन तापमान पर गतिज चिपचिपाहट 5 × 10-6m2 / एस तरल से कम है,द्रव की गतिज चिपचिपाहट 5 × 10-6m2 / s से अधिक के लिए, मात्रात्मक नियंत्रण, अत्यधिक अलार्म, आदि हो सकता है, एक आदर्श प्रवाह मीटर और ऊर्जा मीटर है।

मापने की वस्तुएं: तेल, कार्बनिक तरल पदार्थ, अकार्बनिक तरल पदार्थ, तरलीकृत पेट्रोलियम गैस, प्राकृतिक गैस, कोयला गैस और क्रायोजेनिक तरल पदार्थ।

• उच्च सटीकता, आम तौर पर ± 1%R, ± 0.5%R तक, उच्च सटीकता 0.2%R तक
• अच्छी पुनरावृत्ति, अल्पकालिक पुनरावृत्ति 0.05% ~ 0.2% तक, व्यापार निपटान में प्रवाह मीटर की पसंदीदा पसंद है।
• पल्स फ्रीक्वेंसी सिग्नल का आउटपुट, टोलीज़र और पीसी के साथ कनेक्शन के लिए उपयुक्त; कोई शून्य शिफ्ट और मजबूत हस्तक्षेप प्रतिरोध नहीं
• उच्च आवृत्ति संकेत ((3~4KHz) प्राप्त किया जा सकता है, संकेत संकल्प मजबूत है।
• व्यापक रेंज, मध्यम और बड़े व्यास तक 1:20, छोटे कैलिबर 1:10.
• कॉम्पैक्ट संरचना और सुविधाजनक रखरखाव

• द्रवीकृत पेट्रोलियम गैस, परिष्कृत तेल और हल्के कच्चे तेल के परिवहन और संग्रह स्टेशन, व्यापार निपटान के लिए बड़े कच्चे तेल पाइपलाइन का पहला और टर्मिनल स्टेशन।
• व्यापक रूप से पेट्रोलियम, रासायनिक, धातु विज्ञान, कागज और अन्य उद्योगों में तरल प्रवाह की मात्रा और कुल मात्रा को मापने के लिए उपयोग किया जाता है।

1. उपकरण के कार्य के अनुसार, KXTUF टरबाइन फ्लोमीटर को दो प्रकारों में वर्गीकृत किया जा सकता हैः
   • टरबाइन प्रवाह सेंसर/ट्रांसमीटर
   • स्मार्ट इंटीग्रल टरबाइन फ्लोमीटर
2. कार्य विवरण
   • टरबाइन प्रवाह सेंसर/ट्रांसमीटर
     इस उत्पाद में स्वयं कोई स्थानीय संकेत समारोह नहीं है, केवल प्रवाह संकेत का दूरस्थ संचरण है। प्रवाह संकेत को पल्स संकेत या वर्तमान संकेत (4-20mA) में विभाजित किया जा सकता है; कम कीमत, उच्च एकीकरण स्तर,छोटी मात्रा में, विशेष रूप से कंप्यूटर के साथ माध्यमिक संकेतक, पीएलसी, डीसीएस और अन्य नियंत्रण प्रणालियों के साथ उपयोग के लिए उपयुक्त है।

आउटपुट सिग्नल के अनुसार, उत्पाद प्रकार को KXTUF-N प्रकार और KXTUF-A प्रकार में विभाजित किया जा सकता है।

• स्मार्ट इंटीग्रल टरबाइन फ्लोमीटर
  स्थानीय प्रदर्शन समारोह के साथ यह उत्पाद ही, दो प्रदर्शन इकाइयों उपलब्ध, बिजली की आपूर्ति मोड के अनुसार, चाहे दूरस्थ संकेत संचरण के साथ,इसे KXTUF-B प्रकार और KXTUF-C प्रकार में विभाजित किया जा सकता है.

KXTUF-B:पावर सप्लाई 3.2V 10AH लिथियम सेल (4 साल सेवा जीवन), सिग्नल आउटपुट के बिना।

KXTUF-C:बाहरी 24V सीसी आपूर्ति, आउटपुट 4-20 mA मानक दो तारों का वर्तमान संकेत, RS485 या HART संचार वैकल्पिक।

चित्र 1 (DN4~DN10):थ्रेडेड कनेक्शन प्रकार टरबाइन प्रवाह सेंसर (सीधे पाइप अनुभाग सहित) ।
चित्र 2 (DN15~DN40):थ्रेड कनेक्टेड फ्लो सेंसर साइज ड्राइंग
चित्र 3 (DN4~DN10):फ्लैंज कनेक्टेड टरबाइन प्रवाह सेंसर ड्राइंग
विभिन्न विनिर्देशों के अनुसार सेंसर स्थापना विधि, धागा या फ्लैंज कनेक्शन को अपनाएं, स्थापना विधि आरेख 1, 2, 3 में दिखाई गई है।
