Place of Origin:
China
ब्रांड नाम:
KACISE
प्रमाणन:
CE
Model Number:
KTG-M5
वीडियो

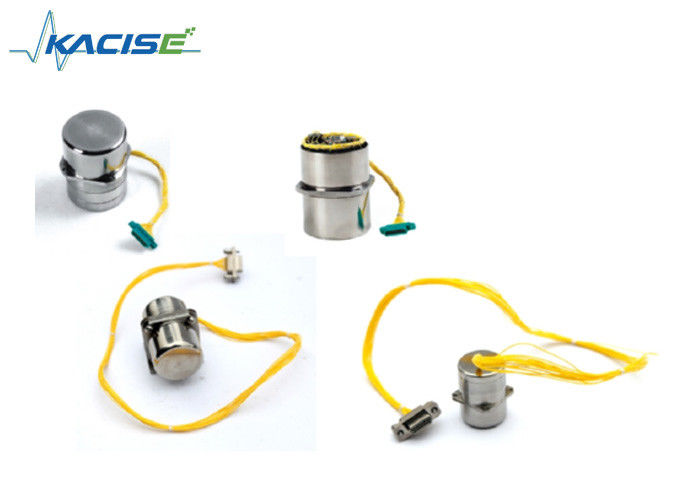

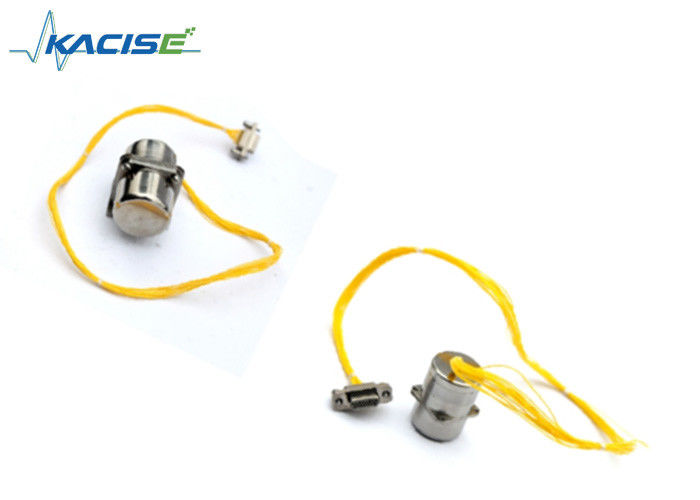

KTG-M5 वेल लॉगिंग डायनामिकली ट्यून किया गया जिरोस्कोप
विशेषता
☆ हल्का वजन
☆ छोटा आकार
☆ त्वरित प्रारंभ
☆ उच्च तापमान वातावरण में प्रयोग किया जाता है
परिचय
ड्रिलिंग क्षेत्र में, जड़ता उपकरण उड़ान क्षेत्र की तुलना में बड़ा और अधिक अनुकूलनशील है, इसकी खराब कामकाजी परिस्थितियों के कारण, पर्यावरण तापमान उच्च हैं,अनुकूलन के तापमान और जीवन की आवश्यकताएं बहुत मांग कर रहे हैं, केटीजी-एम5 गतिशील रूप से विन्यस्त जिरो ड्रिलिंग क्षेत्र के मामले के लिए डिज़ाइन किया गया है।
पैरामीटर
| पैरामीटर | विनिर्देश. | मूल्य | इकाई |
| शक्ति | शक्ति ((3 चरण) | 12&400 | V & Hz |
| शक्ति ((1 चरण) | 5&16000 | V & Hz | |
| प्रदर्शन | यादृच्छिक बहाव | ≤0.2 | °/घंटा |
| बहाव स्थिरता | ≤0.25 | °/घंटा | |
| गैर रैखिक | ≤0.5 | % एफएस | |
| अधिकतम ट्रैकिंग दर | ≥60 | °/S | |
| गैर-जी-संवेदनशील बहाव | ≤15 | °/घंटा/ग्राम | |
| जी-संवेदनशील बहाव | ≤8 | °/घंटा/ग्राम | |
| बैंड चौड़ाई | ≥60 | हर्ज | |
| टॉकर स्केल कारक | ≥670 | °/h/mA | |
| तकनीकी | सिंक दर | 8000 | r/min |
| सिंक्रनाइज़ समय | ≤30 | एस | |
| आउटपुट ग्रेडिएंट | 21±2 | mV/` | |
| प्राथमिक टॉकर | 50±3 | ओ | |
| माध्यमिक टोक़ | 2±05 | ओ | |
| शारीरिक | वजन | < 130 | घ |
| आयाम | φ29×53 | मिमी | |
| फ्लैंज | M5×29 | मिमी | |
| कार्य वातावरण | तापमान | -15~100 | °C |
| कंपन | 5 | घ | |
| झटका | ≥50 | घ |
स्थापना
उत्पादों को यह सुनिश्चित करने के लिए स्थापित किया जाना चाहिए कि एक्स (वाई) अक्ष और माप संदर्भ
धुरी मेल खाती है, स्थापना त्रुटि 5 से कम होना चाहिए '।
ऑपरेशन
1. केवल उचित शक्ति और लॉक लूप सर्किट बोर्ड के अनुरूप उत्पाद क्रम में
ठीक से काम करने के लिए, सर्किट बोर्ड की आवश्यकता है, कृपया पहले से समझाएं।
2. जब उत्पाद सामान्य उपयोग के तहत, आप मोटर शुरू करने के लिए बिजली चालू करना चाहिए,
लगभग 40s, और फिर अन-लॉक लूप, ताकि उत्पादों को बंद लूप की स्थिति में;
बंद करना, लॉक लूप को डिस्कनेक्ट करना ताकि उत्पाद ओपन लूप ऑपरेशन में हो,
और फिर बिजली की आपूर्ति को काट दें।
3. उत्पाद को चालित किया, 40 के दशक में बंद कर दिया, उत्पाद को हिला देना चाहिए,
स्थापना प्रक्रिया हल्का होना चाहिए, प्रकाश, उत्पाद गैर टकराव, टक्कर.
4प्रक्रिया के उपयोग में उत्पाद को प्लग खींचने के लिए सख्ती से प्रतिबंधित है।
5प्रक्रिया के उपयोग में उत्पाद, बाहरी बिजली की आपूर्ति के बीच शॉर्ट सर्किट नहीं कर सकता है।
6. उपयोग के दौरान असामान्यता होती है, तुरंत बिजली बंद करना चाहिए, दोष अलगाव, यदि
उत्पाद की आंतरिक खराबी, ग्राहक को तुरंत मेरी कंपनी को सूचित करना चाहिए, मेरी कंपनी द्वारा मरम्मत का आयोजन किया।
आयाम
कनेक्टर की परिभाषा
सॉकेट प्रकारःJ30J-15T (केबल की लंबाई160~175mm)
| पिन नं. | फ़ंक्शन परिभाषा | टिप्पणी |
| 1 | एक्स-अक्ष का संकेत आउटपुट | |
| 2 | जीएनडी | उत्तेजना शक्ति और संकेतों के लिए |
| 3 | एक्स-अक्ष टोक़ कॉइल (अंत) | |
| 4 | एक चरण मोटर ड्राइवर शक्ति | 12 वी, 400 हर्ट्ज |
| 5 | सेंसर उत्तेजना बिजली की आपूर्ति | सिंगल-फेज5V, 16KHz |
| 6 | वाई-अक्ष का सिग्नल आउटपुट | |
| 7 | वाई-अक्ष टोक़ कॉइल ((प्रारंभ) | |
| 8 | बी चरण मोटर ड्राइवर शक्ति | 12 वी, 400 हर्ट्ज |
| 9 | डीसी+15 वी | पूर्ववर्धक के लिए शक्ति |
| 10 | डीसी-15वी | पूर्ववर्धक के लिए शक्ति |
| 11 | एक्स-अक्ष टोक़ कॉइल ((प्रारंभ) | |
| 12 | शून्य | |
| 13 | शून्य | |
| 14 | सी चरण मोटर ड्राइवर शक्ति | 12 वी, 400 हर्ट्ज |
| 15 | वाई-अक्ष टोक़ कॉइल ((अंत) |
|
नोटः J30J-21T के लिए भी यही लागू होता है, यदि अन्य सॉकेट का उपयोग करें, तो कृपया पहले से समझाएं।
कंपनी प्रोफ़ाइल
शीआन Kacise ऑप्ट्रोनिक्स कं, लिमिटेड 2000 में स्थापित किया गया था, शीआन, शानक्सी प्रांत, चीन में स्थित है, एक पेशेवर उपकरण और सेंसर, अनुसंधान एवं विकास, उत्पादन में लगे हुए है,पेशेवर उच्च तकनीक उद्यमों में से एक के रूप में बिक्री, हम अपने स्वयं के उत्पादन कार्यशाला और केंद्रीय प्रयोगशाला है। कारखाने भवन क्षेत्र के बारे में 3000 वर्ग मीटर है, उत्पादन के साथ 30 से अधिक कर्मचारियों, 8 इंजीनियर, 6 निरीक्षकों, 10 बिक्री आदमी,ग्राहक सेवा के लिए 5, इस उद्योग है, हम किस्म विनिर्देश के साथ मजबूत प्रौद्योगिकी निर्माताओं में से एक हैं।
जब कंपनी स्थापित की, हम सैन्य आपूर्ति के उत्पादन के समन्वय पर ध्यान केंद्रित करने के लिए शुरू कर दिया, GB/T19001-2008/ISQ9001 प्राप्तः2008, GJB 9001B-2009 प्रमाणन. जब हमारी कंपनी परिपक्व और स्थिर चल रहा है, 2008 में, हम हमारे व्यापार को विकसित करने के लिए शुरू कर दिया. सैन्य उत्पादों के उत्पादन के आधार पर गुणवत्ता नियंत्रण,हमने बहुत सारे सेंसर उत्पाद विकसित किए हैं, जैसे दबाव सेंसर/ट्रांसड्यूसर/सेन्सर, लेवल ट्रांसमीटर/अल्ट्रासोनिक लेवल मीटर/अल्ट्रासोनिक फ्लोमीटर, जड़ता नेविगेशन उत्पाद, आईएमयू, जायरोस्कोप, एक्सेलेरोमीटर आदि।
हमारे पास उन्नत सेंसरों का प्रमुख प्रौद्योगिकी और विकास केंद्र है, और हम नॉर्थवेस्टर्न पॉलिटेक्निकल विश्वविद्यालय, शियान जियाओ टोंग विश्वविद्यालय और अन्य कॉलेजों और विश्वविद्यालयों के साथ सहयोग करते हैं।उत्पाद की गुणवत्ता उद्यम का जीवन है, ग्राहक मांग हमारा अस्तित्व है!
