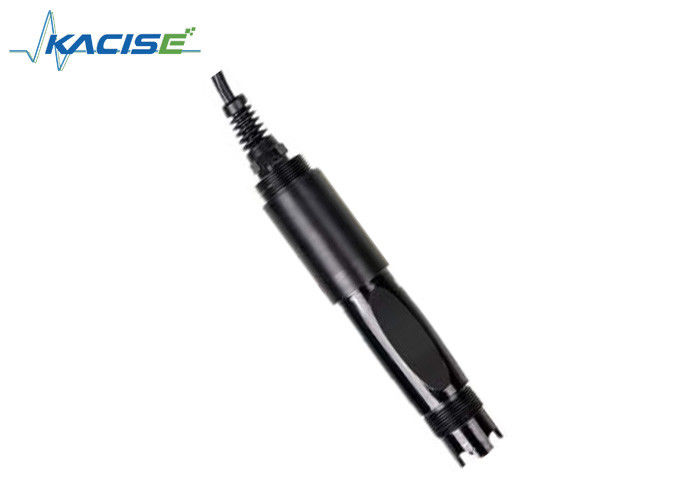

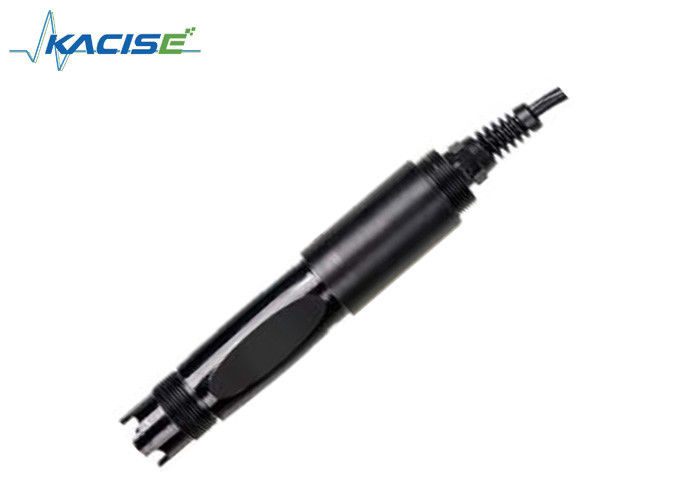

क्षरण प्रतिरोध ऑनलाइन पीएच सेंसर पानी की गुणवत्ता की निगरानी के लिए 014pH माप रेंज और RS-485 आउटपुट के साथ

केडब्ल्यूएस-700 ऑनलाइन पीएच सेंसर का प्रयोग पर्यावरण जल गुणवत्ता निगरानी, एसिड/अलकली/नमक समाधान, रासायनिक प्रतिक्रिया प्रक्रिया, औद्योगिक उत्पादन प्रक्रिया में किया जाता है।यह अधिकांश औद्योगिक अनुप्रयोगों के लिए ऑनलाइन पीएच माप की आवश्यकताओं को पूरा कर सकता है.

• सिग्नल आउटपुटः RS-485 (Modbus/RTU प्रोटोकॉल)
• पीएलसी, डीसीएस, औद्योगिक नियंत्रण कंप्यूटर, सामान्य नियंत्रक, कागज रहित रिकॉर्डिंग उपकरण या टच स्क्रीन जैसे तीसरे पक्ष के उपकरणों से सुविधाजनक कनेक्शन।
• मजबूत विरोधी हस्तक्षेप और तेजी से प्रतिक्रिया के साथ डबल उच्च प्रतिबाधा अंतर एम्पलीफायर।
• पेटेंट पीएच जांच, आंतरिक संदर्भ समाधान कम से कम 100KPa (1Bar) के दबाव के तहत microporous नमक पुल से बहुत धीमी गति से सीस,और उसका आगे का रक्तस्राव 20 महीने से अधिक समय तक जारी रहता हैऐसी संदर्भ प्रणाली बहुत स्थिर होती है और पारंपरिक औद्योगिक इलेक्ट्रोड की तुलना में इलेक्ट्रोड का जीवनकाल दो गुना बढ़ जाता है।
• स्थापित करने में आसानः पाइप और टैंकों में आसान डुबकी स्थापना या स्थापना के लिए 3/4 एनपीटी पाइप धागा।

नोटः सेंसर को कम से कम 15 डिग्री या उससे अधिक के कोण पर उलटा या क्षैतिज रूप से स्थापित नहीं किया जाना चाहिए।

1. लाल रेखा - पावर कॉर्ड (12 ~ 24V)
2. काली रेखा - जमीन (GND)
3. नीली रेखा - 485A
4. सफेद रेखा - 485B
5. नंगी तार - आश्रित तार

वायरिंग पूरी होने के बाद, इसे चालू करने से पहले गलत कनेक्शन से बचने के लिए सावधानीपूर्वक जांचना चाहिए।

केबल विनिर्देश: यह देखते हुए कि केबल लंबे समय तक पानी (समुद्र जल सहित) में डूबता है या हवा के संपर्क में आता है, केबल में निश्चित संक्षारण प्रतिरोध होता है।केबल का बाहरी व्यास Φ6 मिमी है और सभी इंटरफेस जलरोधक हैं.

पीएच सेंसर को मापते समय, इसे आसुत पानी (या डीआयनयुक्त पानी) में साफ किया जाना चाहिए।और फिल्टर पेपर का उपयोग नमी को अवशोषित करने के लिए किया जाना चाहिए ताकि अशुद्धियों को परीक्षण के लिए तरल पदार्थ में प्रवेश करने से रोका जा सके. सेंसर का 1/3 भाग परीक्षण के लिए समाधान में डाला जाना चाहिए।
सेंसर को धोया जाना चाहिए जब उपयोग में नहीं है, 3.5 मोल/एल पोटेशियम क्लोराइड समाधान के साथ एक सुरक्षात्मक आवरण में डाला जाना चाहिए, या सेंसर 3.5 मोल/एल के साथ एक कंटेनर में डाला जाना चाहिए
पोटेशियम क्लोराइड समाधान।
जांचें कि टर्मिनल सूखा है या नहीं। यदि यह दाग है, तो इसे पूर्ण अल्कोहल से पोंछें और इसे सूखा दें। आसुत पानी या प्रोटीन समाधान में लंबे समय तक विसर्जन से बचें और सिलिकॉन वसा के संपर्क से बचें।लंबे सेंसर के साथ, इसकी कांच की फिल्म पारदर्शी हो सकती है या जमा हो सकती है, जिसे पतले हाइड्रोक्लोरिक एसिड से धोया जा सकता है और पानी से कुल्ला जा सकता है। सेंसर का उपयोग लंबे समय तक किया जाता है।इसे मापने के लिए मीटर से मापा जाना चाहिए।.
जब सेंसर को उपरोक्त तरीके से बनाए रखने और बनाए रखने के दौरान कैलिब्रेशन और माप नहीं किया जा सकता है, तो सेंसर विफल हो गया है। कृपया बदलें
सेंसर।

उपकरण की वास्तविक रीडिंग और मानक में कभी-कभी ± 1 अंक की त्रुटि होती है।

नोटः सेंसर को कारखाने में कैलिब्रेट किया गया है, यदि माप त्रुटि से अधिक नहीं है, तो कैलिब्रेशन यादृच्छिक नहीं होना चाहिए।

एक माप सिलेंडर में 250 मिलीलीटर आसुत पानी का उपयोग करें, एक बीकर में डालें, pH=6.86 के साथ एक पैकेट कैलिब्रेशन पाउडर जोड़ें, एक ग्लास रॉड के साथ समान रूप से हलचल करें जब तक कि पाउडर पूरी तरह से भंग न हो जाए।समाधान को पीएच=6 के साथ कॉन्फ़िगर करें.86, सेंसर को समाधान में डालें, 3 ~ 5 मिनट तक प्रतीक्षा करें, मूल्य स्थिर होने के बाद, देखें कि क्या प्रदर्शित मूल्य 6.86 है। यदि नहीं, तो आपको शून्य कैलिब्रेशन करने की आवश्यकता है।कैलिब्रेशन के निर्देश के लिए परिशिष्ट देखें .

अम्लीय घोल के लिए: 250 मिलीलीटर आसुत पानी को एक माप सिलेंडर में ले लें, एक बीकर में डालें, पीएच=4.00 के साथ एक पैकेट कैलिब्रेशन पाउडर जोड़ें,एक ग्लास रॉड के साथ समान रूप से हलचल करें जब तक कि पाउडर पूरी तरह से भंग न हो जाए, और समाधान topH=4.00 को कॉन्फ़िगर करें; समाधान में, 3 से 5 मिनट तक प्रतीक्षा करें। मान स्थिर होने के बाद, देखें कि क्या मान 4.00 है। यदि नहीं, तो ढलान कैलिब्रेशन की आवश्यकता है।कैलिब्रेशन निर्देशों के लिए परिशिष्ट देखें.

क्षारीय घोल के लिए: 250 मिलीलीटर आसुत पानी को एक माप सिलेंडर में ले लें, एक बीकर में डालें, pH=9.18 के साथ एक पैकेट कैलिब्रेशन पाउडर जोड़ें,एक ग्लास रॉड के साथ समान रूप से हलचल करें जब तक कि पाउडर पूरी तरह से भंग न हो जाए, और समाधान को पीएच = 9.18 पर कॉन्फ़िगर करें; समाधान में, 3 से 5 मिनट तक प्रतीक्षा करें। मूल्य स्थिर होने के बाद, देखें कि क्या डिस्प्ले 9.18 है। यदि नहीं, तो ढलान कैलिब्रेशन की आवश्यकता है।कैलिब्रेशन निर्देशों के लिए परिशिष्ट देखें.

गुणवत्ता निरीक्षण विभागों के पास मानक निरीक्षण प्रक्रियाएं हैं, उन्नत पता लगाने वाले उपकरण और उपकरण हैं,और सख्ती से परीक्षण प्रक्रियाओं के अनुसार उत्पादों के लिए 72 घंटे उम्र बढ़ने परीक्षण करते हैं, स्थिरता परीक्षण, मानक उत्पादों का नहीं।

प्राप्तकर्ता पक्ष सीधे 2% की विफलता दर के साथ उत्पाद बैच वापस करता है और सभी व्यय आपूर्तिकर्ता द्वारा वहन किए जाते हैं।संदर्भ मानक आपूर्तिकर्ता द्वारा प्रदान उत्पाद विवरण को संदर्भित करता है.

माल की मात्रा और शिपमेंट की गति की गारंटी दें।

कंपनी बिक्री की तारीख से एक वर्ष के भीतर स्थानीय बिक्री के बाद सेवा प्रदान करती है, लेकिन अनुचित उपयोग के कारण क्षति शामिल नहीं है। यदि मरम्मत या समायोजन की आवश्यकता है, तो कृपया इसे वापस करें,लेकिन शिपिंग की लागत का ध्यान रखना होगा।. रास्ते में क्षतिग्रस्त हो तो कंपनी क्षतिग्रस्त उपकरण की मुफ्त में मरम्मत करेगी।

मॉडबस संचार के लिए डिफ़ॉल्ट डेटा प्रारूप हैः 9600, n, 8, 1 (बाउड दर 9600 बीपीएस, 1 स्टार्ट बिट, 8 डेटा बिट, कोई समता नहीं, 1 स्टॉप बिट) ।

बाउड दर जैसे मापदंडों को अनुकूलित किया जा सकता है।

1. डेटा निर्देश फ्रेम पढ़ें

06 03 xx xx xx xx xx

पता फ़ंक्शन कोड रजिस्टर पता रजिस्टरों की संख्या CRC चेक कोड (सबसे पहले कम बाइट)

2. डेटा प्रतिक्रिया फ़्रेम पढ़ें

06 03 xx xx...... xx xx xx

पता फ़ंक्शन कोड बाइट्स उत्तर डेटा सीआरसी चेक कोड (सबसे पहले कम बाइट)

3. डेटा निर्देश फ्रेम लिखें

06 06 xx xx xx xx xx

पता फ़ंक्शन कोड रजिस्टर पता डेटा लिखें सीआरसी चेक कोड (कम बाइट पहले)

4. डेटा प्रतिक्रिया फ्रेम (समान डेटा कमांड फ्रेम) लिखें

06 06 xx xx xx xx xx

पता फ़ंक्शन कोड रजिस्टर पता डेटा लिखें सीआरसी चेक कोड (कम बाइट पहले)

नोटः

1. रजिस्टर प्रकार रजिस्टर प्रारंभ पते के साथ परिभाषित प्रोटोकॉल के अनुसार Modbus रजिस्टर पता (16 हेक्स कोष्ठक में वास्तविक प्रारंभ पते रजिस्टर का प्रतिनिधित्व करता है) ।
2. सेंसर पता बदलने पर, रिटर्न कमांड में सेंसर का पता बदला हुआ नया पता है.
3. डेटा परिभाषा जो डेटा पढ़ने पर मापा गया मान लौटाता हैः

एक्स एक्स एक्स एक्स एक्स एक्स एक्स

2-बाइट माप 2 बाइट माप 2 बाइट तापमान मान 2 बाइट तापमान पैमाने

मूल्य स्केल संख्या

डेटा प्रकार डिफ़ॉल्ट रूप से हैः दो बाइट पूर्णांक, उच्च बाइट पहले; अन्य फ्लोटिंग-पॉइंट प्रकार के रूप में वैकल्पिक हैं.

कार्यः माप जांच का पीएच और तापमान प्राप्त करें; पीएच की इकाई पीएच है; तापमान की इकाई °C है।

अनुरोध ढांचाः 06 03 00 00 00 04 45 BE;

उत्तर का समय-सीमा: 06 03 08 00 62 00 02 01 01 00 01 24 59

पढ़ने का उदाहरण:

पीएचः 00 62 हेक्साडेसिमल रीडिंग पीएच मान दर्शाता है, 00 02 दर्शाता है कि पीएच मान में 2 दशमलव स्थान हैं और इसे 0.98 के दशमलव मान में परिवर्तित किया जाता है।

तापमान मानः 01 01 हेक्साडेसिमल रीडिंग तापमान मान दर्शाता है, 00 01 दर्शाता है कि तापमान मान में 1 दशमलव स्थान है और 25 के दशमलव मूल्य में परिवर्तित किया जाता है।7

कार्यः इलेक्ट्रोड के पीएच शून्य कैलिब्रेशन मूल्य सेट करें। शून्य मूल्य 6.86 पीएच मानक पर आधारित है। उदाहरण निम्नलिखित हैं;

अनुरोध ढांचाः 06 06 10 00 00 00 8C BD

प्रतिक्रिया फ्रेमः 06 06 10 00 00 00 8C BD ढलान कैलिब्रेशन
कार्यः इलेक्ट्रोड की पीएच ढलान कैलिब्रेशन मान सेट करें; ढलान कैलिब्रेशन को उच्च बिंदु और निम्न बिंदु कैलिब्रेशन में विभाजित किया जाता है, और क्षारीय समाधान को उच्च बिंदु पर मापा जाता है;अम्लीय घोल को निचले बिंदु पर मापा जाता है, जहां मानक समाधान उच्च है यहाँ. बिंदु 9.18pH, कैलिब्रेशन संदर्भ के कम 4.00pH मानक समाधान, उदाहरण निम्नलिखित हैंः

उच्च बिंदु मानक समाधान 9.18 पीएच कैलिब्रेशनः अनुरोध फ्रेमः 06 06 10 04 00 00 CD 7C
प्रतिक्रिया फ्रेमः 06 06 10 04 00 00 CD 7C निम्न मानक समाधान 4.00 पीएच कैलिब्रेशनः अनुरोध फ्रेमः 06 06 10 02 00 00 2D 7D
प्रतिक्रिया फ्रेमः 06 06 10 02 00 00 2D 7D

भूमिकाः इलेक्ट्रोड का MODBUS डिवाइस पता सेट करें; डिवाइस का पता 06 से 01 में बदलें। उदाहरण निम्नानुसार है अनुरोध फ्रेमः 06 06 20 02 00 01 E3 BD
उत्तर का फ्रेमः 06 06 20 02 00 01 E3 BD

यदि सेंसर मेजबान कमांड को सही ढंग से निष्पादित नहीं करता है, तो यह निम्न प्रारूप जानकारी लौटाएगा:

a) कोडः 01 ️ फ़ंक्शन कोड त्रुटि

03 ️ डेटा गलत है

b) COM: प्राप्त फ़ंक्शन कोड
