485 संचार और 4 - 20mA आउटपुट के साथ सुसज्जित ऑनलाइन जल उपचार धुंधलापन मीटर

485 संचार और 4 - 20mA आउटपुट के साथ सुसज्जित ऑनलाइन जल उपचार धुंधलापन मीटर

उत्पादन का परिचय

ऑनलाइन जल उपचार धुंधलापन मीटर एक अत्याधुनिक उपकरण है जिसे जल की गुणवत्ता की कुशल निगरानी के लिए डिज़ाइन किया गया है। यह 485 संचार से लैस है, यह निर्बाध डेटा हस्तांतरण को सक्षम करता है,विभिन्न औद्योगिक नियंत्रण प्रणालियों में आसानी से एकीकरण की अनुमति देता है. 4 - 20mA आउटपुट सटीक और स्थिर एनालॉग संकेत प्रदान करता है, विश्वसनीय धुंधलापन माप परिणाम सुनिश्चित करता है। यह मीटर जल उपचार संयंत्रों के लिए महत्वपूर्ण है,क्योंकि यह उच्च गुणवत्ता वाले जल उत्पादन को बनाए रखने में मदद करता है, औद्योगिक प्रक्रियाओं और सार्वजनिक स्वास्थ्य दोनों की रक्षा करना।

विशिष्ट अनुप्रयोग

इसका उपयोग नगरपालिका के सीवेज, औद्योगिक अपशिष्ट जल और औद्योगिक मलबे के उपचार के दौरान पानी की धुंधलापन को मापने के लिए किया जाता है।
जल संयंत्रों में फिल्टर के बैकवॉश पानी की धुंधलापन का मापन।
पानी और तलछट टैंक अपशिष्ट की धुंधलापन माप;औद्योगिक उत्पादन प्रक्रिया,
सर्कुलर कूलिंग वाटर की जल गुणवत्ता
● बिखरे हुए प्रकाश और प्रसारित प्रकाश का पता लगाने की तकनीक का उपयोग करना
● वैकल्पिक स्व-सफाई (हवा या पानी के साथ फ्लशिंग)
● चीनी/अंग्रेजी स्मार्ट मेनू ऑपरेशन
● डेटा रिकॉर्डिंग/अपलोड फ़ंक्शन
● विभिन्न ऑटोमैटिक कैलिब्रेशन फ़ंक्शन
● रिले कंट्रोल स्विच के तीन सेट

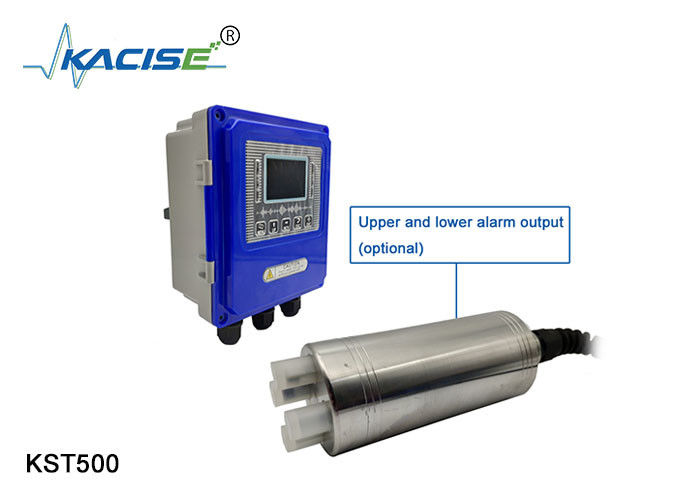

● उच्च सीमा, निम्न सीमा, हिस्टेरिसिस नियंत्रण
● 4-20MA / RS485 विभिन्न सिग्नल आउटपुट मोड
● गैर-कर्मचारी गलत संचालन को रोकने के लिए पासवर्ड सुरक्षा सेट की जा सकती है

माप का सिद्धांत


टर्बिडाइमीटर की ऑप्टिकल प्रणाली में एक वोल्फ़्रेम फिलामेंट लैंप, फैला प्रकाश की निगरानी के लिए एक 90° डिटेक्टर और एक ट्रांसमिशन लाइट डिटेक्टर होता है।टर्बिडाइमीटर माइक्रोप्रोसेसर 90° डिटेक्टर और ट्रांसमिशन फोटोडटेक्टर से संकेत अनुपात की गणना करता है.The ratio calculation technique can correct the interference caused by chromaticity and light-absorbing substances (such as activated carbon) and compensate the influence caused by the fluctuation of light intensityटर्बिडामीटर की ऑप्टिकल प्रणाली को भी बहाव प्रकाश को कम करने और परीक्षण की सटीकता में सुधार करने की आवश्यकता होती है।

टर्बिडाइमीटर सेंसर पर प्रेषक द्वारा भेजी गई प्रकाश तरंग प्रसारण प्रक्रिया में मापी गई वस्तुओं के अवशोषण, प्रतिबिंब और फैलाव से गुजरती है,प्रसारित प्रकाश का एक भाग 180° की दिशा में डिटेक्टर को रोशन कर सकता है और बिखरा हुआ प्रकाश का एक भाग 90° की दिशा में डिटेक्टर को बिखेरता है।180° और 90° दिशा डिटेक्टर पर प्राप्त प्रकाश की तीव्रता मापी गई सीवेज की धुंधलापन के साथ एक निश्चित संबंध है,तो अपशिष्ट जल की धुंधलापन प्रसारित प्रकाश और बिखरे प्रकाश की तीव्रता को मापकर गणना की जा सकती है.

विशेषताएं:

1मल्टी-बीम म्यूचुअल कॉम्पेंसिशन तकनीक का उपयोग प्रकाश खिड़की चिपकने के कारण माप त्रुटियों के साथ ही तापमान परिवर्तन और घटकों को समाप्त कर सकता है
भागों की उम्र बढ़ने और अन्य प्रभाव

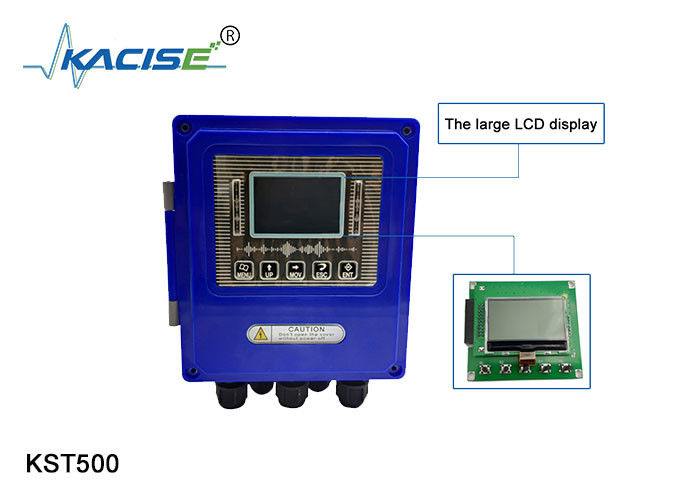

2एलसीडी डिस्प्ले, चीनी मेनू ऑपरेशन, स्थिर प्रदर्शन, मजबूत विश्वसनीयता, श्रमिकों के लिए सुविधाजनक संचालन
3. फेंक-इन सेंसर स्थापित करने के लिए आसान है, उच्च सटीकता, अच्छी दोहराव और मजबूत विरोधी हस्तक्षेप क्षमता है
4. 485 संचार 4-20mA एनालॉग आउटपुट/समर्थन हार्ट प्रोटोकॉल/NB.GPRS.LORA संचार (कार्य विकल्प) का समर्थन करें
5विभिन्न सांद्रता सीमाओं के लिए संबंधित सेंसरों के साथ पूर्ण उत्पाद श्रृंखला, और व्यापक माप सीमा।

धुंधलापन मीटर के सेंसर मुख्य रूप से विभिन्न माप सीमाओं के अनुसार तीन श्रेणियों में विभाजित हैं।


इनपुट चार बीम सेंसर उच्च धुंधलापन मानों के माप के लिए उपयुक्त है।
सिग्नल प्रसारण और रिसेप्शन सापेक्ष हैं, वर्तमान धुंधलापन मूल्य की गणना करने के लिए बहु-बीम मुआवजा विधि का उपयोग करना,

इसका उपयोग कीचड़ की एकाग्रता को मापने के लिए भी किया जा सकता है, विभिन्न इकाइयों का समर्थन करता है, अनुकूलन की विभिन्न सीमाएं।


धुंधलापन मीटर आकार संरचना आरेख

धुंधलापन मीटर के तकनीकी मापदंड



आदेश सूचना चयन तालिका
