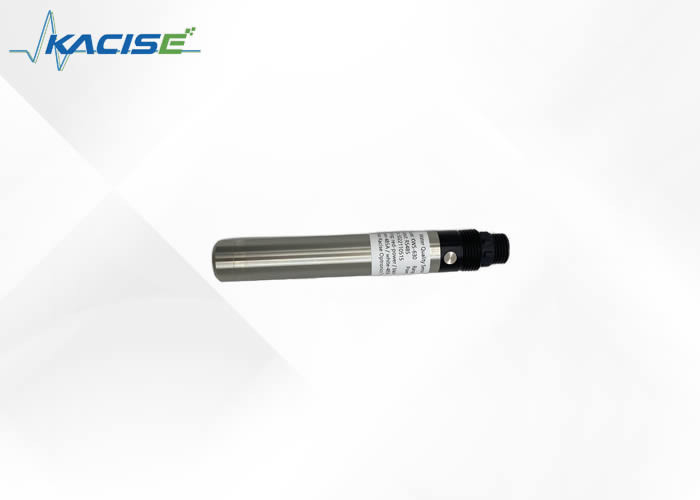

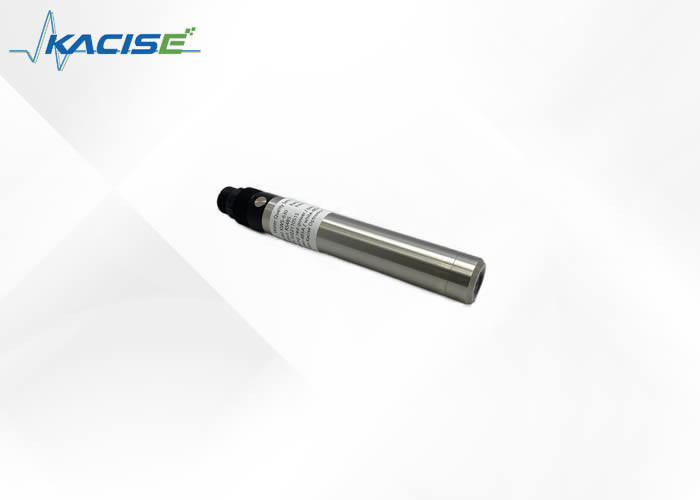

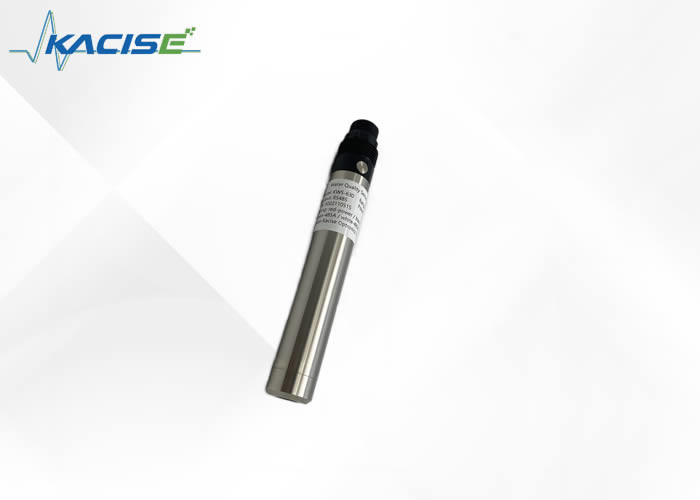

प्रतिदीप्ति विधि के साथ RS485 इंटरफ़ेस विघटित ऑक्सीजन सेंसर विरोधी हस्तक्षेप KFDO601

1: प्रतिदीप्ति विधि विघटित ऑक्सीजन मापने वाला उपकरण प्रतिदीप्ति शमन के सिद्धांत पर आधारित है। सेंसर के सामने फ्लोरोसेंट सामग्री पॉलिएस्टर फ़ॉइल का एक विशेष प्लैटिनम पोर्फिरिन मिश्रित है जो गैस अणुओं को गुजरने की अनुमति देता है। पानी में सूरज की रोशनी और अन्य फ्लोरोसेंट पदार्थों के हस्तक्षेप को रोकने के लिए सतह को काले प्रकाश-अवरुद्ध सामग्री से लेपित किया जाता है।

नीली रोशनी फ्लोरोसेंट सामग्री को रोशन करती है और इसे उत्तेजित करती है और लाल रोशनी उत्सर्जित करती है। चूँकि ऑक्सीजन अणु ऊर्जा (शमन प्रभाव) छीन सकते हैं, उत्तेजित लाल प्रकाश का समय और तीव्रता ऑक्सीजन अणुओं की सांद्रता के व्युत्क्रमानुपाती होती है। उत्तेजना लाल प्रकाश और संदर्भ प्रकाश के बीच चरण अंतर को मापकर और आंतरिक अंशांकन मूल्य के साथ तुलना करके, ऑक्सीजन अणु की एकाग्रता की गणना की जा सकती है। रैखिककरण और तापमान मुआवजे के बाद, अंतिम मूल्य आउटपुट है।

2: पोलारोग्राफिक सेंसर में एक सिल्वर एनोड और एक गोल्ड कैथोड होता है जिसके निचले हिस्से में एक रिंग होती है। सेंसर पर फैली एक पतली अर्ध-पारगम्य फिल्म, गैस को प्रवेश करने की अनुमति देते हुए इलेक्ट्रोड को बाहर से अलग कर सकती है। ऑपरेशन के दौरान गीलापन बढ़ाने के लिए सेंसर के निचले हिस्से में थोड़ी मात्रा में सर्फेक्टेंट इलेक्ट्रोलाइट भरा होता है।

जब ध्रुवीकरण वोल्टेज को पोलारोग्राफिक सेंसर के इलेक्ट्रोड पर लागू किया जाता है, तो ऑक्सीजन झिल्ली में प्रवेश करती है और कैथोड पर प्रतिक्रिया करती है, जिससे करंट उत्पन्न होता है।

• किसी इलेक्ट्रोलाइट की आवश्यकता नहीं है और इसे ध्रुवीकृत नहीं किया जाएगा।
• कोई ऑक्सीजन खपत नहीं, प्रवाह दर से प्रभावित नहीं।
• अंतर्निर्मित तापमान सेंसर, स्वचालित तापमान मुआवजा।
• सल्फाइड जैसे रसायनों के हस्तक्षेप से मुक्त
• छोटा बहाव, तीव्र प्रतिक्रिया, अधिक सटीक माप।
• लंबा सेवा चक्र, उपयोग की कम लागत।
• फ्लोरोसेंट कैप का सरल प्रतिस्थापन।
• रु-485 इंटरफ़ेस, मोडबस/आरटीयू प्रोटोकॉल।
• कम बिजली की खपत, विरोधी हस्तक्षेप.

टिप्पणी:सेंसर कनेक्टर m16-5 कोर वॉटरप्रूफ कनेक्टर पुरुष है।

सेंसर को तरल स्तर के नीचे निश्चित रूप से स्थापित किया जाएगा। स्थापना और उपयोग से फ्लोरोसेंट फिल्म हेड की सतह पर टकराव या खरोंच से बचा जा सकेगा। फ्लोरोसेंट फिल्म हेड भाग को निचली तलछट से जुड़ने से बचना चाहिए। उपयोग करते समय रबर कवर हटा दें।

• लाल तार-पावर कॉर्ड(12~24 वी)
• ब्लैक वायर-ग्राउंड वायर (जीएनडी)
• ब्लू लाइन-485 ए
• व्हाइट लाइन-485 बी

वायरिंग त्रुटियों के कारण होने वाले अनावश्यक नुकसान से बचने के लिए बिजली चालू करने से पहले वायरिंग क्रम की सावधानीपूर्वक जांच करें।

वायरिंग निर्देश: यह ध्यान में रखते हुए कि केबल पानी (समुद्री जल सहित) में डूबे हुए हैं या लंबे समय तक हवा के संपर्क में हैं, सभी वायरिंग स्थितियों को जलरोधी होना आवश्यक है, और केबलों में कुछ संक्षारण प्रतिरोध होना चाहिए।

इलेक्ट्रोकेमिकल सिद्धांत की विघटित ऑक्सीजन जांच तकनीक से अलग, प्रतिदीप्ति विघटित ऑक्सीजन जांच ऑक्सीजन का उपभोग नहीं करती है और इसे बार-बार साफ करने की आवश्यकता नहीं होती है (सिवाय जब इसका उपयोग चिपचिपे तरल में किया जाता है)।

नोट: उपरोक्त तालिका में रखरखाव आवृत्ति केवल अनुशंसित है, और रखरखाव कर्मी सेंसर के वास्तविक उपयोग के अनुसार सेंसर को साफ करेगा; हालाँकि, फ्लोरोसेंट कैप की प्रतिस्थापन आवृत्ति वर्ष में एक बार अनुशंसित की जाती है।

ए) सेंसर की बाहरी सतह: सेंसर की बाहरी सतह को नल के पानी से साफ करें, अगर अभी भी मलबा अवशेष है, तो गीले मुलायम कपड़े से पोंछ लें, कुछ जिद्दी गंदगी के लिए, आप साफ करने के लिए नल के पानी में कुछ घरेलू धुलाई तरल मिला सकते हैं।

बी) फ्लोरोसेंट फिल्म हेड की सतह: यदि फ्लोरोसेंट फिल्म हेड की सतह पर गंदगी है, तो कृपया साफ पानी से धोएं या मुलायम कपड़े से धीरे से पोंछें। माप क्षेत्र में खरोंच पैदा करने और माप सटीकता को प्रभावित करने से बचने के लिए सफाई की तीव्रता पर ध्यान दें।

ग) फ्लोरोसेंट फिल्म हेड के अंदर: आमतौर पर इसे साफ करना अनावश्यक होता है। यदि जल वाष्प या धूल फ्लोरोसेंट फिल्म हेड में प्रवेश करती है, तो सफाई के चरण इस प्रकार हैं:

• फ्लोरोसेंट फिल्म हेड को स्क्रू करें;
• फ्लोरोसेंट फिल्म हेड की आंतरिक सतह और सेंसर की ऑप्टिकल विंडो को धो लें।
• तैलीय गंदगी के लिए, आप घरेलू सफाई समाधान का उपयोग कर सकते हैं;
• साफ फलालैन रहित कपड़े से पानी को धीरे से सुखाएं और सूखने दें;
• फ्लोरोसेंट फिल्म हेड को पुनः स्थापित करें।

घ) सेंसर के केबल की जांच करें: केबल की त्वचा और जड़ को कोई नुकसान नहीं होना चाहिए; टर्मिनल पानी में नहीं डूबे होने चाहिए; जब सेंसर सामान्य रूप से स्थापित होता है, तो केबल पर तनाव नहीं होना चाहिए, अन्यथा केबल का आंतरिक तार आसानी से टूट जाएगा और सेंसर सामान्य रूप से काम नहीं कर पाएगा।

ई) जांचें कि क्या सेंसर का आवरण जंग या अन्य कारणों से क्षतिग्रस्त है।

एफ) फ्लोरोसेंट फिल्म हेड का दैनिक भंडारण: जब उपयोग में नहीं होता है, तो फ्लोरोसेंट फिल्म हेड के मापने वाले क्षेत्र की सतह को गीला रखने के लिए गीले स्पंज के साथ एक रबर सुरक्षात्मक आवरण को कवर किया जाना चाहिए। यदि सेंसर फ्लोरोसेंट फिल्म हेड के मापने वाले क्षेत्र की सतह लंबे समय से सूखी है, तो माप त्रुटि या डेटा अस्थिरता उत्पन्न होगी, और इसे उपयोग से पहले 48 घंटे के लिए पानी में भिगोया जाना चाहिए।

ए) शून्य अंशांकन

5 ग्राम सोडियम सल्फाइट को तराजू से तौलना, 250 एमएल मापने वाले सिलेंडर में 95 एमएल पानी डालना, पानी को बीकर में डालना, जो सोडियम सल्फाइट तौला गया है उसे मिलाना, कांच की छड़ से हिलाना, घोलना और 5% सोडियम सल्फाइट का घोल प्राप्त करना, सेंसर को एक घोल में डालना, और तीन मिनट की संख्यात्मक स्थिरता स्थिर होने के बाद शून्य बिंदु अंशांकन किया जाता है। निर्देशों के परिशिष्ट का संदर्भ लें

बी) ढलान अंशांकन

सेंसर जांच को वायु संतृप्त पानी में रखा जाता है और ढलान को 3 मिनट की संख्यात्मक स्थिरता के बाद कैलिब्रेट किया जाता है। निर्देश परिशिष्ट को संदर्भित करते हैं।

ग) वायु संतृप्त जल की तैयारी: झरझरा प्लास्टिक शीट को पानी की सतह पर तैराने के लिए निरंतर तापमान वाले जल स्नान में 2% 3 मात्रा ताजा आसुत जल मिलाएं (नीचे चित्र देखें)। उसी समय, बबलर (वायु पंप) का उपयोग पानी को 1 घंटे से अधिक समय तक लगातार प्रसारित करने, वातन रोकने और 20 मिनट या उसके बाद वायु संतृप्त पानी प्राप्त करने के लिए किया जाता है। सेंसर को पानी में डालें और संख्यात्मक मान स्थिर होने के बाद ढलान को कैलिब्रेट करें।

नोट: एक विकल्प के रूप में, ढलान अंशांकन जल-संतृप्त हवा में भी किया जा सकता है। सेंसर को पानी की थोड़ी मात्रा के साथ एक अंशांकन बोतल में रखें (जांच पानी की सतह से 2-3 मिमी अधिक है) यह सुनिश्चित करने के लिए कि सेंसर फिल्म कैप गीली रहती है लेकिन पानी की बूंदें नहीं होती हैं, और अंशांकन ढलान 3 मिनट की संख्यात्मक स्थिरता के बाद अंशांकित होता है।

• फ्लोरोसेंट कैप की भीतरी सतह पर धूप के संपर्क में आने से बचें।
• कृपया फ्लोरोसेंट फिल्म को अपने हाथों से न छुएं।
• बुलबुले जुड़ने से बचने के लिए फ्लोरोसेंट फिल्म की सतह को मापना और कैलिब्रेट करना।
• उपयोग में आने वाली फ्लोरोसेंट फिल्म पर सीधे किसी भी यांत्रिक तनाव (दबाव, खरोंच आदि) को लागू करने से बचें।
