Place of Origin:
China (Mainland)
ब्रांड नाम:
Kacise
प्रमाणन:
certificate of explosion-proof, CE
Model Number:
KEF-J1

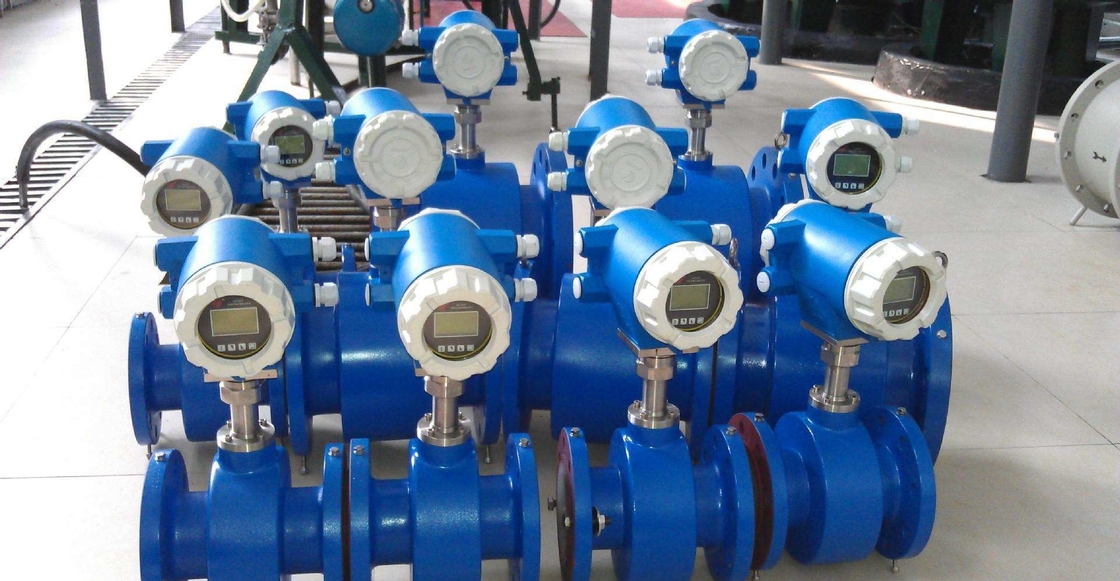

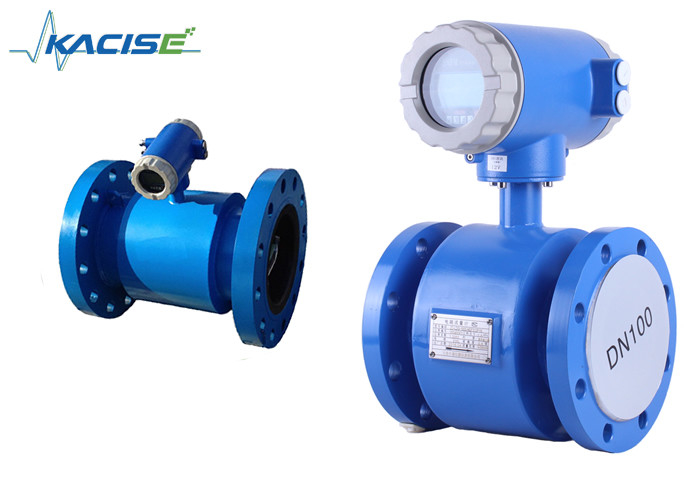

विद्युतचुंबकीय प्रवाह मीटर एक प्रकार का प्रेरण उपकरण है जिसे फैराडे के विद्युतचुंबकीय प्रेरण के नियम के अनुसार ट्यूब में प्रवाहकीय मीडिया के प्रवाह को मापने के लिए डिज़ाइन किया गया है। यह डिजिटल उत्तेजना का एहसास करने के लिए एकल चिप डालने की तकनीक को अपनाता है और CAN स्थानीय फील्डबस को नियोजित करता है।
इलेक्ट्रोमैग्नेटिक फ्लो मीटर स्थानीय संकेत और 4-20mA के आउटपुट विद्युत प्रवाह सिग्नल का एहसास कर सकता है जिसका उपयोग रिकॉर्ड, समायोजन और नियंत्रण के लिए किया जा सकता है। रासायनिक उद्योग, पर्यावरण संरक्षण, धातु विज्ञान, दवा, कागज बनाने, जल आपूर्ति और निष्कासन आदि जैसे औद्योगिक क्षेत्रों में विद्युत चुम्बकीय प्रवाह मीटर का व्यापक रूप से उपयोग किया जाता है।
सामान्य प्रवाहकीय तरल के प्रवाह को मापने के अलावा विद्युत चुम्बकीय प्रवाह मीटर तरल-ठोस मिश्रित तरल पदार्थ, उच्च-चिपचिपापन तरल पदार्थ और नमक, मजबूत एसिड और मजबूत क्षार के प्रवाह को माप सकता है।
| मापने का सिद्धांत | फैराडे का नियम |
| आवेदन रेंज | विद्युत प्रवाहकीय तरल पदार्थ |
| मापा गया मूल्य | |
| प्राथमिक मापा मूल्य | प्रवाह वेग |
| द्वितीयक मापा गया मान | मात्रा का प्रवाह |
| विशेषताएँ | पूरी तरह से वेल्डेड रखरखाव-मुक्त सेंसर |
| पूर्ण बोर प्रवाह ट्यूब के साथ निकला हुआ किनारा संस्करण | |
| मानक और साथ ही उच्च दबाव रेटिंग | |
| पीने के पानी के लिए अनुमोदित मजबूत लाइनरों के साथ डीएन15~3000 तक बड़े व्यास की रेंज | |
| उद्योग विशिष्ट प्रविष्टि लंबाई | |
| मॉड्यूलर निर्माण | माप प्रणाली में एक प्रवाह सेंसर और एक सिग्नल कनवर्टर शामिल होता है। यह कॉम्पैक्ट और अलग संस्करण के रूप में उपलब्ध है |
| संक्षिप्त संस्करण | 511B कनवर्टर के साथ: 110~240Vac पावर |
| 521बी कनवर्टर के साथ: 18~36वी डीसी पावर | |
| W800L/W800W के साथ: बैटरी पावर | |
| दूरस्थ संस्करण |
211बी कनवर्टर के साथ वॉल माउंट संस्करण में (110~240वैक या 221बी कनवर्टर 18~36वी डीसी |
| W800F कनवर्टर के साथ: बैटरी पावर | |
| माप श्रेणी | -12…+12 मी/से. /-40...+40 फीट/से |
| संदर्भ शर्तें | प्रवाह की स्थिति EN 29104 के समान है |
| माध्यम: पानी | |
| विद्युत चालकता: ≥300μs/सेमी | |
| तापमान: +10~+30℃/+50~+80℉ |
| इनलेट सेट: ≥5DN | |
| ऑपरेटिंग दबाव: 1बार/14.5psig | |
| प्रवाह मीटर सटीकता | मानक: दर का 0.5% |
| वैकल्पिक: दर का 0.2% |
| तापमान | |
| प्रक्रिया तापमान | हार्ड रबर लाइनर: -5~+60℃ |
| पॉलीप्रोपाइलीन लाइनर: -5~+90℃ | |
| पीटीईएफ लाइनर: -5~+120℃ | |
| परिवेश का तापमान | मानक (एल्यूमीनियम कनवर्टर आवास के साथ) |
|
-20~+60℃ (इलेक्ट्रिक को स्व-हीटिंग से बचाएं 55℃ से ऊपर परिवेश तापमान के साथ |
|
| स्ट्रोज तापमान | -20~70℃ |
| दबाव | |
| एन 1092-1 | DN2200~3000: PN2.5 |
| DN1200~2000: PN6 | |
| डीएन200~1000: पीएन10 | |
| डीएन65~150: पीएन16 | |
| डीएन10~50: पीएन40 | |
| अनुरोध पर अन्य दबाव | |
| आईएसओ प्रविष्टि लंबाई | DN15~600 के लिए वैकल्पिक |
| एएसएमई बी16.5 | 1~24": 150lb आरएफ |
| अनुरोध पर अन्य दबाव | |
| जिस | DN10~1000/ 2~40”: 10K |
| अनुरोध पर अन्य दबाव | |
| दबाव में गिरावट | नगण्य |
| तरल पदार्थ | |
| शारीरिक स्थिति | प्रवाहकीय तरल पदार्थ |
| इलेक्ट्रिकल कंडक्टीविटी | ≥5μs/सेमी |
| अनुमेय गैस सामग्री (मात्रा) | ≤5% |
| अनुमेय ठोस सामग्री | ≤70% |
| इंस्टालेशन | ध्यान रखें कि फ्लो सेंसर हमेशा पूरा भरा हुआ हो |
| विस्तृत जानकारी के लिए अध्याय "स्थापना के लिए सावधानियाँ" देखें | |
| प्रवाह की दिशा | आगे और पीछे |
| प्रवाह सेंसर पर तीर सकारात्मक प्रवाह दिशा को इंगित करता है | |
| इनलेट रन | ≥5 डीएन |
| आउटलेट रन | ≥2 डीएन |
| निकला हुआ | |
| EN1092-1 | डीएन25~3000 पीएन6~40 में |
| मेरी तरह | 150 पौंड आरएफ में 1~120” |
| जिस | 10~20k में 25~1000 |
| गैसकेट सतह का डिज़ाइन | आरएफ |
| अनुरोध पर अन्य आकार या दबाव रेटिंग | |
| मॉडल प्रत्यय कोड | विवरण | ||||||||||
| GXEFM3000 | -1200 | -कॉम | -4mA | -हार्ट | -डीसी | -पं | -टेफ्लॉन1 | -जीआर | -डी1400 | -एक्सडी आईआईसी टी6 जीबी | |
| व्यास | -XXXX | चार डिजिटल: उदाहरण के लिए: 0010: 10 मिमी: 0015: 15 मिमी 0100: 100 मिमी 1000: 1000 मिमी | |||||||||
| ट्रांसमीटर | -कॉम | कॉम्पैक्ट प्रकार | |||||||||
| -रेम | दूरस्थ प्रकार | ||||||||||
| -चमगादड़ | बैटरी बिजली आपूर्ति प्रकार | ||||||||||
| -प्रो | प्रक्रिया नियंत्रण प्रकार | ||||||||||
| सिग्नल आउटपुट | -एन | उत्पादन नही | |||||||||
| -4mA | 4-20mA | ||||||||||
| -पुल | 1~5KHz पल्स | ||||||||||
| -4पुल | 4~20mA / 1~5KHz | ||||||||||
| संचार | -एन | कोई संचार नहीं | |||||||||
| -हार्ट | हार्ट | ||||||||||
| -एमओडी | Modbus- आरटीयू | ||||||||||
| -प्रो | प्रोफिबस | ||||||||||
| -जीपीआरएस | जीपीआरएस नेट | ||||||||||
| -सीडीएमए | सीडीएमए नेट | ||||||||||
| -डब्ल्यूएचआरटी | वायरलेस हार्ट | ||||||||||
| -अन्य | विशेष ऑर्डर | ||||||||||
| बिजली की आपूर्ति | -एसी | 85V ~ 250Vac@46 ~ 63Hz नाममात्र 20W |
|||||||||
| -डीसी | 20~36VDC नाममात्र 20W | ||||||||||
| -चमगादड़ | बैटरी बिजली की आपूर्ति | ||||||||||
| -बैट+ | बैटरी +12Vdc दोहरी बिजली आपूर्ति | ||||||||||
| अन्य | विशेष अनुरोध | ||||||||||
| इलेक्टोर्ड सामग्री | -316एल | स्टेनलेस स्टील 316L | |||||||||
| -हैसबी | हास्टेलॉय बी | ||||||||||
| -HasC | हास्टेलॉय C276 | ||||||||||
| -पं | प्लैटिनम | ||||||||||
| -ता | टैंटलम | ||||||||||
| -ती | टाइटेनियम | ||||||||||
| -स्वागत | वोल्फ्राम कार्बाइड | ||||||||||
| लाइनर सामग्री | -रब1 | नियोप्रीन(-20-60℃) | |||||||||
| -रब2 | नियोप्रीन(-20-90℃) | ||||||||||
| -Tef1 | पॉलीटेट्राफ्लुरोएथिलीन(-30-120℃) | ||||||||||
| -Tef2 | पॉलीटेट्राफ्लुरोएथिलीन(-20-160℃) | ||||||||||
| -पी | पोलीयूरीथेन | ||||||||||
| -एफवीएमक्यू | एफवीएमक्यू | ||||||||||
| -पीएफए | डीएफए | ||||||||||
| -ईटीएफई | एथिलीन टेट्राफ्लुरोरेथिलीन | ||||||||||
| ग्राउंडिंग रिंग | -एन | कोई ग्राउंडिंग रिंग नहीं | |||||||||
| -जीआर | ग्राउंडिंग रिंग | ||||||||||
| -जीई | ग्राउंडिंग इलेक्ट्रोड | ||||||||||
| गीला भाग कनेक्शन विशेषता | -DXX | DXX: D06, D10, D16, D25,D40 D06: DIN PN6: डी10: डीआईएन पिन10डी16: डीआईएन पीएन16; D25: DIN PN25 D40: DIN PN40 आदि |
|||||||||
| -कुल्हाड़ी | एएक्स: ए1, ए3, ए6 ए1: एएनएसआई 150#; ए3: एएनएसआई 300# ए6: एएनएसआई 600# | ||||||||||
| -जेएक्स | जेएक्स: जे1, जे2, जे3 जे1: जेआईएस10के; जे2: जेआईएस 20के; जे3: जेआईएस 30के |
||||||||||
| -डब्ल्यूएफ | वेफर कनेक्शन (DN2.5; DN6 फ्लो मीटर के लिए उपलब्ध) बॉडी सामग्री: स्टेनलेस स्टील | ||||||||||
| -टीआर | स्वच्छता प्रकार के लिए त्रि-क्लैंप (बॉडी सामग्री: स्टेनलेस स्टील) | ||||||||||
| विस्फोटक प्रूफ ग्रेड | -एक्सडी आईआईसी टी6 जीबी | एक्सडी आईआईसी टी6 जीबी | |||||||||
| -एन | जरूरत नहीं | ||||||||||
