Place of Origin:
China
ब्रांड नाम:
Kacise
प्रमाणन:
CE
Model Number:
KUS3000 M18
दस्तावेज़:

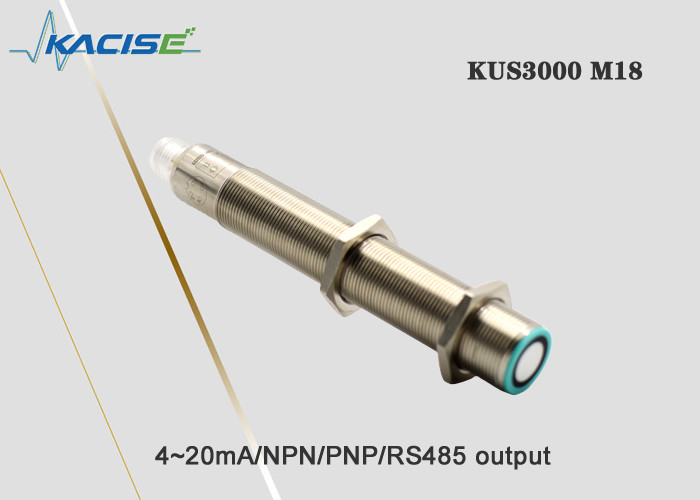

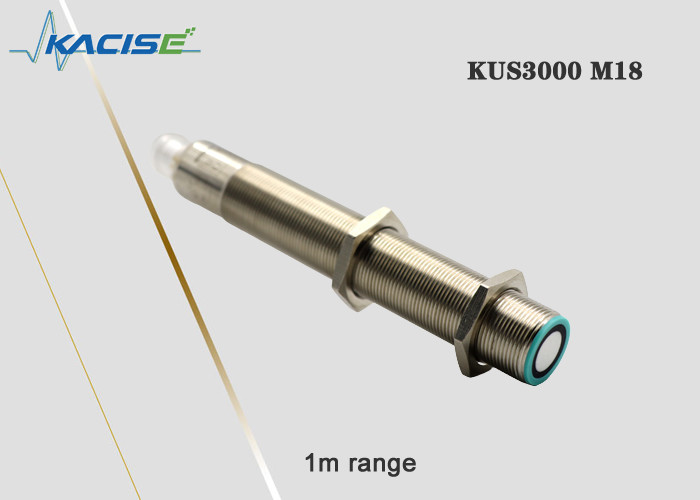

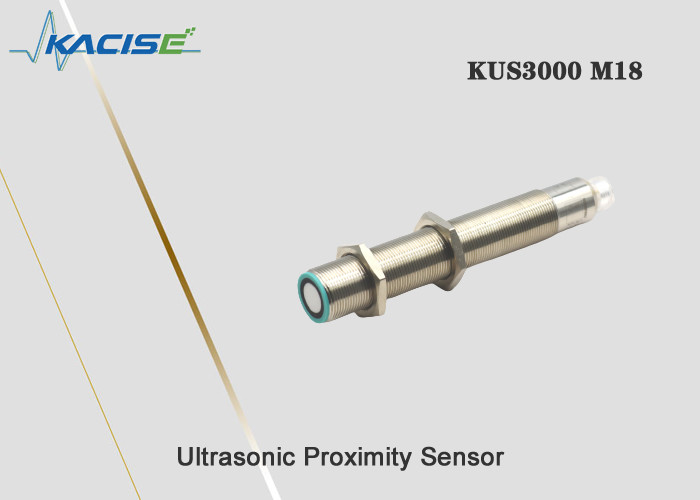

KUS3000 M18 कॉम्पैक्ट हाउसिंग अल्ट्रासोनिक निकटता सेंसर उच्च दोहराव
1आयामी संरचना
इकाई mm है।
M18 श्रृंखला आकार संरचना
2विद्युत इंटरफ़ेस
नोटः इस उत्पाद में दो केबल विनिर्देश हैं, और दोनों विनिर्देशों के केबल वायरिंग निर्देश निम्नलिखित हैं:
| प्रकार ए केबल | प्रकार बी केबल | ||
| पिन1 | ब्राउन | पिन1 | पीला |
| पिन2 | सफेद | पिन2 | काला |
| पिन3 | नीला | पिन3 | लाल |
| पिन4 | काला | पिन4 | हरी |
डिफ़ॉल्ट केबल मिश्रण ग्राहक द्वारा प्राप्त विनिर्देशों पर आधारित है
3. तकनीकी पैरामीटर
| एम18 | |
| रेंज | 150... 1000 मिमी |
| समायोज्य अंतराल सीमा | 150....1000 मिमी |
| अंधा धब्बा | 0... 150 मिमी |
| प्रतिक्रिया समय | लगभग 10 एमएस |
सूचक प्रकाश
| नीली एलईडी रोशनी | नीली रोशनी चमकती है कि कैलिब्रेशन किया जा सकता है। नीली और अन्य स्थिरांक से संकेत मिलता है कि सेंसर की बिजली की आपूर्ति सामान्य है।बिजली चालू होने के बाद 5 मिनट के भीतर नीली रोशनी चमक जाएगा, यह दर्शाता है कि उपयोगकर्ता आउटपुट समायोजन और कैलिब्रेशन कर सकता है। 5 मिनट के बाद, नीली रोशनी हमेशा यह दर्शाता है कि सेंसर कैलिब्रेशन कमांड प्राप्त नहीं कर सकता है। . |
| टेलो एलईडी लाइट | इसका उपयोग यह इंगित करने के लिए किया जाता है कि मापी गई वस्तु का पता लगाया गया है या नहीं। कैलिब्रेशन चरण के दौरान, पीली रोशनी चमकती है जो वर्तमान कैलिब्रेशन स्थिति को लॉक करने के लिए इंगित करती है,और यह अगले कैलिब्रेशन राज्य के लिए स्विच किया जा सकता है. |
| लाल एलईडी प्रकाश |
सामान्य कामकाजी स्थिति में, लाल प्रकाश चालू नहीं है, और लाल प्रकाश चालू है कि वहाँ एक गलती है इंगित करने के लिए। कैलिब्रेशन प्रक्रिया के दौरान, चमकती लाल रोशनी इंगित करती है कि सेंसर वर्तमान गूंज या अनंत स्थिति को लॉक करता है, और उपयोगकर्ता अगली कैलिब्रेशन स्थिति पर स्विच कर सकता है। |
विद्युत मापदंड
| आपूर्ति वोल्टेज | 13... 30 वी डीसी, विशेष व्यापक वोल्टेज आवश्यकताओं अनुकूलित किया जा सकता है |
| नो लोड करंट I0 | ≤ 45 एमए |
आईओटी-स्पेक्ट्रिक मॉडल
| आपूर्ति वोल्टेज | 3.3-12 डीसी, लहर 10 % एसएस |
| बिजली की खपत I0 | ≤ 15 mA, स्लीप मोड≤1mA, सीरियल वेकअप, |
आउटपुट
| आउटपुट प्रकार |
1 स्विच आउटपुट पीएनपी आउटपुट सामान्य रूप से खुला और लंबे समय तक बंद किया जा सकता है 2 स्विच आउटपुट एनपीएन आउटपुट सामान्य रूप से खुला और लंबे समय तक बंद प्रोग्राम करने योग्य 3 एनालॉग वोल्टेज आउटपुट 0-10V प्रोग्राम करने योग्य। 4 एनालॉग 4-20mA आउटपुट प्रोग्राम करने योग्य 5 RS485 आउटपुट E4 प्रोग्राम करने योग्य। |
| अतिप्रवाह | 200 एमए, रिवर्स पोलरिटी सुरक्षा, शॉर्ट सर्किट सुरक्षा |
| डिफ़ॉल्ट सेटिंग |
M18 स्विच बिंदु A1: 150 मिमी स्विच बिंदु A2: 1000 मिमी M30 प्रकार 1 स्विच बिंदु A1 200 मिमी स्विच बिंदु A2: 2000 मिमी M30 प्रकार 2 स्विच बिंदु A1 300mm स्विच बिंदु A2: 4000mm M30 प्रकार 3 स्विच बिंदु A1 500 मिमी स्विच बिंदु A2: 6000 मिमी |
| आउटपुट वोल्टेज गिरावट | ≤ 2.5 V |
| पुनरावृत्ति | ≤ 1 % |
| चालू-बंद स्तर f | ≤ 13 हर्ट्ज उच्च आवृत्ति अनुकूलित किया जा सकता है |
| डिफ़ॉल्ट हाइस्टेरिसिस विशेषता आयाम | सेट मूल्य का 5%, विशेष आवश्यकताओं अनुकूलित किया जा सकता है |
| तापमान मुआवजा सीमा | -40°C से 85°C |
तापमान की आवश्यकताएं
| कार्य तापमान | -25...70°C (248...343K) |
| भंडारण तापमान | -40...85°C ((233...358K) |
यांत्रिक भाग का वर्णन
| संबंध | V1 कनेक्टर ((M12×1), 4-पिन |
| सुरक्षा वर्ग | IP65 अन्य अनुकूलित किया जा सकता है |
| खोल सामग्री | निकेल-प्लेटेड तांबा, अन्य अनुकूलित किया जा सकता है |
नोटः जब M18 उत्पाद और M30 उत्पाद में 4-20mA एनालॉग आउटपुट होता है, तो मीटर कनेक्शन विधि 550,600 उत्पाद से भिन्न होती है।चूंकि M18 और M30 उत्पादों के आउटपुट टर्मिनल को VDD द्वारा संचालित किया जाता है, जैसा कि चित्र 1 में दिखाया गया है, मीटर को बिजली आपूर्ति पोर्ट से जोड़ा जाना चाहिए। आउटपुट टर्मिनल और आउटपुट टर्मिनल के बीच कनेक्शन निर्देश आरेख चित्र 2 में दिखाया गया हैः
चित्र 1 आउटपुट पावर सप्लाई सर्किट आरेख
चित्र 2 कनेक्शन विधि का आरेख
4. आदेश की जानकारी
| कअमेरिका | प्रकार | आउटपुट | रेंज | वर्णन करना | |
| एम18 | M18 आवास, अधिकतम माप सीमा 1 मीटर है | ||||
| M30-Type1 | M30 अधिकतम माप सीमा 2 मीटर है | ||||
| M30-Type2 | M30 अधिकतम माप सीमा 3 मीटर है | ||||
| M30-Type3 | M30 अधिकतम माप सीमा 6 मीटर है, 8 मीटर अनुकूलित किया जा सकता है | ||||
| अनुकूलित | शेल उपयोगकर्ता अनुकूलन का समर्थन करता है | ||||
| एनपीएन | एनपीएन के रूप में आउटपुट | ||||
| पीएनपी | पीएनपी के रूप में उत्पादन | ||||
| 10वोट आउट | आउटपुट एनालॉग 0-10V है, बिजली की आपूर्ति की आवश्यकता 11V से अधिक है | ||||
| 5Vout | आउटपुट एनालॉग 0-5V है, बिजली की आपूर्ति की आवश्यकता 6V से अधिक है | ||||
| mAout | आउटपुट एनालॉग 4-20mA है | ||||
| RS485 | आउटपुट RS485 Modbus प्रोटोकॉल है, कृपया विशिष्ट विवरण के लिए सॉफ्टवेयर इंटरफ़ेस मैनुअल देखें। | ||||
| XXX मिमी | ग्राहक रैखिक अंतराल या स्विच अंतराल निर्दिष्ट करता है, जो कारखाने में सेट किया जा सकता है | ||||
| KUS | M30 | RS485 | 2000 मिमी | ||
5आवेदन
