Place of Origin:
CHINA
ब्रांड नाम:
KACISE
प्रमाणन:
CE
Model Number:
KPG201C

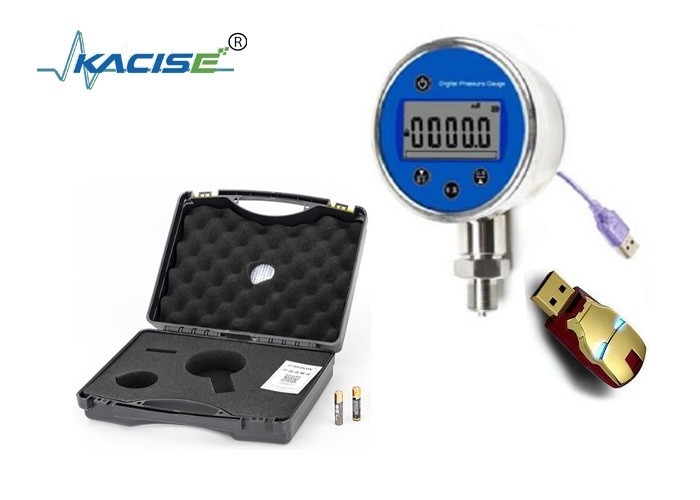

डेटा लॉगर के साथ काइसे IP66 उच्च सटीकता व्यापक दबाव रेंज डिजिटल दबाव गेज
1. अवलोकन
केपीजी201सी सटीक डिजिटल प्रेशर गेज उच्च परिशुद्धता कम शक्ति वाले बड़े पैमाने पर एकीकृत सर्किट को कोर डिवाइस के रूप में उपयोग करता है, जो मुख्य रूप से उच्च परिशुद्धता माप चिप से बना है,बैटरी चार्जिंग सुरक्षा सर्किट, सेंसर और सिग्नल प्रोसेसिंग सर्किट।
उत्पाद में एक माइक्रोप्रोसेसर का उपयोग किया जाता है जो स्वचालित रूप से उपकरण के शून्य बहाव, गैर-रैखिकता आदि की क्षतिपूर्ति और सुधार करता है।और उपकरण की सटीकता और विश्वसनीयता सुनिश्चित करने के लिए उच्च स्थिरता दबाव सेंसर जैसे उच्च प्रदर्शन उपकरणों का उपयोग करता है. मीटर अपने आप से विभिन्न कार्य मापदंडों को सेट कर सकता है, आवेदन लचीला है, और विभिन्न कार्यों का चयन किया जा सकता है। 11000 टुकड़ों तक डेटा संग्रहीत किया जा सकता है,और भंडारण समय स्वयं से सेट किया जा सकता है.
2विशेषताएं
3. पैरामीटर
| पद | विनिर्देश. |
| दबाव सीमा | -100kpa~250pa~5kpa~250Mpa |
| सटीकता | 00.5%, 0.4%, 0.2%, 0.1%, 0.05%, 0.02% |
| प्रदर्शन | 5-अंकीय गतिशील प्रदर्शन + प्रतिशत संकेतक |
| दबाव इकाई | Pa, kPa, MPa, psi, bar, mbar, mmH2O, mmHg, inH2O, inHg, kgf/cm2 |
| अधिभार दबाव | 150% एफएस |
| विनाश दबाव | 200% एफएस |
| विद्युत आपूर्ति | 4.2V रिचार्जेबल लिथियम बैटरी |
| तापमान | -20 °C ~ 60 °C |
| आर्द्रता | ≤ 85% आरएच |
| कैलिब्रेशन वातावरण | 20 °C ± 2 °C |
| धमाका प्रतिरोधी स्तर | ExiaIICT4 वैकल्पिक |
| आईपी ग्रेड | IP66 |
| डेटा रिकॉर्ड सीमा | 11000 |
| प्रक्रिया कनेक्शन | M20 × 1.5 (पुरुष), विशेष धागा अनुकूलन योग्य |
| आयाम | ऊंचाई 170mm, चौड़ाई 110mm, मोटाई 50mm |
4. डिस्प्ले पैनल और कुंजी
1, बटन विवरण
2. डिस्प्ले विवरण
5. कैलिब्रेशन
यदि दबाव डिस्प्ले गलत है और दबाव कैलिब्रेशन की आवश्यकता है, तो कंपनी से संपर्क करें और पेशेवर को समझाएं।
नोटः गैर-पेशेवरों को प्रेशर गेज को गंभीर क्षति से बचने के लिए प्रेशर गेज को कैलिब्रेट करने की अनुमति नहीं है।
6. मूल कार्य उपयोग
बिजली चालू और बंद
पावर ऑन और ऑफ करने के लिए संक्षिप्त प्रेस करें। पावर चालू होने के बाद, स्क्रीन दबाव गेज की सीमा प्रदर्शित करेगी।
बैकलाइट चालू और बंद
बैकलाइट को चालू/बंद करने के लिए संक्षिप्त प्रेस करें। बैकलाइट 5 सेकंड के बाद स्वचालित रूप से बंद हो जाती है।
दबाव साफ
प्रेशर गेज के प्रेशर पोर्ट को वायुमंडल तक दबाएं। यदि वर्तमान प्रेशर माप मूल्य शून्य कैलिब्रेशन रेंज के भीतर है, तो मापा गया मूल्य साफ करने के लिए ′′zero′′ दबाएं।सफल होने पर, CAL-0 दिखाई देगा।
डेटा रिकॉर्डिंग
प्रेशर गेज के डेटा लॉगिंग फ़ंक्शन को शुरू/बंद करने के लिए ¥ यूनिट ¥ को लगभग 5 सेकंड तक दबाए रखें। यदि भंडारण चिह्न दिखाया गया है, तो डिस्प्ले का विवरण देखें।इसका मतलब है कि यह वर्तमान में भंडारण की स्थिति में हैयदि भंडारण पूर्ण है, तो दबाव गेज ₹FULL ₹ प्रदर्शित करेगा।
ध्यान देंः स्टोरेज की स्थिति पुनः आरंभ करने के बाद स्वचालित रूप से समाप्त हो जाती है.
संचार
संवाद करने से पहले, सबसे पहले, कंप्यूटर के लिए दबाव गेज कनेक्ट करें, तो प्रारंभिक यूएसबी ऑपरेशन में प्रवेश करने के लिए मेनू बटन दबाएं।कंप्यूटर सॉफ्टवेयर अगले चरण के लिए खोला जाएगा. अगर "LOAD" कुछ सेकंड के लिए प्रदर्शित किया जाता है, तो "ERR-C" कुछ सेकंड के लिए प्रदर्शित किया जाता है और फिर सामान्य इंटरफ़ेस पर लौटता है, तो यह विफल रहता है. इस समय,आप संचार लाइन बदल सकते हैं या फिर से काम करने के लिए दबाव गेज को पुनरारंभ कर सकते हैं. डेटा स्थानांतरण पूरा होने के बाद, सामान्य इंटरफ़ेस पर लौटने के लिए खोलने की कुंजी दबाएं.
नोटः संचार स्थिति में प्रवेश करने के बाद, दबाव गेज स्वचालित रूप से भंडारण स्थिति से बाहर निकल जाएगा।
7. मेनू निर्देश सेट करना
मेनू में प्रवेश करें
सेटअप मेन्यू में प्रवेश करने से पहले, आपको अपना पासवर्ड दर्ज करना होगा और पासवर्ड ₹503 है। ऑपरेशन विधि निम्नानुसार है:
नोटः यदि पासवर्ड गलत प्रविष्ट किया गया है, तो, ′′Err-0′′ प्रदर्शित किया जाएगा और सामान्य इंटरफ़ेस पर वापस आ जाएगा।
मेनू विकल्प सेट करें
सेटअप मेनू में 2 विकल्प हैं, जो हैंः
1-इंट 2-मोड
निम्नानुसार समझाइए:
उपरोक्त दो विकल्पों का चयन करने के लिए ️ बैकलाइट ️ और ️ शून्य ️ कुंजी दबाएँ, चयनित आइटम सेटिंग्स दर्ज करने के लिए ️ मेनू ️ बटन दबाएँ, और सामान्य इंटरफ़ेस पर लौटने के लिए ️ बंद ️ बटन दबाएँ.
भंडारण अंतराल सेट करें
इस इंटरफ़ेस में प्रवेश करने के बाद, वर्तमान भंडारण अंतराल समय (सेकंड में) प्रदर्शित किया जाता है।संख्या जोड़ने/घटाने के लिए Backlight और Correct Zero कुंजी दबाएँ. पहला बिट सेट है. उसके बाद, दूसरी सेटिंग में प्रवेश करने के लिए मेनू बटन दबाएं. सेटिंग पूरा होने के बाद, यदि संख्या (1-7200) की सीमा के भीतर है,यह स्टोर और पिछले इंटरफ़ेस पर लौट जाएगा. इस समय, सेटिंग पूरा हो गया है. यदि यह सीमा से बाहर है, यह प्रदर्शित किया जाएगा. "Err-0" और पिछले इंटरफ़ेस पर लौटें, जो अभी भी अंतिम सेटिंग डेटा है.किसी भी समय वर्तमान ऑपरेशन से बाहर निकलने और पिछली स्क्रीन पर लौटने के लिए "शटडाउन" बटन दबाएं.
नोटः उपकरण की फैक्टरी डिफ़ॉल्ट माप गति 0010 है (10 सेकंड एक बार)
मोड सेटिंग
इस इंटरफ़ेस में प्रवेश करने के बाद, वर्तमान मोड प्रदर्शित किया जाता है. मोड स्विच करने के लिए दबाएँ ️Backlight ️ या ️Zero ️. चयन करने के बाद,सेटिंग को पूरा करने और पिछले इंटरफ़ेस पर लौटने के लिए मेनू बटन दबाएं.
Mod1 का चयन करें, प्रेशर गेज की प्रेशर सैंपलिंग आवृत्ति 1 सेकंड है।
Mod2 का चयन करें, प्रेशर गेज की प्रेशर सैंपलिंग आवृत्ति सेट स्टोरेज अंतराल समय है।
ऊपर का तीर मोड फ्लैग है, जिसे Mod2 के रूप में प्रदर्शित किया जाता है और Mod1 के रूप में प्रदर्शित नहीं किया जाता है.
सामान्य परिस्थितियों में, यदि आप प्रेशर गेज की जांच करना चाहते हैं, तो आप Mod1 का उपयोग कर सकते हैं।
नोटः स्टोरेज फ़ंक्शन का उपयोग करते समय, बैटरी जीवन को बढ़ाने के लिए Mod2 का उपयोग करने की सिफारिश की जाती है। मोड में एक स्वचालित सहेजें फ़ंक्शन है,और स्वचालित रूप से रीबूट करने के बाद अंतिम बंद करने से पहले सेटिंग मोड में प्रवेश करता है.
8भंडारण कार्य संचालन
डाटा मिटाना
पासवर्ड इनपुट इंटरफेस में प्रवेश करने के बाद, पासवर्ड दर्ज करें ¥600 ¥, ¥ मेनू ¥ बटन दबाएं, प्रेशर गेज ¥ ओके ¥ प्रदर्शित करता है, डेटा हटाना पूरा हो गया है और सामान्य इंटरफ़ेस वापस आ गया है।
समय देखें
पासवर्ड इनपुट इंटरफेस में प्रवेश करने के बाद, पासवर्ड दर्ज करें 601, प्रेशर गेज बारी-बारी से वर्ष-महीने-दिन-घंटे-मिनट-सेकंड प्रदर्शित करेगा और स्वचालित रूप से सामान्य इंटरफ़ेस पर वापस आ जाएगा।
रिकॉर्ड की संख्या देखें
पासवर्ड इनपुट इंटरफ़ेस में प्रवेश करने के बाद, पासवर्ड दर्ज करें 602, प्रेशर गेज वर्तमान में संग्रहीत डेटा की संख्या प्रदर्शित करेगा और स्वचालित रूप से सामान्य इंटरफ़ेस पर वापस आ जाएगा।
9स्थापना और रखरखाव
स्थापना
रखरखाव
