Place of Origin:
China (Mainland)
ब्रांड नाम:
Kacise
प्रमाणन:
ce,ISO9001
मॉडल संख्या:

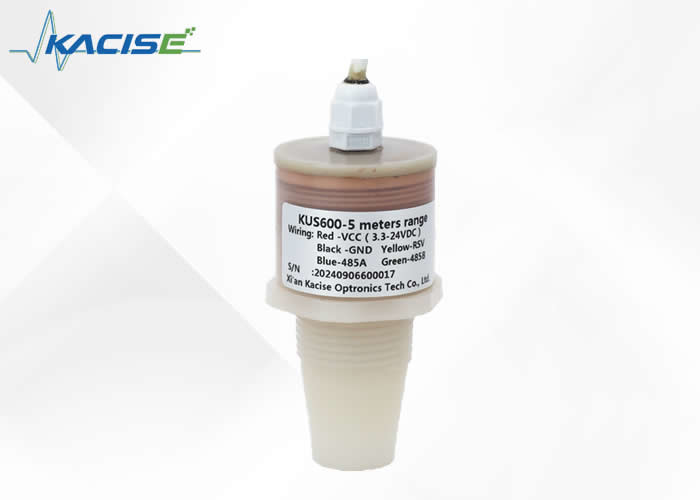

KUS600
दस्तावेज़:
1. पैरामीटर
|
मॉडल: KUS600 |
|
|
माप सीमा |
600... 5000 मिमी। माप दूरी 6 मीटर तक पहुंच सकती है यदि बिजली की आपूर्ति 24V है। |
|
अंधा स्थान |
600 मिमी |
|
आपूर्ति वोल्टेज |
3.3... 24 वीडीसी, रिपल 10 % एसएस |
|
निर्बाध भार पर आपूर्ति करंट I0 |
नींद के दौरान ≤ 20 एमए सक्रिय अवधि और ≤0.3 एमए |
|
आउटपुट सिग्नल |
0-10V. 0-3V 0-5V /4-20mA/NPN/PNP/RS485 एनालॉग आउटपुट. |
|
माप की सटीकता |
≤ 1 % एफ.एस. |
|
तापमान मुआवजा |
हाँ |
|
विभिन्न प्रकार का संकल्प |
0.1 मिमी; |
कार्य की शर्तें
| कार्य तापमान | -40...85°C ((233...358K) |
| भंडारण तापमान | -40...85°C ((233...358K) |
अन्य निर्देश
|
विद्युत कनेक्शन |
5-कोर केबल (एनालॉग आउटपुट), 6-कोर केबल (स्विच आउटपुट); |
|
सुरक्षा वर्ग |
IP68 |
|
खोल सामग्री |
पीवीसी/पीवीडीएफ/पीटीएफई/एबीएस |
|

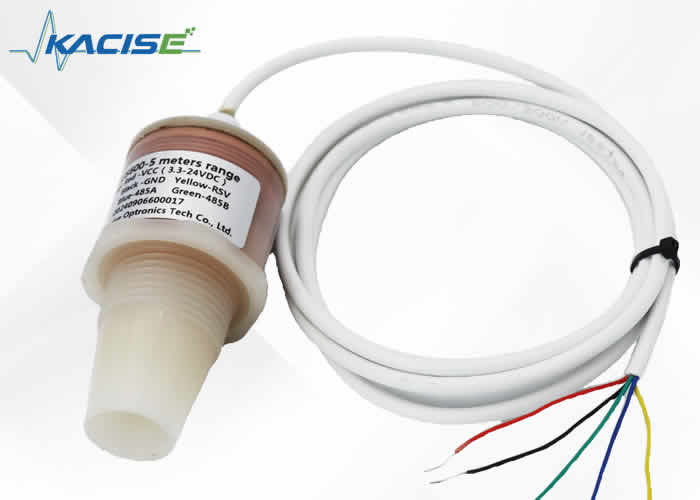

केबल का रंग |
पिन |
Dनिबंध |
नोट |
|
लाल |
1 |
विद्युत आपूर्ति |
|
|
काला |
2 |
जीएनडी |
|
|
पीला |
3 |
एनालॉग आउटपुट |
600B मोड 1 या 0 में काम करेगा, यदि 4-20mA, 0-3.3V 0-5V एनालॉग आउटपुट का उपयोग किया जाता है, तो पावर सेविंग मोड में काम नहीं कर सकता है। |
|
नीला |
4 |
RS485A+ |
टीटीएल आउटपुट सिग्नल के लिए टीटीएल-टीएक्सडी |
|
हरी |
5 |
RS485B- |
टीटीएल आउटपुट सिग्नल के लिए टीटीएल-आरएक्सडी |
स्विच आउटपुट के लिए
|
केबल का रंग |
पिन |
Dनिबंध |
नोट |
|
लाल |
1 |
विद्युत आपूर्ति |
|
|
काला |
2 |
जीएनडी |
|
|
पीला |
3 |
स्विच आउटपुट |
लोड करंट 1A@60V |
|
Wहिट करना |
4 |
स्विच आउटपुट |
|
|
ब्राउन |
5 |
RS485A+ |
टीटीएल आउटपुट सिग्नल के लिए टीटीएल-टीएक्सडी |
|
हरी |
6 |
RS485B- |
टीटीएल आउटपुट सिग्नल के लिए टीटीएल-आरएक्सडी |
आरेख में इकाई मिमी है
4. मैंnस्टैमैंमैंअtion cअददitiपरs
यदि सेंसर को पर्यावरण तापमान 0°C से नीचे गिरने पर स्थापित किया जाता है, तो यह सुरक्षा उपायों पर अच्छी तरह से काम करना चाहिए।यह आवास धागे के बीच में तय किया जाना है.
5आदेश की जानकारी
|
KUS |
शरीर का आकार |
आउटपुट |
अधिकतम सीमा |
विवरण |
|
|
600 |
|
||
|
|
अनुकूलित |
अनुकूलित |
||
|
|
|
SW |
स्विच आउटपुट (एनपीएन या पीएनपी के लिए ऑनलाइन विन्यस्त) |
|
|
|
|
mA |
3 तार 4-20mA आउटपुट |
|
|
|
|
10V |
आउटपुट वोल्ट 0-10V है |
|
|
|
|
5V |
आउटपुट Vout 0-5V है बिजली की आपूर्ति सीमा कम से कम 5.0 है |
|
|
|
|
3.3V |
आउटपुट वोल्ट 0-3.3V है बिजली की आपूर्ति सीमा कम से कम 3.3 है |
|
|
|
|
RS485 |
आउटपुट RS485 है |
|
|
|
|
टीटीएल |
UART TTL आउटपुट |
|
|
|
|
|
XXX मिमी |
Xxx मिमी अधिकतम सीमा का पता लगाया जा सकता है, डिफ़ॉल्ट लंबाई 1 मीटर है |
|
KUS |
600 |
RS485 |
5000 मिमी |
|
6पैकिंग और शिपिंग
