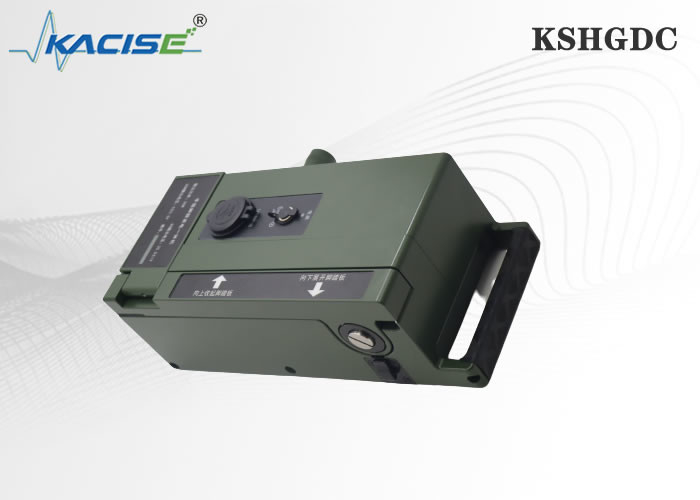

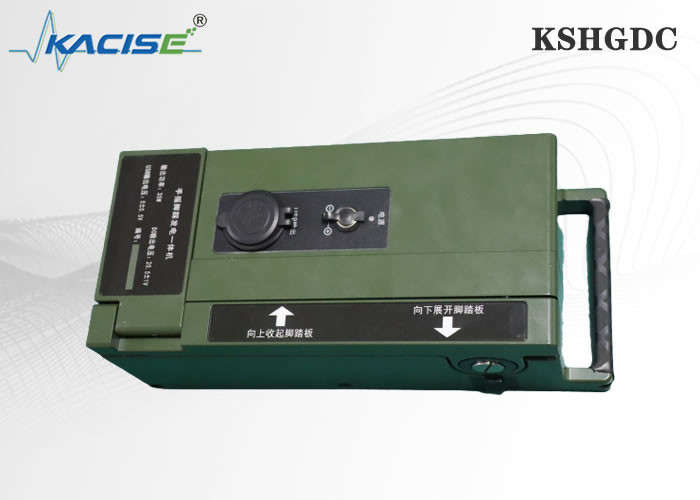

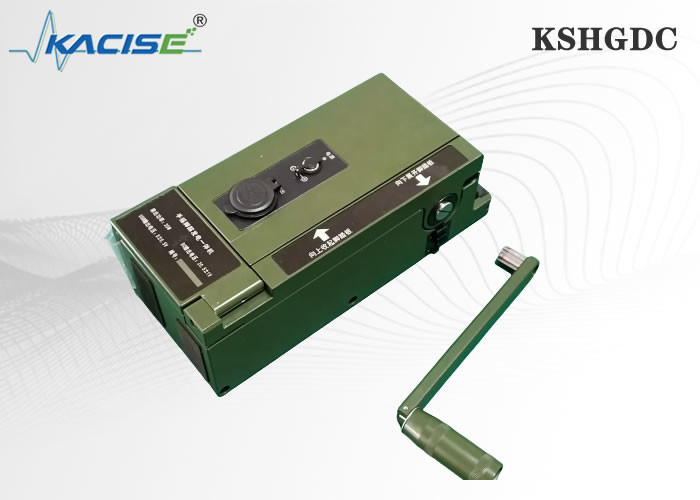

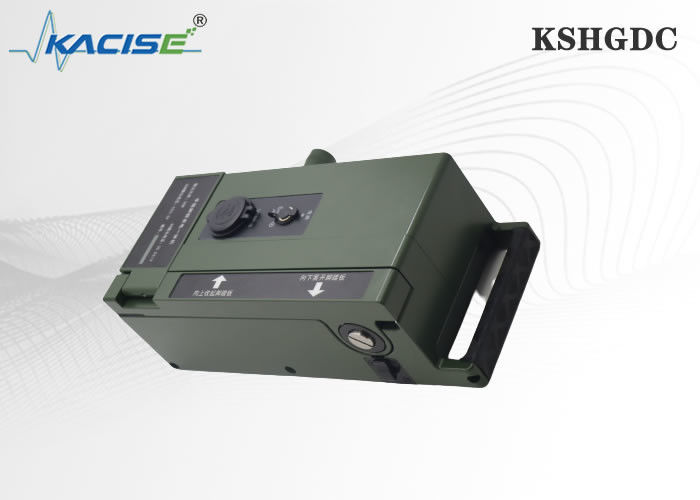

केएसएचजीडीसी सैन्य हैंड क्रैंक जनरेटर
1. सामान्य विवरण
1.1 आवेदन
यह हैंड जनरेटर रेडियो सेट और 16.8V और 5V वोल्टेज के साथ बैटरी चार्ज करने के लिए एक उभरता हुआ डीसी बिजली स्रोत है।यह सैन्य आपात स्थिति के लिए भंडारण बैटरी में तैरते चार्ज में लगातार संचालित बिजली की आपूर्ति कर सकते हैं.
उत्पाद की विशेषताएंः
1.2 मुख्य विनिर्देश
मुख्य मापदंड
| विशेषता | विवरण | नोट |
| चार्ज करने की क्षमता | 16V±1V 2.5A ((सामान्य) | |
| आउटपुट क्षमता | 14.5V±0.5V 5A | |
| आउटपुट वोल्टेज क्लैंप मान | 29Vdc | आउटपुट वोल्टेज क्रैंकिंग गति के साथ सकारात्मक रूप से सहसंबंधित है |
| क्रंचिंग गति | 90-150 आर/मिनट (सामान्य) | यह सुनिश्चित करने के लिए कतरनी गति नियंत्रित करने के लिए हरे रंग की रोशनी पर नेतृत्व किया; इसका मतलब है कि जनरेटर उचित कामकाजी स्थिति में काम कर रहा है |
| आउटपुट वोल्टेज | 12-24 वोल्ट का आदेश | |
| आउटपुट शक्ति | 60W सामान्य, 80W अधिकतम | |
| वोल्टेज लहराना | 25mV | |
| आउटपुटउटवोल्टेज उतार-चढ़ावचर भार के अनुसार | आउटपुट का 10%ut नाममात्र मूल्य (अधिकतम) | |
| कार्य जीवन | 1200 घंटों का नाम | |
| आउटपुट शॉर्ट सर्किट सुरक्षा | समर्थित | |
| अनुप्रयोग वातावरण |
तापमानः-40°C+70°C. सापेक्ष आर्द्रताः 0%~95% ((40°C) कंपन:5.5-200 हर्ट्ज @1.5g |
वर्षा प्रतिरोधी |
| आकार | शरीर 145 मिमी × 85 मिमी × 70 मिमी। | वजन 1.8 किलोग्राम (क्रैंक के साथ) |
| फ्रेमर: 800mm × 430mm × 285mm | वजन 2.8 किलोग्राम (क्रैंक के साथ) |
1.3 वितरण पैकेज में शामिल हैं
| पद | मात्रा | नोट |
| जनरेटर शरीर | 1 पीसी | |
| एकीकृत फ्रेमर | 1 पीसी | |
| पावर ट्रांसमिशन केबल | 1 पीसी | केबल की लंबाई 2 आउटपुट के लिए 3 कोर केबल और एक सामान्य लूपबैक है। |
| कंधे का बेल्ट | 1 जोड़ी |
|
2 संचालन के सिद्धांत
यह हाथ जनरेटर मानव शक्ति द्वारा संचालित किया जाता है। गियर अप के माध्यम से, यह बिजली उत्पन्न करने के लिए स्थायी चुंबक सिंक्रोनस जनरेटर बनाने के लिए ड्राइविंग बल का उत्पादन करता है।सिलिकॉन डायोड द्वारा सुधारने के बाद, कंडेनसरों द्वारा फ़िल्टर किया जाता है और फिर ट्रांजिस्टर श्रृंखला नियामक द्वारा विनियमित किया जाता है, को बराबर डीसी आउटपुट वोल्टेज में परिवर्तित किया जाता है। चार्जिंग के लिए आउटपुट वोल्टेज अनियंत्रित है।
2.1 गियर ट्रांसमिशन
इस हाथ जनरेटर की शक्ति तीन सीरियल गियर्स द्वारा प्रेषित की जाती है, हैंडल से बिजली जनरेटर के रोटर गियर शाफ्ट में प्रेषित की जाती है और रोटर को घुमाता है।कुल संचरण अनुपात I=Il xI2=7.46x6.71 =50 चूंकि कर्किंग गति 11 Or/min है, इसलिए जनरेटर की रोटर गति लगभग 3000r/min है।
2.2 जनरेटर
जनरेटर की संरचना आउट-रोटर प्रकार की होती है; स्टेटर में स्टार कनेक्शन में 3-चरण वितरित और पिच वाइंडिंग होते हैं। वाइंडिंग को स्टेटर कोर के साथ संयुक्त किया जाता है।रोटर दुर्लभ पृथ्वी स्थायी चुंबक से बना है स्टार के आकार और आठ ध्रुवीय है, हवा से मिटाए गए चुंबक का उपयोग स्थिरता के लिए किया जाता है। जब हैंडल को क्रैंक किया जाता है, तो स्टेटर के संबंध में चुंबकीय क्षेत्र की सापेक्ष गति होती है,और 3-चरण वैकल्पिक वोल्टेज लगभग 200Hz की आवृत्ति के साथ स्टेटर घुमाव में प्रेरित किया जाता है.
2.3 सर्किट का भाग
यह सर्किट 3-चरण ब्रिज प्रकार के रेक्टिफायर और कंडेनसर फिल्टर से बना है। बिजली की आपूर्ति आउटपुट को सीरीज ट्रांजिस्टर द्वारा डीसी पर स्थिर किया जाता है।डिजिटल डिस्प्ले वोल्टेज और वर्तमान सहित काम की स्थिति को दर्शाता है. स्विच गति को नियंत्रित करने के लिए हरे रंग के संकेतक को चालू रखने के लिए स्विच के दौरान क्रैंक, पीले रंग के संकेतक को गति देना चाहिए और लाल रंग के संकेतक को गति कम करना चाहिए।
2.4 सुरक्षा विधि
इस जनरेटर को नियामक इनपुट वोल्टेज और चार्जिंग आउटपुट वोल्टेज को 29V±0 पर सीमित करने के लिए ओवर-वोल्टेज सुरक्षा सर्किट से लैस किया गया है।5V और आपूर्ति किए गए उपकरण को अत्यधिक गति और उच्च वोल्टेज से क्षतिग्रस्त होने से रोकने के लिए
