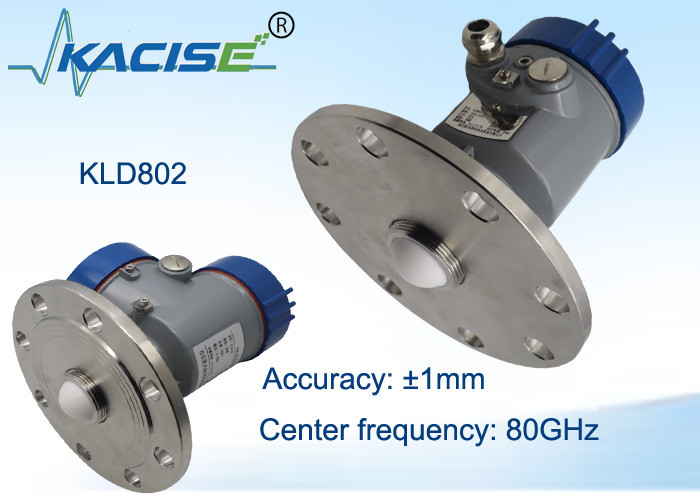

100 मीटर पानी के टैंक के स्तर के माप के लिए 1 मिमी सटीकता 80GHz नॉन कॉन्टैक्ट रडार लेवल गेज

1 मिमी सटीकता गैर संपर्क रडार लेवल गेज एक उत्कृष्ट उत्पाद है। 1 मिमी की सटीकता के साथ अत्यंत सटीक माप प्रदान करता है। यह 100 मीटर तक के पानी के टैंक के स्तर को मापने के लिए उपयुक्त है। गैर संपर्क डिजाइन पहनने और आंसू को कम करता है, विश्वसनीय और लंबे समय तक प्रदान करता है विभिन्न औद्योगिक अनुप्रयोगों के लिए प्रदर्शन।

रडार एंटेना संकीर्ण माइक्रोवेव पल्स प्रसारित करता है जो परिलक्षित होगा परीक्षण किए गए माध्यम की सतह तक पहुँचने पर वापस और फिर से प्राप्त किया संकेत विद्युत प्रणाली के लिए प्रेषित किया जाना चाहिए सर्किट और फिर स्तर संकेतों में परिवर्तित कर दिया। माइक्रोवेव इतनी तेजी से है, माइक्रोवेव के लिए इस्तेमाल किया समय प्रसारण के लिए परीक्षण किया और फिर वापस परिलक्षित माध्यम की सतह लगभग 0 है

• मिलीमीटर तरंग रडार, माप की सटीकता ±2 मिमी तक पहुंच सकती है, और न्यूनतम माप अंधा क्षेत्र 0.05 मीटर है।
• छोटे एंटेना आकार अधिक काम के माप को संतुष्ट करता है शर्तें।
• विभिन्न प्रकार के लेंस एंटेना, छोटे प्रक्षेपण कोण, अधिक केंद्रित ऊर्जा, मजबूत गूंज संकेत, और अन्य रडार की तुलना में उच्च विश्वसनीयता समान औद्योगिक और खनन स्थितियों में उत्पाद।
• इसकी प्रवेश क्षमता अधिक होती है और इसका उपयोग सामान्य रूप से आसंजन और संघनक।
• गतिशील संकेत रेंज बड़ा है, और कम dielectric के माप स्थिर मीडिया अधिक स्थिर है।
• कई माप मोड, तेजी से माप मोड में रडार प्रतिक्रिया

उपकरण स्थापित करते समय, सामग्री के ऊपर इसे स्थापित करने से बचें इनलेट, और संकेत को प्रभावित करने वाले विभिन्न वस्तुओं से बचने की कोशिश, जैसे कि घुमावदार पैडल आदि

विद्युत आपूर्ति

(4×20) mA/HART ((2 तार)

बिजली की आपूर्ति और आउटपुट वर्तमान सिग्नल एक दो कोर परिरक्षित साझा कृपया विशिष्ट आपूर्ति वोल्टेज के लिए तकनीकी डेटा देखें सीमा।

(4×20) mA ((4 तार/6 तार)

बिजली की आपूर्ति को अलग से संचालित किया जाना चाहिए, और एक चार कोर परिरक्षित केबल बिजली की आपूर्ति और वर्तमान संकेत (वर्तमान संकेत) के लिए प्रयोग किया जाता है और RS485 इंटरफ़ेस एक ही समय में आउटपुट किया जा सकता है, और एक छह कोर एक साथ आउटपुट के लिए आश्रित केबल की आवश्यकता होती है) ।

RS485/Modbus

बिजली की आपूर्ति को अलग से संचालित किया जाना चाहिए, और एक चार कोर परिरक्षित केबल का उपयोग बिजली की आपूर्ति और डिजिटल संकेत के लिए किया जाता है। RS485 इंटरफेस एक ही समय में आउटपुट किया जा सकता है, और एक छह कोर परिरक्षित केबल एक साथ आउटपुट के लिए आवश्यक है) ।

कृपया स्थानीय विद्युत संयंत्र की आवश्यकताओं का पालन करें कर्मचारियों के स्वास्थ्य और सुरक्षा के लिए स्थानीय नियमों का पालन करें। सभी उपकरण के विद्युत घटकों पर संचालन पूरा किया जाना चाहिए कृपया यह जानकारी देखें कि क्या यह सुनिश्चित करने के लिए कि उत्पाद विनिर्देश कृपया सुनिश्चित करें कि बिजली की आपूर्ति वोल्टेज लगातार है साधन के नाम की पट्टिका पर की गई आवश्यकताओं के साथ।

यह उपकरण सुरक्षा वर्ग IP66/67 की आवश्यकताओं को पूरी तरह से पूरा करता है, कृपया केबल सीलिंग सिर की जलरोधकता सुनिश्चित करें। जैसा कि नीचे दिखाया गया हैः

यह कैसे सुनिश्चित किया जाए कि स्थापना IP67 की आवश्यकताओं को पूरा करती है:

• सुनिश्चित करें कि सीलिंग सिर क्षतिग्रस्त नहीं है।
• सुनिश्चित करें कि केबल क्षतिग्रस्त नहीं है।
• कृपया सुनिश्चित करें कि इस्तेमाल की जाने वाली केबल्स विद्युत कनेक्शन के नियम।
• विद्युत इंटरफेस में प्रवेश करने से पहले, यह सुनिश्चित करने के लिए केबल नीचे मोड़ कि पानी आवास में बह नहीं होगा, 1 देखें
• कृपया केबल ग्रंथि को कसें, 2 देखें
• कृपया अप्रयुक्त विद्युत इंटरफेस को अंधा प्लग से प्लग करें, 3 देखें

बीम कोण

बीम कोण वह बीम कोण है जिस पर रडार का ऊर्जा घनत्व माइक्रोवेव सिग्नल उत्सर्जित करते हैं। किरण के दायरे से बाहर और हस्तक्षेप करने वाली वस्तुओं द्वारा परिलक्षित किया जा सकता है।

एंटेना का आकार जितना बड़ा और बीम कोण α जितना छोटा होगा, उतना ही कम हस्तक्षेप गूंज उत्पन्न होगा।

अधिक सटीक माप के लिए, किसी भी आंतरिक उपकरणों (जैसे सीमा स्विच, तापमान सेंसर, आधार, वैक्यूम रिंग, हीटिंग कॉइल्स के रूप में, संकेत बीम के दायरे के भीतर) ।

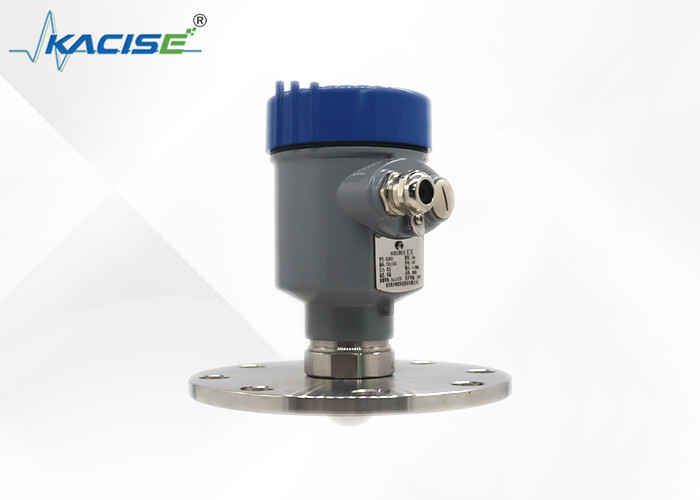

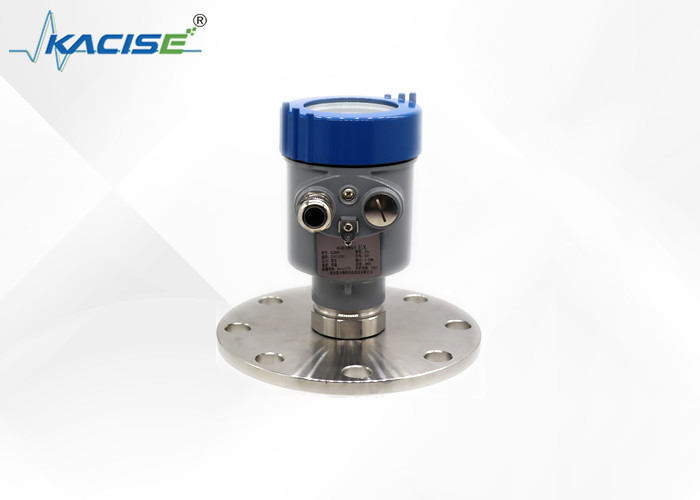

KLD800 श्रृंखला उत्पाद शो
