Place of Origin:
China
ब्रांड नाम:
Kacise
प्रमाणन:
CE
Model Number:
KLD803
दस्तावेज़:
वीडियो

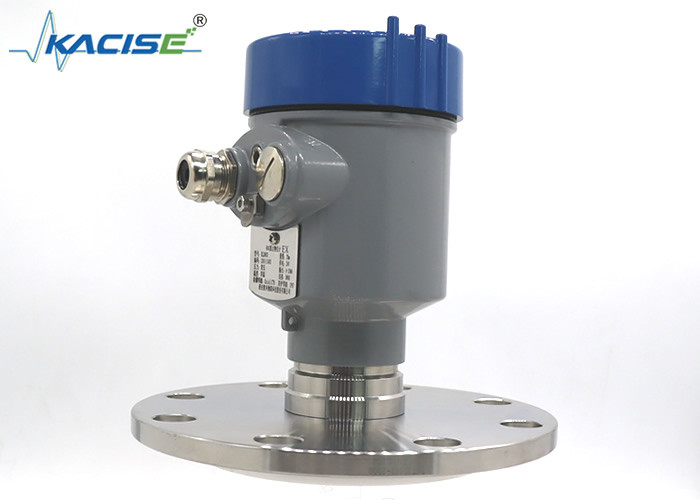

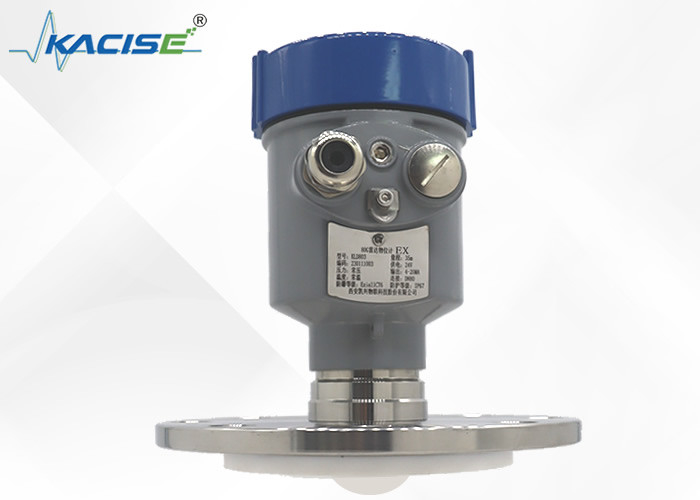

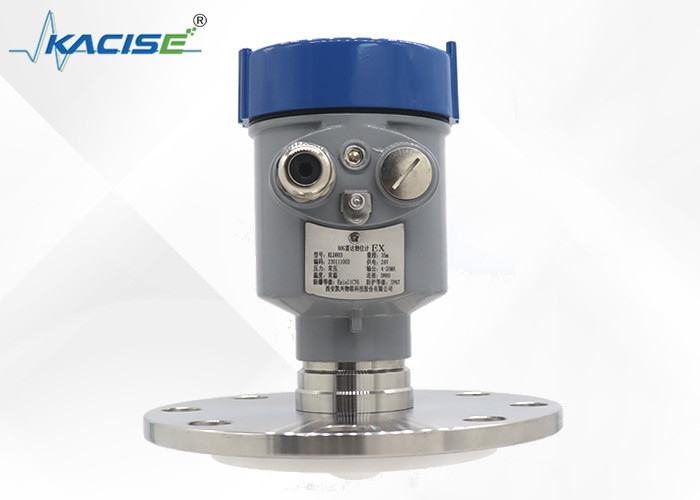

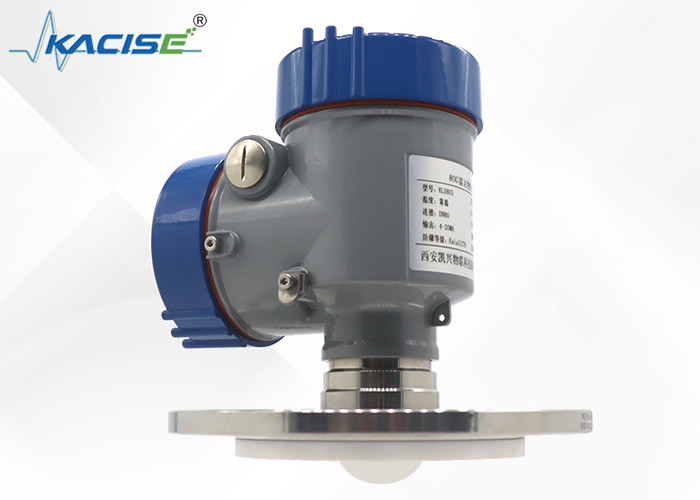

केएलडी803 पीटीएफई विरोधी संक्षारण रडार लेवल गेज एक अत्याधुनिक उपकरण है जिसे सबसे अधिक स्तर माप आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है। इसे पीटीएफई सामग्री से इंजीनियर किया गया है,जो इसे उत्कृष्ट जंग-रोधी गुणों से संपन्न करता है।यह गेज को कठोर और संक्षारक वातावरण जैसे कि रासायनिक भंडारण टैंक, अपशिष्ट जल उपचार सुविधाओं में उपयोग करने में सक्षम बनाता है,और औद्योगिक प्रसंस्करण संयंत्रों जहां पारंपरिक सामग्री जल्दी बिगड़ जाएगा.
इस रडार लेवल गेज की एक उल्लेखनीय विशेषता इसका छोटा अंधा धब्बा है।इसका अर्थ है कि यह जटिल टैंक ज्यामिति या विभिन्न डाइलेक्ट्रिक स्थिरांक वाले पदार्थों के साथ काम करते समय भी अत्यधिक सटीक और विश्वसनीय माप प्रदान कर सकता है।. छोटा अंधा धब्बा त्रुटियों को कम करता है और यह सुनिश्चित करता है कि गेज तरल या ठोस स्तर को सटीकता के साथ पता लगा सकता है। इसे स्थापित करना और कॉन्फ़िगर करना आसान है,मौजूदा प्रक्रिया नियंत्रण प्रणालियों में निर्बाध एकीकरण की अनुमति देता है, वास्तविक समय के स्तर पर डेटा प्रदान करता है जो कुशल संचालन और इन्वेंट्री प्रबंधन के लिए महत्वपूर्ण है।
निरंतर और सटीक माप
रडार लेवल गेज की माप विशेषताओं के कारण, यह पर्यावरण से प्रभावित नहीं होगा, और इसका व्यापक अनुप्रयोग है। यह गैर-संपर्क माप है,माध्यम की सतह से संपर्क नहीं करता है, और विभिन्न माध्यमों को सटीक और तेजी से माप सकता है। जांच तापमान, दबाव, गैस आदि से लगभग प्रभावित नहीं होती है।
इसका कार्य हस्तक्षेप प्रतिध्वनि को दबाना है
जोड़ों के कारण होने वाले हस्तक्षेप गूंज और रडार स्तर गेज के बीम रेंज के भीतर फ़ीडिंग या डिस्चार्जिंग के शोर को आंतरिक फजी लॉजिक कंट्रोल द्वारा स्वचालित रूप से दबाया जा सकता है।
सटीक और सुरक्षित ऊर्जा बचत
रडार लेवल गेज वैक्यूम और दबाव के तहत माप सकता है, और यह सटीक और सुरक्षित है। बिना किसी प्रतिबंध के हो सकता है, विभिन्न अवसरों पर लागू हो सकता है।रडार लेवल गेज में प्रयुक्त सामग्री के रासायनिक और यांत्रिक गुण काफी स्थिर हैं, और सामग्री को पुनर्नवीनीकरण किया जा सकता है, जो पर्यावरण के अनुकूल है।
कोई रखरखाव नहीं और मजबूत संचालन
लगभग अबाधित, मापने के माध्यम के साथ कोई सीधा संपर्क नहीं, यह लगभग सभी प्रकार के अवसरों में इस्तेमाल किया जा सकता है, जैसे वैक्यूम माप, तरल स्तर माप या सामग्री स्तर माप,आदिउन्नत सामग्रियों के उपयोग के कारण, यह अत्यंत जटिल रासायनिक और भौतिक परिस्थितियों के लिए टिकाऊ है, और यह सटीक, संचालित, दीर्घकालिक स्थिर एनालॉग या डिजिटल स्तर के संकेत प्रदान कर सकता है।
आसान रखरखाव और सरल संचालन
रडार लेवल गेज में दोष अलार्म और स्व-निदान कार्य हैं। ऑपरेशन डिस्प्ले मॉड्यूल द्वारा संकेतित त्रुटि कोड के अनुसार दोष का विश्लेषण करें,समय पर दोष का पता लगाना और उसे समाप्त करना, रखरखाव और कैलिब्रेशन को अधिक सुविधाजनक और सटीक बनाने और उपकरण के सामान्य संचालन को सुनिश्चित करने के लिए।
अनुप्रयोगों की विस्तृत श्रृंखला, लगभग सभी मीडिया को माप सकता है
टैंक शरीर के आकार से, रडार लेवल गेज गोलाकार टैंक, क्षैतिज टैंक, बेलनाकार टैंक, बेलनाकार शंकु टैंक, आदि के तरल स्तर को माप सकता है; टैंक समारोह से,यह भंडारण टैंकों और बफर टैंकों के तरल स्तर को माप सकता है. , माइक्रोवेव ट्यूब, और बायपास ट्यूब तरल स्तर को मापने के लिए; मापा माध्यम से, यह तरल, कणों, स्लरी, आदि को माप सकता है।
| मध्यम | मजबूत संक्षारक तरल, भाप, फोम |
| माप सीमा | 0.1m10/20/30/60/100m |
| प्रक्रिया कनेक्शन | फ्लैंज ≥ DN50 |
| प्रक्रिया का तापमान | -40 ̊130°C |
| प्रक्रिया दबाव | -0.1~2.5 एमपीए |
| एंटेना का आकार | 34 मिमी लेंस एंटेना |
| एंटीना सामग्री | पीटीएफई |
| सटीकता | ±2 मिमी (35 मीटर से कम की सीमा) ±5 मिमी (35 मीटर से 100 मीटर के बीच की सीमा) |
| सुरक्षा वर्ग | IP67 |
| केंद्र आवृत्ति | 80GHz |
| प्रक्षेपण कोण | 3° |
| विद्युत आपूर्ति | दो तार /DC24V |
| चार तार /DC12~24V | |
| चार तार /AC220V | |
| आवरण | एल्यूमीनियम/स्टेनलेस स्टील |
| संकेत आउटपुट | दो तार: 4...20mA/HART प्रोटोकॉल |
| चार तार: 4...20mA/ RS485 मॉडबस |
मिमी में इकाई:
फ्लैंज की स्थापना
जब फ्लैंज की स्थापना का उपयोग किया जाता है, तो उपकरण और टैंक के बीच न्यूनतम दूरी
दीवार 200 मिमी होनी चाहिए।
1 डेटम विमान
2 पोत केंद्र या समरूपता अक्ष
लिफ्टिंग इंस्टॉलेशन
रडार तरंग विद्युत चुम्बकीय तरंग का एक विशेष रूप है। रडार लेवल गेज सामग्री के स्तर का पता लगाने के लिए विद्युत चुम्बकीय तरंग के विशेष प्रदर्शन का उपयोग करता है।विद्युत चुम्बकीय तरंगें अंतरिक्ष वाष्प और धूल जैसे हस्तक्षेप स्रोतों में प्रवेश कर सकती हैं, और बाधाओं पर आने पर आसानी से प्रतिबिंबित होते हैं। मापा गया माध्यम की चालकता जितनी अच्छी होगी या डायलेक्ट्रिक स्थिरता जितनी अधिक होगी, इको सिग्नल का प्रतिबिंब प्रभाव उतना ही बेहतर होगा।
रडार तरंग की आवृत्ति जितनी अधिक होगी, प्रक्षेपण कोण उतना ही छोटा होगा, प्रति इकाई क्षेत्र में ऊर्जा (चुंबकीय प्रवाह या क्षेत्र की ताकत) उतनी ही अधिक होगी, तरंग का क्षीणन उतना ही छोटा होगा,और रडार लेवल गेज का माप प्रभाव जितना बेहतर होगा.
स्थापना में ध्यान देने योग्य समस्याएं
(1) तरल पदार्थों को मापने के लिए सेंसर की धुरी माध्यम की सतह पर लंबवत होती है; ठोस पदार्थों को मापने के लिए, सेंसर की धुरी मध्यम की सतह पर लंबवत होती है।सेंसर एक निश्चित कोण पर झुका होना चाहिए क्योंकि ठोस माध्यम एक ढेर कोण है.
(2) झूठे प्रतिबिंबों से बचने के लिए फ़ीड पोर्ट से बचें।
(3) सेंसर को आर्कयुक्त टैंक के केंद्र में स्थापित नहीं किया जाना चाहिए (अन्यथा सेंसर द्वारा प्राप्त झूठी गूंज को बढ़ाया जाएगा), और न ही इसे टैंक की दीवार के बहुत करीब स्थापित किया जा सकता है,और स्थापना स्थिति टैंक के त्रिज्या के 1/2 होना चाहिए.
(4) मजबूत धुंधली धाराओं वाले स्थानों पर स्थापित करने से बचें। उदाहरण के लिएः हलचल या मजबूत रासायनिक प्रतिक्रिया आदि के कारण, माप के लिए तरंगमार्ग या बायपास ट्यूब का उपयोग करने की सिफारिश की जाती है।
(5) यदि सेंसर ट्यूब पर स्थापित है, तो एंटीना ट्यूब से बाहर निकलती है। हॉर्न एंटीना एडेप्टर से कम से कम 10 मिमी बाहर निकलती है। रॉड एंटीना 100 या 250 मिमी तक की लंबाई तक ले जाती है।250 मिमी के व्यास पर ले लोकनेक्टिंग पाइप के व्यास को बढ़ाने की विधि को कनेक्टिंग पाइप द्वारा उत्पन्न हस्तक्षेप प्रतिध्वनि को कम करने के लिए अपनाया जा सकता है।
