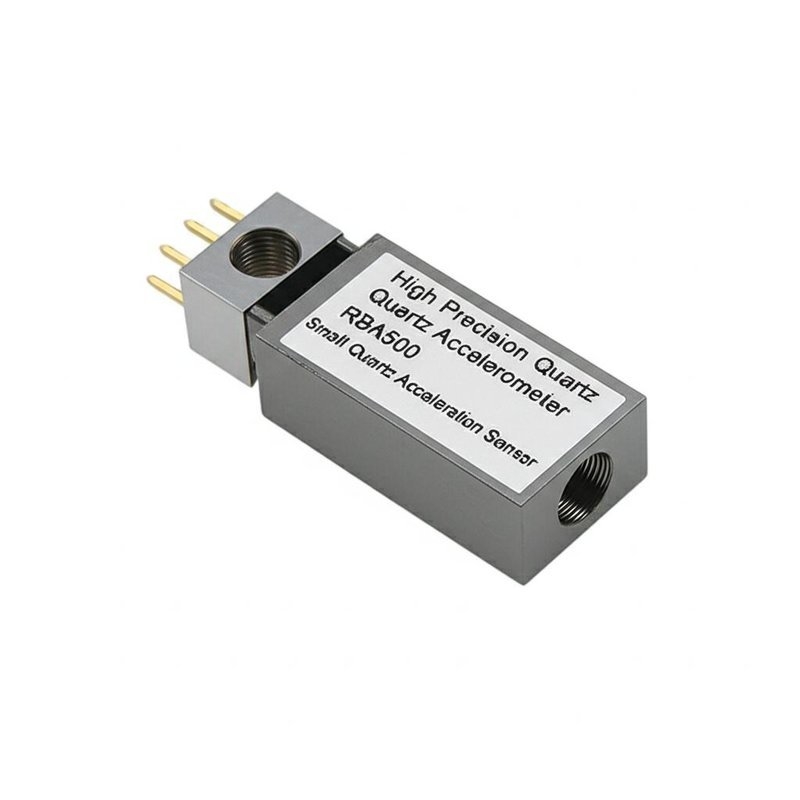

हनीवेल-एसी आरबीए 500 त्वरकमापक

डिजिटल रूप से संगत आवृत्ति आउटपुट सेंसर

एक आवृत्ति आउटपुट सेंसर के लिए, हनीवेल Accelerex RBA500 त्वरणमीटर का उत्पादन करता है। इसका उपयोग मुख्य रूप से जीपीएस नेविगेशन प्रणालियों के पूरक के रूप में किया जाता है। यह एक अच्छा विकल्प है जहां आवृत्ति आउटपुट, उच्च-जी,छोटा आकार, कम शक्ति, और हल्के वजन आवश्यक हैं।

त्वरण को दो कंपन करने वाले क्वार्ट्ज बीमों के बीच आवृत्ति अंतर के कार्य के रूप में मापा जाता है।Accelerex त्वरणमापक के आउटपुट भी एक आंतरिक तापमान सेंसर और हनीवेल द्वारा आपूर्ति गुणांक के उपयोग के माध्यम से थर्मल मुआवजा दिया जाता हैजब समय के साथ एकीकृत किया जाता है, तो डेल्टा वेग सीधे उपयोगकर्ता के सिस्टम को प्रदान किया जाता है।

क्वार्ट्ज लचीला त्वरणमापक का सिद्धांत:

जब बाहरी त्वरण इनपुट किया जाता है, पेंडुलम जड़ता बल की कार्रवाई के तहत संतुलन स्थिति छोड़ देंगे। इस समय,पेंडुलम प्लेट की ऊपरी और निचली सतह और ऊपरी और निचले टोक़ अंत चेहरे से बना अंतर क्षमता मूल्य बदल जाएगा, और यह विद्युत संकेत टर्मिनल के माध्यम से सर्वो सर्किट के लिए आउटपुट है। प्रवर्धित वर्तमान संकेत कॉइल के लिए आउटपुट है,और पेंडुलम चुंबकीय क्षेत्र में ऊर्जा तार के एम्पियर बल का उपयोग कर धक्का खींच कार्रवाई द्वारा संतुलन स्थिति में बहाल किया जाता हैजब लटकन का विक्षोभ कोण बहुत छोटा होता है, तो वर्तमान इनपुट त्वरण के साथ लगभग रैखिक होता है।इनपुट त्वरण वर्तमान का पता लगाने से प्राप्त किया जा सकता है.

विशेषताएं

• डिजिटल इलेक्ट्रॉनिक्स के लिए प्रत्यक्ष इंटरफ़ेस के लिए आवृत्ति आउटपुट
• कम कीमत
• उच्च-जी क्षमता
• बहुत कॉम्पैक्ट डिजाइन
• अभिन्न 2 फास्टनर माउंटिंग फ्लैंज
• कम बिजली की खपत
• हेर्मेटिकली सील केस
• थर्मल मुआवजे के लिए आंतरिक तापमान सेंसर
• मजबूत डिजाइन और गुणवत्ता आश्वासन उच्च विश्वसनीयता प्रदान करता है।

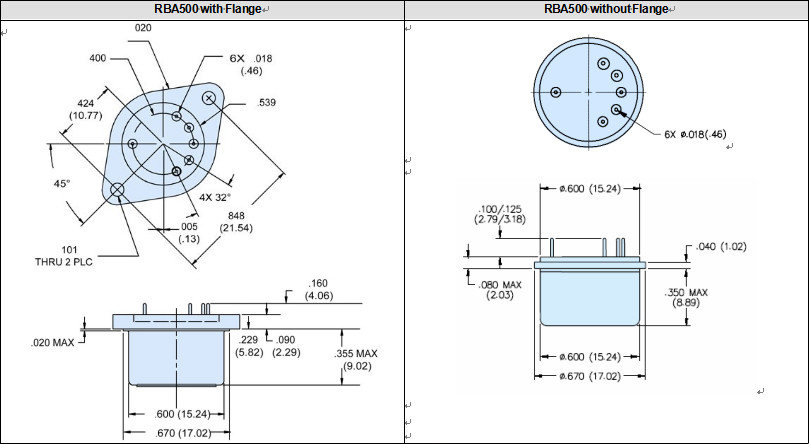

विन्यास चित्र

प्रदर्शन विशेषताएं

अतिरिक्त उत्पाद विनिर्देश, रूपरेखा चित्र और ब्लॉक आरेख और परीक्षण डेटा अनुरोध पर उपलब्ध हैं।
