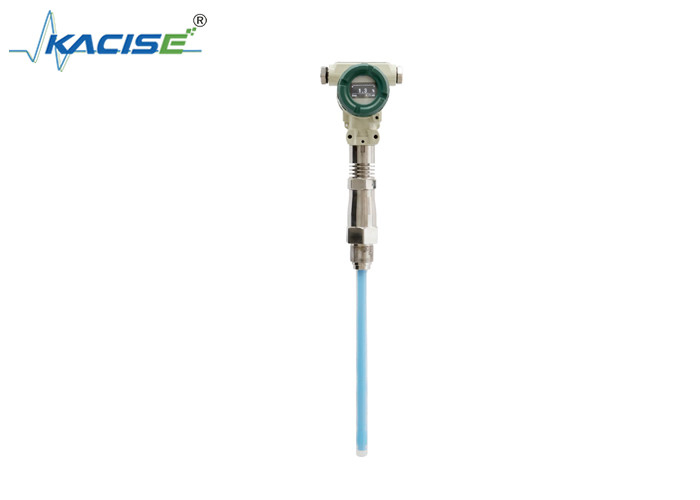

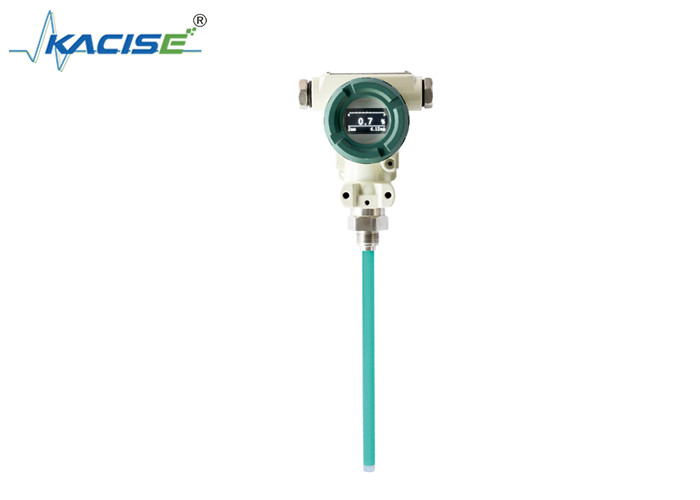

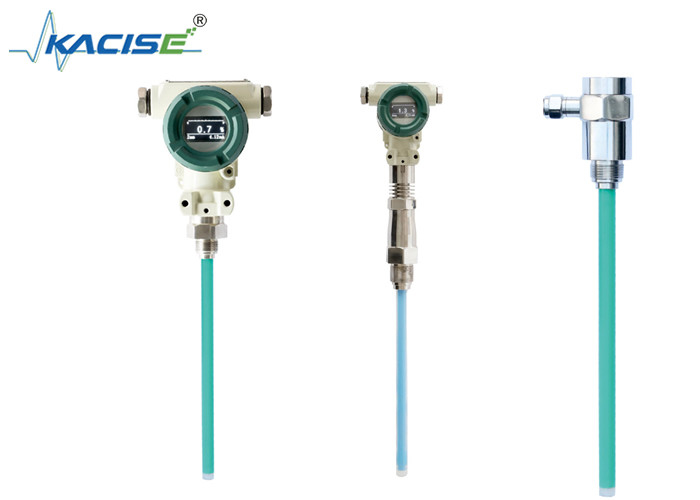

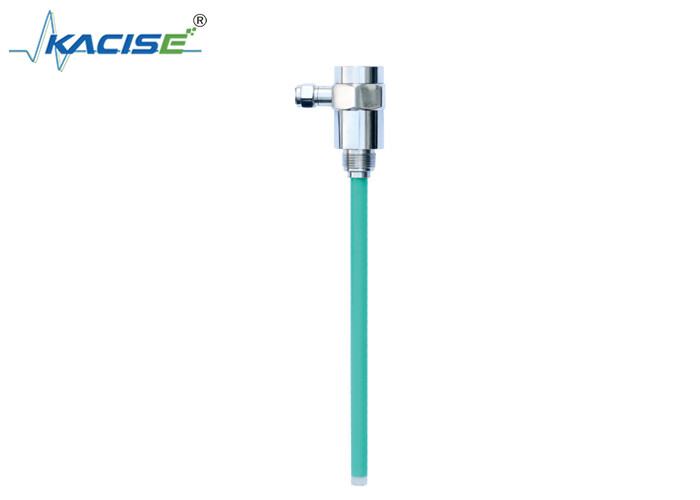

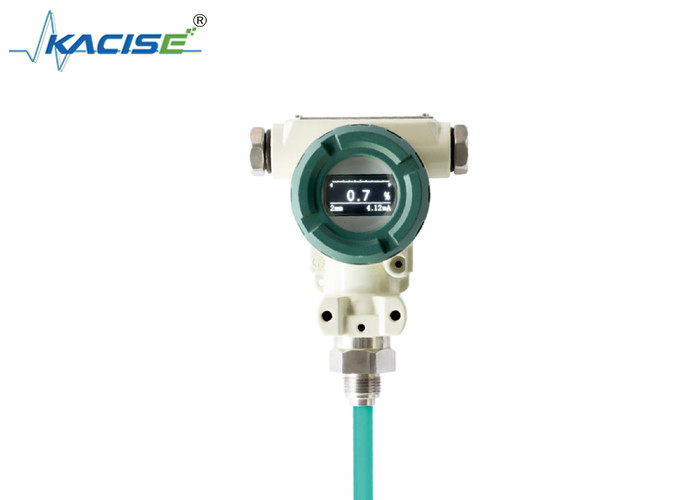

KCF6052-1-330mm द्रव स्तर मीटर ± 2% सटीकता के साथ 4 ~ 20mA आउटपुट सिग्नल और 12 ~ 28VDC बिजली की आपूर्ति

KCF6052 कैपेसिटिव लिक्विड लेवल सेंसर को चुनौतीपूर्ण वातावरण में तरल पदार्थ को मापने के लिए डिज़ाइन किया गया है, जैसे कि सीवेज, उच्च चिपचिपाहट, आसान क्रिस्टलीकरण, आसान आसंजन, परिवर्तनीय माध्यम, फोम या एरोसोल प्रभाव वाले वातावरण। डिवाइस में एक टिकाऊ निर्माण होता है जिसमें कोई हिलने-डुलने या लोचदार हिस्से नहीं होते हैं, जो इसे न केवल प्रभाव प्रतिरोधी बनाता है बल्कि स्थापित करने में आसान, अत्यधिक विश्वसनीय, सटीक और लागत प्रभावी भी बनाता है। इसके अलावा, यह सटीक मीडिया माप के लिए रेडियो फ्रीक्वेंसी प्रवेश, रडार, अल्ट्रासोनिक और मैग्नेटोस्ट्रिक्टिव सेंसर सहित विभिन्न अन्य स्तर के सेंसर को प्रतिस्थापित कर सकता है।

उत्पाद का मुख्य घटक एक अत्याधुनिक रेडियो फ़्रीक्वेंसी कैपेसिटेंस डिटेक्शन सर्किट का लाभ उठाता है जो एक आंतरिक प्रोसेसर के माध्यम से सटीक तापमान मुआवजे और रैखिक सुधार के माध्यम से एक मानक विद्युत संकेत में परिवर्तित हो जाता है। टोमोग्राफिक स्कैनिंग तकनीक के साथ, यह उत्पाद स्वचालित रूप से माध्यम के ढांकता हुआ स्थिरांक और तापमान परिवर्तन का पता लगा सकता है, स्वचालित रूप से कैलिब्रेट कर सकता है, और पुन: कैलिब्रेशन के बिना विभिन्न जटिल वातावरणों के अनुकूल हो सकता है। इसमें उत्कृष्ट एंटी-हैंगिंग, एंटी-कंडेनसेशन, एंटी-बबल विशेषताएं और IP68 का एक असाधारण सुरक्षा स्तर है, जो इसे सबसे कठोर वातावरण में भी दीर्घकालिक और स्थिर माप के लिए उपयुक्त बनाता है।

• स्वचालित अनुकूलन, स्वचालित अंशांकन, वास्तविक ऊंचाई मान का दीर्घकालिक स्थिर आउटपुट।
• एंटी-हैंगिंग, एंटी-कंडेनसेशन, एंटी-बबल और अन्य एंटी-फाउलिंग क्षमता बहुत मजबूत है।
• सरल संरचना, कोई हिलने वाला भाग नहीं, उच्च विश्वसनीयता, कम रखरखाव।
• विभिन्न प्रणालियों तक आसान पहुंच के लिए विभिन्न प्रकार के सिग्नल आउटपुट उपलब्ध हैं।
• यह मापे गए तरल के तापमान, विशिष्ट गुरुत्व, दबाव और अन्य कारकों से प्रभावित नहीं होता है।
• उच्चतम तापमान प्रतिरोध ≤250℃ है, उच्चतम दबाव प्रतिरोध ≤4MPa है, और सेवा जीवन लंबा है।
• अच्छा सीलिंग प्रदर्शन, सुरक्षा ग्रेड IP68 (6052 को छोड़कर)।
• उत्तम ओवर-करंट, ओवर-वोल्टेज, पावर पोलरिटी सुरक्षा उपाय।
• मापने का चक्र: 0.5 सेकंड
• दीर्घकालिक स्थिरता: ≤0.1%FS/वर्ष
• तापमान बहाव: ≤0.02%FS/℃ (-40℃～+80℃ की सीमा में)
• माप सटीकता:
  • जब माप सीमा 300 मिमी के भीतर होती है, तो पूर्ण त्रुटि ±3 मिमी (3 मिमी सहित) के भीतर होती है;
  • जब माप सीमा 300-700 मिमी है, तो सटीकता स्तर 1.0 है;
  • जब माप सीमा 700-2000 मिमी है, तो सटीकता स्तर 0.5 है;

• डिटेक्शन रेंज: 0.01~30 मीटर
• सटीकता: स्तर 0.2, स्तर 0.5
• दबाव सीमा: -0.1MPa~32MPa
• जांच तापमान: -50~250 ℃
• परिवेश का तापमान: -20~60 ℃
• भंडारण तापमान: -55℃～+125℃
• आउटपुट सिग्नल: 4 ~ 20mA, 4 ~ 20mA HART संचार/485/CAN बस संचार के साथ
• आपूर्ति वोल्टेज: 12～28VDC (सुरक्षा अवरोध द्वारा संचालित होना चाहिए)
• निर्धारण: स्क्रू माउंटिंग M20×1.5,M27×2, फ्लैंज माउंटिंग DN25,DN40,DN50। विशेष विशिष्टताओं को अनुकूलित किया जा सकता है
• गीली सामग्री: 316 स्टेनलेस स्टील, 1Gr18Ni19Tior या PTFE
• दीर्घकालिक स्थिरता: ≤0.2%एफएस/वर्ष,
• तापमान बहाव:≤0.02%FS/℃ (0～70℃ की सीमा)
• विस्फोट का स्तर: आंतरिक रूप से सुरक्षित ExiraⅡC T6, फ्लेमप्रूफ एक्सटेंशन II C T5
• सुरक्षा:आईपी67
• आंतरिक रूप से सुरक्षित पैरामीटर: Ui: 28VDC, II: 93mA, Pi: 0.65W, Ci: 0.042uf, Li: 0mH

इंस्टॉलेशन से पहले, आपको यह सुनिश्चित करने के लिए उत्पाद मॉडल, तकनीकी पैरामीटर, इंस्टॉलेशन पोर्ट और एप्लिकेशन वातावरण की विस्तार से जांच करनी चाहिए कि ऑन-साइट सेंसर इंस्टॉलेशन वातावरण से मेल खाता है। यदि आपको कोई समस्या आती है, तो बाद के इंस्टॉलेशन मामलों या वापसी और विनिमय मामलों की पुष्टि करने के लिए जितनी जल्दी हो सके बिक्री कर्मचारियों से संपर्क करें, ताकि गलत उपयोग से होने वाले नुकसान से बचा जा सके। गलत माप या उत्पाद क्षति होती है।

चेतावनी: लाइव स्थापित करना, अलग करना, टकराना, गिराना या जोर से मारना मना है

तरल स्तर सेंसर में विभिन्न साइट स्थितियों के अनुकूल होने के लिए विभिन्न प्रकार की स्थापना और फिक्सिंग विधियां होती हैं। विशिष्ट स्थापना इस प्रकार है.

1. सेंसर एक सीलबंद धातु कंटेनर पर स्थापित किया गया है, जिसे फ़्लैंज या धागे से जोड़ा जा सकता है। जब मापने वाले माध्यम में कोई हलचल, तरल प्रभाव, हिंसक स्विंग आदि नहीं होता है, तो इसे प्लग-इन प्रकार में स्थापित किया जा सकता है, जैसा कि नीचे दिए गए चित्र में दिखाया गया है: प्लग-इन प्रकार की स्थापना
2. सेंसर उस कंटेनर पर स्थापित किया जाता है जहां माप माध्यम में हलचल, तरल प्रभाव, हिंसक स्विंग आदि होता है। सेंसर को फ़्लैंज या थ्रेडेड कनेक्शन के माध्यम से कंटेनर के बाहर एक कनेक्टेड पाइप के साथ स्थापित किया जा सकता है, जैसा कि नीचे दिए गए चित्र में दिखाया गया है: बाहरी स्थापना
3. माप माध्यम में सरगर्मी, तरल प्रभाव, हिंसक स्विंग आदि होते हैं, और कंटेनर में कनेक्टिंग पाइप की बाहरी स्थापना की स्थिति नहीं होती है। जब प्लग-इन इंस्टॉलेशन का उपयोग किया जाना चाहिए, तो सेंसर को एक सुरक्षात्मक ट्यूब से सुसज्जित किया जाना चाहिए। मापने की सीमा 1000 मिमी से अधिक है, और कंटेनर आरक्षित होना चाहिए। या यह सुनिश्चित करने के लिए एक निश्चित ब्रैकेट स्थापित करें कि तरल के हिंसक प्रभाव के कारण सेंसर क्षतिग्रस्त हो गया है।

4. जब गैर-धातु कंटेनर या इंस्टॉलेशन सतह कंटेनर के अंदरूनी किनारे से अछूता रहता है तो सेंसर को फ़्लैंज या धागे से जोड़ा जा सकता है। सेंसर विकल्प में एक सहायक इलेक्ट्रोड या एक सुरक्षात्मक आस्तीन संरचना का उपयोग करना चाहिए। यदि आवश्यक संरचना नहीं अपनाई गई है, तो सेंसर के सामान्य संचालन की गारंटी नहीं दी जा सकती है। आउटपुट, आपको स्वयं सहायक इलेक्ट्रोड स्थापित करने की आवश्यकता है (सेंसर शेल/फ्लैंज को जोड़ने के लिए धातु के तार के एक छोर का उपयोग करें, और दूसरे छोर पर कंटेनर के नीचे एक काउंटरवेट जोड़ें, और तार को नुकसान पहुंचाने से बचने के लिए तार के लिए एक निश्चित लंबाई आरक्षित करें), जैसा कि नीचे दिए गए चित्र में दिखाया गया है: एक गैर-धातु कंटेनर पर, थ्रेडेड या फ्लैंज स्थापित
5. सेंसर को खुले कंटेनर पर फ़्लैंज या धागे द्वारा माउंटिंग ब्रैकेट से जोड़ा जा सकता है। सेंसर विकल्प में एक सहायक इलेक्ट्रोड या एक सुरक्षात्मक आस्तीन संरचना का उपयोग करना चाहिए। यदि आवश्यक संरचना को नहीं अपनाया गया है, तो सेंसर के सामान्य कामकाजी आउटपुट की गारंटी नहीं दी जा सकती है, और एक सहायक उपकरण को स्वयं स्थापित करने की आवश्यकता है। इलेक्ट्रोड (धातु के तार के एक छोर को सेंसर शेल/फ्लैंज से कनेक्ट करें, एक छोर पर कंटेनर के नीचे एक काउंटरवेट ऑब्जेक्ट जोड़ें, तार को नुकसान से बचाने के लिए तार के लिए एक निश्चित लंबाई आरक्षित करें), जैसा कि नीचे दिए गए चित्र में दिखाया गया है: खुले कंटेनर पर, ब्रैकेट स्थापित करें (स्थापना की स्थिति कुछ दूरी पर है) पूल की दीवार से दूरी 10 सेमी से अधिक होनी चाहिए, अन्यथा माप गलत होगा।

कासिसे द्रव स्तर मीटर (मॉडल संख्या: KCF6052-1-625mm) एक बहुमुखी उपकरण है जिसे विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है। यह चीन (मुख्यभूमि) में बना है और इसकी न्यूनतम ऑर्डर मात्रा 2 इकाइयाँ हैं। उत्पाद को एक कार्टन में पैक किया गया है और इसकी डिलीवरी का समय 5 कार्य दिवस है। भुगतान शर्तों के लिए अग्रिम भुगतान 100% आवश्यक है।

द्रव स्तर मीटर एक कैपेसिटिव लेवल स्विच है जिसका उपयोग टैंकों और जहाजों में तरल पदार्थ के स्तर को मापने के लिए किया जाता है। यह विभिन्न परिदृश्यों में उपयोग के लिए उपयुक्त है, जिनमें शामिल हैं:

• ईंधन स्तर प्रेषक:टैंकों में ईंधन के स्तर को मापने के लिए द्रव स्तर मीटर एक आदर्श समाधान है। इसका उपयोग आमतौर पर ऑटोमोटिव, समुद्री और विमानन जैसे उद्योगों में ईंधन के स्तर की निगरानी करने और ओवरफिलिंग या अंडरफिलिंग को रोकने के लिए किया जाता है। उत्पाद की सीमा 0.01~30 एम और सटीकता ±2%, ±5% है। जांच का तापमान -50~250 ℃ तक हो सकता है, और गीला पदार्थ 316 स्टेनलेस स्टील, 1Gr18Ni19Tior या PTFE है। यह उपकरण सुरक्षित और कुशल ईंधन प्रबंधन सुनिश्चित करता है, दुर्घटनाओं के जोखिम को कम करता है और ईंधन दक्षता में सुधार करता है।
• रासायनिक प्रसंस्करण:द्रव स्तर मीटर रासायनिक प्रसंस्करण संयंत्रों में तरल पदार्थ के स्तर को मापने के लिए उपयुक्त है। यह उपकरण उच्च तापमान और आक्रामक रसायनों वाले वातावरण में काम कर सकता है, जिससे यह कठोर औद्योगिक अनुप्रयोगों के लिए एक आदर्श समाधान बन जाता है। उत्पाद का भंडारण तापमान -55℃～+125 ℃ और गीला पदार्थ 316 स्टेनलेस स्टील, 1Gr18Ni19Tior या PTFE है। डिवाइस की सटीकता ±2%, ±5% तरल स्तर का सटीक माप सुनिश्चित करती है।
• खाद्य और पेय पदार्थ:द्रव स्तर मीटर खाद्य और पेय प्रसंस्करण संयंत्रों में तरल पदार्थ के स्तर को मापने के लिए भी उपयुक्त है। डिवाइस में एक स्वच्छ डिजाइन है, जिसमें गीली सामग्री है जो खाद्य और पेय अनुप्रयोगों में उपयोग के लिए सुरक्षित है। उत्पाद की सटीकता ±2%, ±5% तरल स्तर की सटीक माप सुनिश्चित करती है, प्रसंस्करण टैंकों में ओवरफिलिंग या अंडरफिलिंग को रोकती है।
• फार्मास्यूटिकल्स:द्रव स्तर मीटर दवा प्रसंस्करण संयंत्रों में तरल पदार्थ के स्तर को मापने के लिए उपयुक्त है। डिवाइस का स्वच्छ डिज़ाइन और गीली सामग्री इसे उन अनुप्रयोगों में उपयोग के लिए आदर्श बनाती है जहां सफाई और स्वच्छता महत्वपूर्ण है। उत्पाद की ±2%, ±5% की सटीकता तरल स्तर की सटीक माप सुनिश्चित करती है।

संक्षेप में, कासिसे द्रव स्तर मीटर (मॉडल संख्या: KCF6052-1-625mm) एक बहुमुखी और विश्वसनीय उपकरण है जो विभिन्न अनुप्रयोग परिदृश्यों में उपयोग के लिए उपयुक्त है। इसकी उच्च सटीकता, स्वच्छ डिजाइन और कठोर वातावरण में काम करने की क्षमता इसे ऑटोमोटिव, समुद्री, विमानन, रासायनिक प्रसंस्करण, खाद्य और पेय पदार्थ और फार्मास्यूटिकल्स जैसे उद्योगों के लिए एक आदर्श समाधान बनाती है।

हम आपके द्रव स्तर मीटर के इष्टतम प्रदर्शन को सुनिश्चित करने के लिए अंशांकन, मरम्मत और रखरखाव सहित कई प्रकार की सेवाएं भी प्रदान करते हैं। हमारे कुशल तकनीशियन तेज़ और विश्वसनीय सेवा प्रदान करने, डाउनटाइम को कम करने और उत्पादकता को अधिकतम करने के लिए नवीनतम उपकरणों और तकनीकों का उपयोग करते हैं।

चाहे आपको स्थापना, परेशानी, या चल रहे रखरखाव में सहायता की आवश्यकता हो, हमारी अनुभवी टीम मदद के लिए यहां है। हमारे उत्पाद तकनीकी सहायता और सेवाओं के बारे में अधिक जानने के लिए आज ही हमसे संपर्क करें।

• एक द्रव स्तर मीटर उपकरण
• उपयोगकर्ता पुस्तिका
• सुरक्षात्मक ले जाने का मामला

शिपिंग सूचना:

• शिपिंग विधि: मानक शिपिंग
• अनुमानित डिलीवरी समय: 5-7 कार्यदिवस
• शिपिंग लागत: मुफ़्त
• शिपिंग प्रतिबंध: वर्तमान में हम केवल संयुक्त राज्य अमेरिका के भीतर ही शिपिंग करते हैं।
