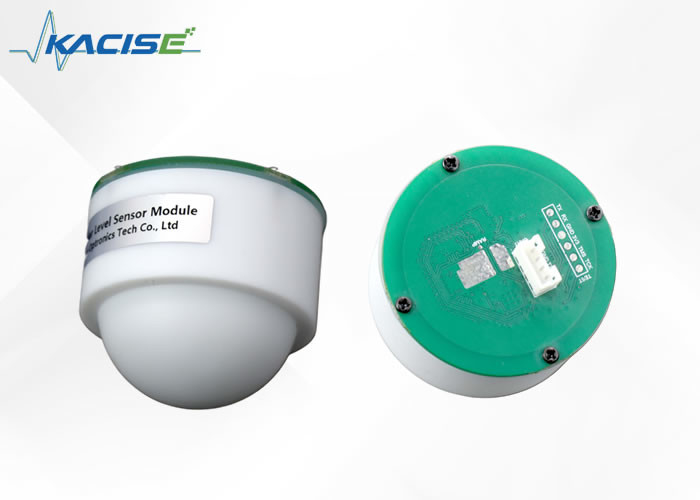

टैंक स्तर निगरानी के लिए 12 वी 30 एमए करंट और आरएस485 संचार के साथ 80 जीएचजेड फ्रीक्वेंसी रडार स्तर सेंसर

मिलीमीटर तरंग रडार घटक रेडियो आवृत्ति इकाई, प्रसंस्करण इकाई, और मुद्रित बोर्ड एंटेना का एक संयोजन है।इसका उद्देश्य प्रकाश जैसे बाधाओं के माध्यम से प्रवेश करके लक्ष्यों का पता लगाना है, बारिश, धूल, कोहरे, ठंढ, और अधिक. यह सेंसर 24/7 कार्यक्षमता के साथ छोटा है लेकिन अत्यधिक कुशल है. यह उच्च एकीकरण, छोटे आकार, और लचीला इंटरफ़ेस जैसे सुविधाओं के साथ आता है.

The level meter radar product is developed based on millimeter wave radar technology, जो तरल स्तर से रडार एंटेना की ऊंचाई को मापता है।यह व्यापक रूप से नदी और जलाशय जैसे जल संसाधनों को मापने में उपयोग किया जाता हैयह भी टैंक स्तर और पानी के स्तर माप के लिए प्रयोग किया जाता है.

इस उत्पाद के घटकों से निम्नलिखित प्रकार के मॉड्यूल प्राप्त किए जा सकते हैंः

• रडार रेंजिंग मॉड्यूल एक 80G उच्च आवृत्ति चिप से बना है जो ठोस-राज्य और तरल जैसी विभिन्न कार्य स्थितियों में रेंजिंग का समर्थन करता है।
• उपयोगकर्ता अपनी विशिष्ट पर्यावरण आवश्यकताओं के अनुरूप लेंस एंटीना को कॉन्फ़िगर कर सकते हैं।
• This product is commonly used in various industries such as water conservancy engineering, sewage treatment plants, and petroleum chemical plants. यह उत्पाद आमतौर पर विभिन्न उद्योगों में उपयोग किया जाता है जैसे कि जल संरक्षण इंजीनियरिंग, सीवेज उपचार संयंत्र, और पेट्रोलियम रासायनिक संयंत्र।

• उच्च एकीकरण
• छोटी मात्रा
• लचीला इंटरफ़ेस
• यह रोशनी, बारिश, धूल, कोहरे या ठंढ जैसे बाधाओं के माध्यम से लक्ष्यों का पता लगा सकता है।
• छोटे सेंसर जो पूरे दिन काम करते हैं

आयाम:

• नदी, जलाशय और अन्य जल संरक्षण सर्वेक्षण
• टैंक स्तर और जल स्तर माप
• जल संरक्षण परियोजना
• सीवेज उपचार योजना
• पेट्रोलियम रासायनिक संयंत्र

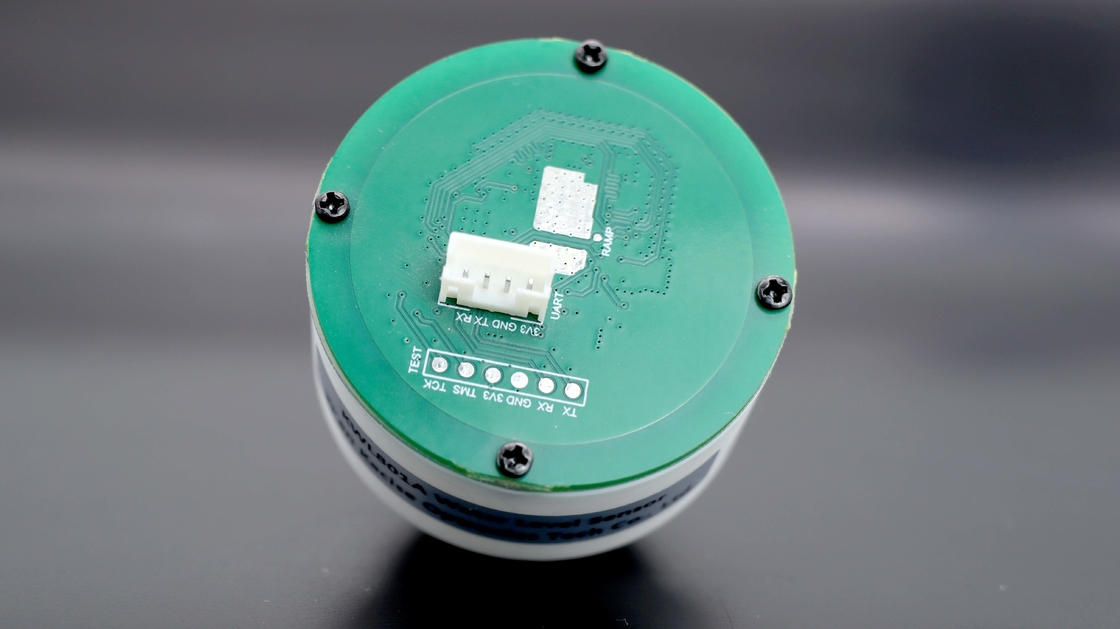

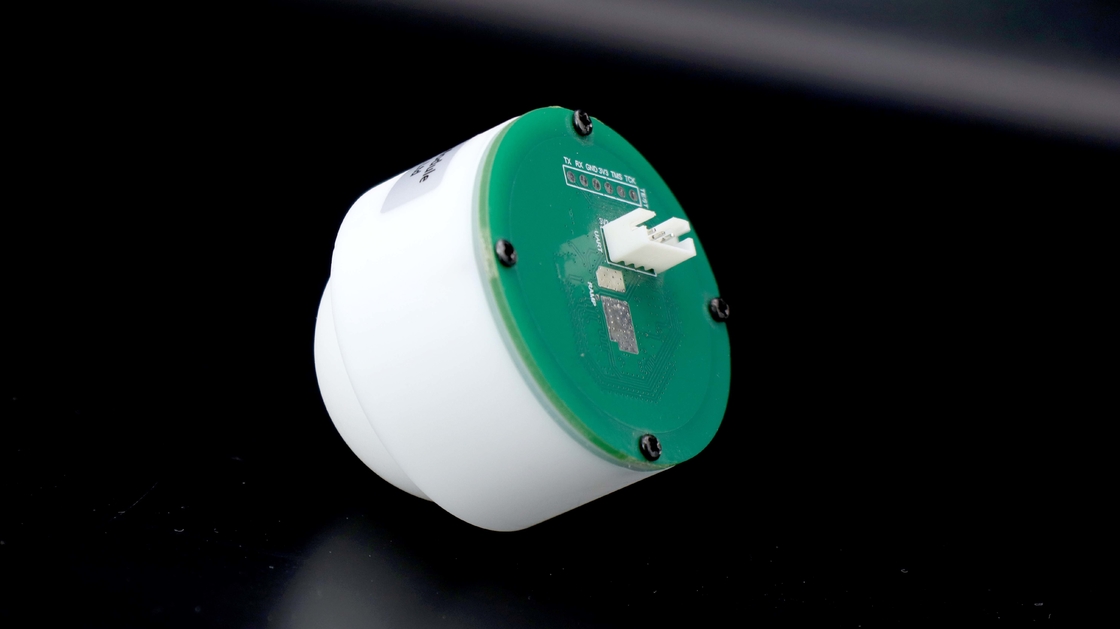

मॉड्यूल इंटरफ़ेस निम्न चित्र में दिखाया गया हैः

जब मॉड्यूल स्थापित करते हैं, मॉड्यूल jitter से बचने के लिए इसे तय रखने की कोशिश करें और आसपास के वातावरण को जितना संभव हो उतना खुला रखें।

1. The distance between the module and the water surface is higher than 30cm to ensure that the front face of the module (antenna surface) is parallel to the measuring liquid level; मॉड्यूल और पानी की सतह के बीच की दूरी 30 सेमी से अधिक है ताकि यह सुनिश्चित हो सके कि मॉड्यूल का सामने का चेहरा (एंटेना सतह) मापने वाले तरल स्तर के समानांतर हो;
2. The distance between the module and the edge of the tank, the edge of the pool, the edge of the river dam and the edge of the pool is greater than 1 meter; मॉड्यूल और टैंक के किनारे के बीच की दूरी, पूल के किनारे, नदी के बांध के किनारे और पूल के किनारे के बीच की दूरी 1 मीटर से अधिक है;

3. choose the less volatile the location of the installation module (try not to install in the injection port and outlet undulation is big, the undulation, the greater the measurement precision, इंजेक्शन पोर्ट और आउटलेट में स्थापित नहीं करने की कोशिश करें,the worse).

4. स्थापना आरेख

गारन्टी के दायरे के भीतर बीम के बिना विकर्षण, जैसे कि नदी के तट के बैंक.

टिप्पणियाँ

1. The module installation to maintain constant as far as possible, avoid module jitter, surrounding environment to open as much as possible. मॉड्यूल की स्थापना को यथासंभव स्थिर बनाए रखना, मॉड्यूल के झटके से बचना, आसपास का वातावरण जितना संभव हो उतना खुला रखना।
2. The distance between the module and the water surface is higher than 30cm to ensure that the front face of the module (antenna surface) is parallel to the measuring liquid level. मॉड्यूल और पानी की सतह के बीच की दूरी 30 सेमी से अधिक है ताकि यह सुनिश्चित हो सके कि मॉड्यूल का सामने का चेहरा (एंटेना सतह) मापने वाले तरल स्तर के समानांतर हो
3. The distance between the module and the edge of the tank, the edge of the pool, the edge of the river dam and the edge of the pool is greater than 0.5 meters; मॉड्यूल और टैंक के किनारे के बीच की दूरी, पूल के किनारे, नदी के बांध के किनारे और पूल के किनारे के बीच की दूरी 0.5 मीटर से अधिक है;
4. choose the less volatile the location of the installation module (try not to install in the injection port and outlet undulation is big, the undulation, the greater the accuracy of measurement, इंजेक्शन पोर्ट और आउटलेट में स्थापित नहीं करने की कोशिश करें,the worse))

For example, the sent data is FF 2A 4B 90 42 47, where FF is the frame header, the middle 4 bytes "2A 4B 90 42" is the distance information, उदाहरण के लिए, भेजा गया डेटा FF 2A 4B 90 42 47 है, जहां FF फ्रेम हेडर है, मध्य 4 बाइट्स "2A 4B 90 42" दूरी की जानकारी है,and the size end sets its true information to 42 90 4B 2A (हेक्साडिमल फ्लोटिंग पॉइंट टाइप), जो दशमलव 72.1468 सेमी में परिवर्तित है।

47 is a checksum, its calculation is as follows: 47 एक चेकसम है, इसकी गणना इस प्रकार हैः

First to convert floating point distance 72.1468 uint32_t integer (4 बाइट्स) to 72, in low level in two bytes 0 (HEX 0), low of 72 (HEX 48) as the checksum as frame head low,high + integer integer to take low 8 bits उच्च + पूर्णांक 8 बिट्स लेने के लिए पूर्णांक, (FF + 0 x00 + 0 x48) और 0 x47 x00ff = 0.

SScom परीक्षण मोड जोड़ें

Can be tested using a serial port to help (hand SScom) :

1. USB सीरियल पोर्ट मॉड्यूल का उपयोग करें कंप्यूटर USB इंटरफ़ेस से जुड़ा, SSCOM सीरियल डिबगिंग सॉफ्टवेयर खोलें, विकल्प
2. सही पोर्ट;
3. Send the AT + TLVS = 1 n, to convert the output string, according to send the command, आउटपुट स्ट्रिंग को परिवर्तित करने के लिए, कमांड भेजने के अनुसार
4. "AT + START n";
5. आउटपुट स्ट्रिंग

Note: the default baud rate to 9600. यदि आप SSCOM के सही पक्ष के साथ कोई स्ट्रिंग नहीं खोलते हैं, तो इसे प्रदर्शित करने के लिए "Save Parameters" के दाईं ओर के विस्तार पर क्लिक करें.

नोट्स:

In the working state of the MCU, to configure, first send the reset command (interrupt the work), customize the input command, then send the reset command (make the configuration effective), पहले मैकयू के काम करने की स्थिति में, कॉन्फ़िगर करने के लिए, सबसे पहले रीसेट कमांड भेजें (काम को रोकें), इनपुट कमांड को कस्टमाइज़ करें, फिर रीसेट कमांड भेजें (कॉन्फ़िगरेशन को प्रभावी बनाएं),and send the start command (स्टार्ट कमांड भेजें).

अनुरोध कमांडः

Data definition: 0 to restore the factory settings, 1 to restart the program. डेटा परिभाषाः 0 फ़ैक्टरी सेटिंग्स को पुनर्स्थापित करने के लिए, 1 प्रोग्राम को पुनरारंभ करने के लिए.

उत्तर डेटाः

उदाहरण:

अनुरोधः 7 f 10 10 00 00 02 00 00 9 e 33 01

उत्तर: 7 f 10 10 00 00 0 f 17 01

जहां डेटा भाग 00 00 का मतलब है factory settings को restore करना.

अनुरोध कमांडः

डेटा परिभाषाः मान सीमा 1--247.

उत्तर डेटाः

उदाहरण:

अनुरोधः 7F 10 20 01 00 01 02 00 01 6E 21

उत्तर: 7 f 10 20 01 00 01 51 D7

The data part 00 01 indicates that the slave address is set to 1. डेटा भाग 00 01 इंगित करता है कि slave पता 1 पर सेट है।

अनुरोध कमांडः

Data definition: The data value is Float data, the unit is meters, the data length value is 4 bytes, the data format is low 16 bits of data in the front, high 16 bits of data in the back. डेटा की परिभाषाः डेटा मूल्य फ्लोट डेटा है, इकाई मीटर है, डेटा लंबाई मूल्य 4 बाइट्स है, डेटा प्रारूप है कम 16 डेटा के बिट्स में सामने, उच्च 16 डेटा के बिट्स में पीछे.

उत्तर डेटाः

उदाहरण:

अनुरोधः 7 46 00 02 04 f 10 20 00 00 41 30 से 40 19

Re: 7F 10 20 46 00 02 A1 C3

00 00 41 30 into which the data portion of the floating-point data that is 11 meters. जिसमें फ्लोटिंग-पॉइंट डेटा का डेटा हिस्सा है जो 11 मीटर है।

अनुरोध कमांडः

Data definition: Set the time interval of water level meter data collection, unit ms, and the minimum value is 100ms. डेटा परिभाषाः पानी के स्तर मीटर डेटा संग्रह की समय सीमा सेट करें, इकाई एमएस, और न्यूनतम मूल्य 100 एमएस है।

उत्तर डेटाः

उदाहरण:

अनुरोधः 7 2 e f 10 20 00 02 03 01 E8 A8 C0

उत्तर: 7F 10 20 2E 00 01 60 1E

उनमें से, डेटा भाग 03 E8 को दशमलव 1000 में परिवर्तित किया जाता है, यानी, डेटा अधिग्रहण अंतराल को 1000ms पर सेट किया जाता है।

अनुरोध कमांडः

उत्तर डेटाः

उदाहरण:

अनुरोधः 7 f 10 20 00 02 01, 02, 25 80 B4 E2

उत्तर: 7F 10 20 02 00 01 A1 D7

The data part 28 80 means that the communication baud rate is set to 9600 डेटा भाग 28 80 का मतलब है कि संचार बाउड दर 9600 पर सेट है।

अनुरोध कमांडः

उत्तर डेटाः

डेटा परिभाषाः मान सीमा 1--247.

उदाहरण:

अनुरोधः 7 f 03 01 00 20 01 D4 14

उत्तर: 7 f 03 02 0 01 51 8 e

The data part 00 01 means that the slave address is 1. डेटा भाग 00 01 का मतलब है कि slave address 1 है।

अनुरोध कमांडः

उत्तर डेटाः

Data definition: The data value is Float data, the unit is meters, the data length value is 4 bytes, the data format is low 16 bits of data in the front, high 16 bits of data in the back. डेटा की परिभाषाः डेटा मूल्य फ्लोट डेटा है, इकाई मीटर है, डेटा लंबाई मूल्य 4 बाइट्स है, डेटा प्रारूप है कम 16 डेटा के बिट्स में सामने, उच्च 16 डेटा के बिट्स में पीछे.

उदाहरण:

अनुरोधः 7 46 f 03 20 00 00 02 24

उत्तर: 7 f 03 04 00 00 41 30 54, 70

The data part 00 00 41 30 is converted to floating point data, जो कि 11 मीटर है.

अनुरोध कमांडः

उत्तर डेटाः

उदाहरण:

अनुरोधः 7 f 20 00 02 03 01 24 14

7F 03 02 25 80 8B 7E

डेटा भाग 28 80 का मतलब है कि संचार baud दर 9600 है।

अनुरोध कमांडः

उत्तर डेटाः

Data definition: Set the time interval of water level meter data collection, unit ms, and the minimum value is 100ms. डेटा परिभाषाः पानी के स्तर मीटर डेटा संग्रह की समय सीमा सेट करें, इकाई एमएस, और न्यूनतम मूल्य 100 एमएस है।

उदाहरण:

अनुरोधः 7F 03 20 2E 00 01 EF C3

उत्तर: 7 f 03 02 90 F0 03 E8

उनमें से, डेटा भाग 03 E8 को दशमलव 1000 में परिवर्तित किया गया था, यह दर्शाता है कि डेटा अधिग्रहण अंतराल 1000ms था।

अनुरोध कमांडः

उत्तर डेटाः

Data Definition: Data value is Float type data, the unit is meters. Data length value is 4 bytes, data format for the low 16 bits of data in the former, high 16 bit data behind. डेटा मूल्य फ्लोट प्रकार का डेटा है, इकाई मीटर है। डेटा लंबाई मूल्य 4 बाइट्स है, पूर्व में डेटा के कम 16 बिट्स के लिए डेटा प्रारूप, पीछे में डेटा के उच्च 16 बिट्स के लिए डेटा प्रारूप।माप के परिणाम का अर्थ माप के प्रकार से जुड़ा हुआ है, और डिफ़ॉल्ट पानी का स्तर है.

उदाहरण:

Request: 7 4 0 f a 48 0 0 f 00 02 e

उत्तर: 7 f 04 04 04 19 3 f 9 e 25 2 c

The data part 04 19 3F 9E is converted to floating point data which is 1.2345 मीटर. डेटा भाग 04 19 3F 9E को फ्लोटिंग पॉइंट डेटा में परिवर्तित किया गया है जो 1.2345 मीटर है।

19049 e3f, एक ही स्थान पर, सही उच्च स्थिति के साथ।

अनुरोध कमांडः

उत्तर डेटाः

Data definition: The data is in BCD encoding format, 0x20 0x23 0x05 0x12, which means data 20230512. डेटा को BCD एन्कोडिंग प्रारूप में दर्ज किया गया है, 0x20 0x23 0x05 0x12, जिसका अर्थ है डेटा 20230512.

अनुरोध कमांडः

उत्तर डेटाः

Data definition: 0x7F in the data is the 485 address of the device. डेटा परिभाषाः 0x7F डेटा में डिवाइस का 485 पता है।
