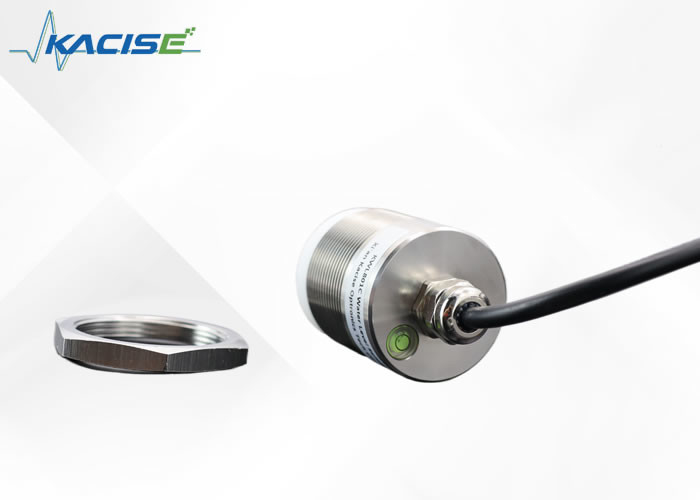

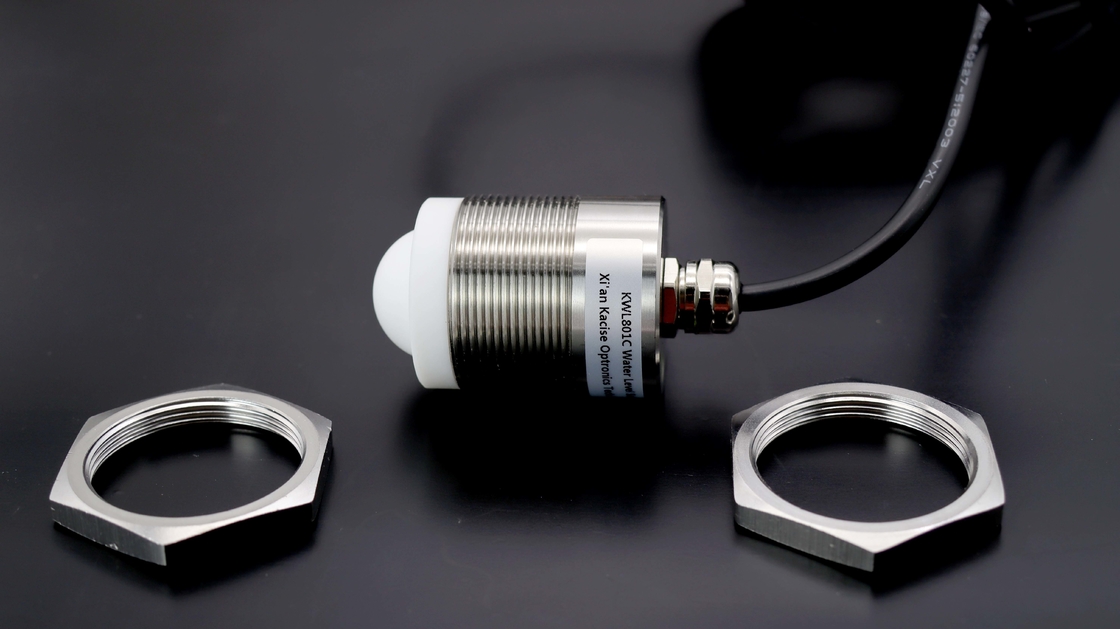

80GHz फ्रीक्वेंसी कस्टमाइज्ड थ्रेड टाइप रडार लेवल ट्रांसमीटर 0.06-10 मीटर माप रेंज के लिए IP68 वाटरप्रूफ के साथ

80GHz फ्रीक्वेंसी कस्टमाइज्ड थ्रेड टाइप रडार लेवल ट्रांसमीटर 0.06-10 मीटर माप रेंज के लिए IP68 वाटरप्रूफ के साथ

Customized Thread Type Radar Level Transmitter

10m Radar Level Transmitter

Radar Tank Level Transmitter

Place of Origin:

CHINA

ब्रांड नाम:

KACISE

प्रमाणन:

CE

Model Number:

KWL801C

हमसे संपर्क करें
बोली मांगें
उत्पाद का विवरण
वोल्टेज आपूर्ति:
9~24V
कार्यशील आर्द्रता:
0 ~ 95%
शुद्ध वजन:
0.6 किग्रा
ऐन्टेना बीम की चौड़ाई:
±2.75°
धागे का प्रकार:
जी धागा/अनुकूलित
माप की आवृत्ति:
80GHz
अधिग्रहण की आवृत्ति:
≥200ms/विन्यास योग्य
उत्पाद मॉडल:
KWL801C
प्रमुखता देना:

Customized Thread Type Radar Level Transmitter

,

10m Radar Level Transmitter

,

Radar Tank Level Transmitter

भुगतान और शिपिंग की शर्तें
Minimum Order Quantity
1pcs
Packaging Details
each unit has individual box and all boxes are packed in standard packages or customers requests available
Delivery Time
5-8 work days
भुगतान शर्तें
टी/टी, वेस्टर्न यूनियन, मनीग्राम
Supply Ability
1000 Pieces per Week
उत्पाद का वर्णन

स्प्लिट रडार लेवल सेंसर का ऑपरेटिंग मैनुअल

1परिचय
1.1 उत्पाद का अवलोकन

KWL801C रडार लेवल सेंसर राष्ट्रीय मानक DB50/T 826-2017 में लेवल मीटर के लिए उल्लिखित मानक विनिर्देशों के अनुरूप है।इसका मुख्य घटक पूरी तरह से सील IP68 जलरोधक के साथ बनाया गया है.
उत्पाद की अधिकतम माप सीमा 40 मीटर तक फैली हुई है, जिसमें न्यूनतम अंधा धब्बा 6 सेमी से कम है।
इसकी उच्च आवृत्ति और व्यापक बैंडविड्थ के कारण, यह बेहतर सटीकता प्राप्त करता है। इसके अतिरिक्त, उत्पाद में स्थापना के लिए एक निश्चित ब्रैकेट शामिल है।

1.2 पता लगाने का सिद्धांत

रडार स्तर सेंसर समय क्षेत्र प्रतिबिंब (टीडीआर) के सिद्धांत पर आधारित है। विद्युत चुम्बकीय धड़कन प्रकाश की गति के साथ केबल या जांच के साथ फैलती है।जब यह मापा हुआ माध्यम की सतह से मिलता है, रडार लेवलमीटर की धड़कन का एक हिस्सा उसी पथ पर धड़कन प्रेषक को इको रिटर्न बनाने के लिए परिलक्षित होता है,और प्रेषक और मापी गई सामग्री की सतह के बीच की दूरी धड़कन के प्रसार समय के प्रत्यक्ष आनुपातिक है, इसलिए स्तर की ऊंचाई की गणना की जाती है।

2विशेषता
  • स्वयं विकसित सीएमओएस मिलीमीटर तरंग आरएफ चिप पर आधारित
  • अधिक कॉम्पैक्ट आरएफ आर्किटेक्चर
  • उच्च संकेत-शोर अनुपात
  • छोटा मृत क्षेत्र
  • 5GHz कार्य बैंडविड्थ
  • उच्च माप संकल्प और माप सटीकता
  • स्थापना वातावरण में हस्तक्षेप से कम प्रभाव
  • स्थापित करने के लिए अधिक सुविधाजनक और
  • एकीकृत फ्लैट एंटीना का आधुनिक डिजाइन
3तकनीकी विनिर्देश
मॉडलKWL801C-RS485KWL801C-RJ45KWL801C-RS232KWL801C-TTL
माप की आवृत्ति80GHz
संचारRS485
अधिग्रहण की आवृत्ति≥200ms/ विन्यास योग्य
कार्य करंट12V/14mA
दूरी माप की सटीकता±2 मिमी
संचार प्रोटोकॉलमॉडबस/टेक्स्ट प्रोटोकॉल
एंटीना बीम की चौड़ाई±2.75°
आपूर्ति वोल्टेज9 ~ 24V
माप की सीमा

0.2~40 मीटर
0.18~30 मीटर
0.1~15/20 मीटर
0.06~3/5/10 मीटर

आरएफ पल्स करंट100mA/20ms
कार्यशील आर्द्रता0~95%
धागे का प्रकारजी धागा/ अनुकूलित
कार्य तापमान-40~75°C
जल प्रतिरोध की डिग्रीIP68
शुद्ध भार0.6 किलोग्राम
4तारों के लिए निर्देश
4.1 [RS485 संस्करण] वायरिंग निर्देश
लाल रेखावीसीसी (9 ~ 24 वी बिजली की आपूर्ति)
काली रेखाजीएनडी
पीली रेखा485-ए
हरी रेखा485-बी

80GHz फ्रीक्वेंसी कस्टमाइज्ड थ्रेड टाइप रडार लेवल ट्रांसमीटर 0.06-10 मीटर माप रेंज के लिए IP68 वाटरप्रूफ के साथ 0

4.2 [RJ45 नेटवर्क पोर्ट संस्करण] वायरिंग निर्देश

80GHz फ्रीक्वेंसी कस्टमाइज्ड थ्रेड टाइप रडार लेवल ट्रांसमीटर 0.06-10 मीटर माप रेंज के लिए IP68 वाटरप्रूफ के साथ 1

4.3 [RS232 संस्करण] वायरिंग निर्देश
लाल रेखा12 (6~28V बिजली की आपूर्ति)
काली रेखाजीएनडी
पीली रेखाTX
हरी रेखाआरएक्स

80GHz फ्रीक्वेंसी कस्टमाइज्ड थ्रेड टाइप रडार लेवल ट्रांसमीटर 0.06-10 मीटर माप रेंज के लिए IP68 वाटरप्रूफ के साथ 2

4.4 [टीटीएल संस्करण] वायरिंग निर्देश
लाल रेखावीसी
काली रेखाजीएनडी
पीली रेखाTX
हरी रेखाआरएक्स

80GHz फ्रीक्वेंसी कस्टमाइज्ड थ्रेड टाइप रडार लेवल ट्रांसमीटर 0.06-10 मीटर माप रेंज के लिए IP68 वाटरप्रूफ के साथ 3

5आयाम

80GHz फ्रीक्वेंसी कस्टमाइज्ड थ्रेड टाइप रडार लेवल ट्रांसमीटर 0.06-10 मीटर माप रेंज के लिए IP68 वाटरप्रूफ के साथ 4

6. सामान्य प्रश्न

1प्रश्न: क्या मैं उत्पाद पर अपना लोगो लगा सकता हूँ?
उत्तर: निश्चित रूप से। लोगो को आवास पर मुद्रित किया जा सकता है, और कंपनी का नाम नाम प्लेट पर उकेरा जा सकता है।
2प्रश्न: गुणवत्ता नियंत्रण के बारे में क्या?
एकः सभी उत्पादों को पैक करने से पहले 3 बार परीक्षण किया जाएगा।
3प्रश्न: क्या मैं परीक्षण आदेश जारी कर सकता हूँ, उदाहरण के लिए 1 पीसी?
एः निश्चित रूप से, परीक्षण आदेश स्वीकार्य है। आम तौर पर, हमारे पास स्टॉक में सामान्य मॉडल हैं। भुगतान प्राप्त होने के बाद 1 सप्ताह के भीतर नमूना भेजा जाएगा।
4प्रश्न: क्या आप मेरी आवश्यकताओं के अनुसार डिजाइन कर सकते हैं?
A: बेशक, हमारी टीम आपके लिए डिजाइन करेगी, ताकि हमारे दूध प्रवाह मीटर आपके अंत में पूरी तरह से काम करें।

7कंपनी की जानकारी

80GHz फ्रीक्वेंसी कस्टमाइज्ड थ्रेड टाइप रडार लेवल ट्रांसमीटर 0.06-10 मीटर माप रेंज के लिए IP68 वाटरप्रूफ के साथ 5
शीआन कासीस आईएसओ 9001-2008, जीजेबी 9001बी-2009, सीई, आंतरिक सुरक्षा विस्फोट-सबूत और अलग सुरक्षा विस्फोट-सबूत आदि द्वारा प्रमाणित है।जो सुनिश्चित करते हैं कि हमारे उत्पाद अंतरराष्ट्रीय मानकों के अनुरूप हैं.
हम 10 वर्षों के लिए दबाव, स्तर और प्रवाह मापने के उपकरणों और संबंधित उत्पादों के निर्माण में विशेषज्ञता प्राप्त कर रहे हैं। हम अनुभवी तकनीकी और प्रबंधन कर्मियों,हमारे सभी कर्मचारियों के प्रयासों के माध्यम से, हम एक पेशेवर माप उपकरण निर्माता और समाधान प्रदाता बन गए हैं। और हम लगातार उत्पाद की गुणवत्ता में सुधार करने की कोशिश कर रहे हैं।
वर्तमान में, काइसे सेंसर पहले से ही अमेरिका, स्पेन, ऑस्ट्रेलिया, चिली और 20 अन्य देशों और क्षेत्रों में निर्यात किया जाता है, और कई अनुकूल प्रतिक्रियाएं प्राप्त हुई हैं।हमारे विदेशी वितरक भी बढ़ रहे हैं।हम अपने सिद्धांत के रूप में 'उचित मूल्य, कुशल उत्पादन समय और अच्छी बिक्री के बाद सेवा' को मानते हैं, और आपसी विकास के लिए अधिक ग्राहकों के साथ सहयोग करने की उम्मीद करते हैं।
