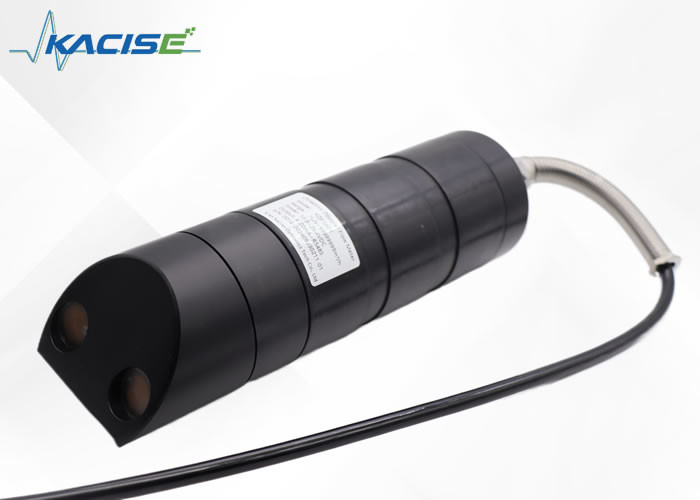

पीओएम सेंसर IP68 सुरक्षा स्तर और 0.0001L/s प्रवाह संकल्प के साथ अल्ट्रासोनिक डोपलर प्रवाह मीटर

अल्ट्रासोनिक डोपलर प्रवाहमीटर एक मेजबान है जो आरएस 485 के माध्यम से अल्ट्रासोनिक डोपलर प्रवाहमीटर के प्रवाह गति, पानी के स्तर और तापमान को एकत्र करता है,और साइट पर वास्तविक स्थिति के अनुसार विभिन्न चैनल मापदंडों इनपुटपानी के प्रवाह क्षेत्र S (m2) की गणना चैनल मापदंडों और एकत्रित जल स्तर H (m) का उपयोग करके की जाती है।और क्षणिक प्रवाह दर (Q=V*S) पानी के प्रवाह क्षेत्र और प्रवाह गति V (m/s) को गुणा करके गणना की जाती है, और संचयी प्रवाह दर संचयी समय से प्रवाह दर को गुणा करके गणना की जाती है।

इससे हम यह जान सकते हैंःQ=V*S

क्षणिक प्रवाह दर * समय अंतर = संचयी प्रवाह दर

KDF1000 श्रृंखला प्रवाह मीटर एक उत्पाद है जो प्राकृतिक जल, नहरों या पाइपलाइनों में पानी की गति और प्रवाह को मापता है।

प्रवाह मीटर दो भागों में विभाजित हैः सेंसर और मेजबान, जो एक केबल द्वारा जुड़े होते हैं।

यह नहरों और नदियों में पानी की गति और प्रवाह को माप सकता है और पानी का स्तर सेंसर के शीर्ष से 20 सेमी अधिक अधिक है।

यह पाइपों और नलिकाओं में पानी की गति और प्रवाह को माप सकता है। पानी का स्तर सेंसर के शीर्ष से 20 सेमी से अधिक अधिक होना चाहिए, और पाइप का आंतरिक व्यास ≥ 500 मिमी होना चाहिए।

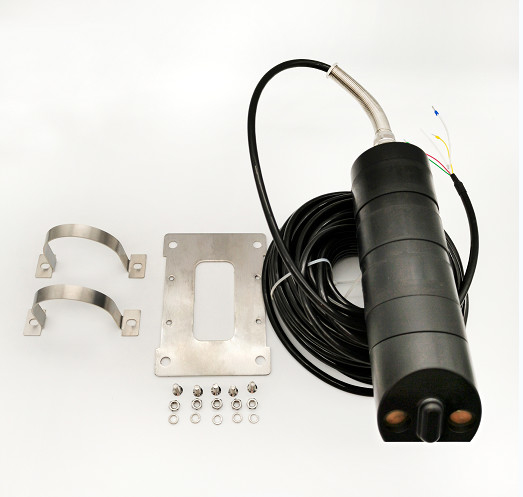

सेंसर की भौतिक छवि (सभी सामान सहित)

अल्ट्रासोनिक डोपलर प्रवाहमीटर (होस्ट) भौतिक चित्र

कारखाने के सामानों में चार फिक्सिंग प्लेट हैं। कृपया चित्र देखें। फिक्सिंग के बाद, इसे उपकरण बॉक्स या लकड़ी के बोर्ड पर स्थापित किया जा सकता है।

अल्ट्रासोनिक डॉपलर प्रवाहमीटर और मेजबान कनेक्शन आरेख
