Place of Origin:
China (Mainland)
ब्रांड नाम:
Kacise
प्रमाणन:
certificate of explosion-proof, CE
Model Number:
KPT1000-DP

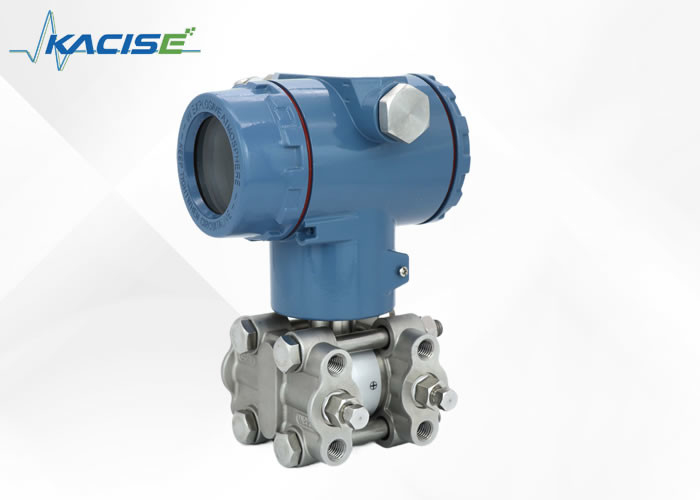

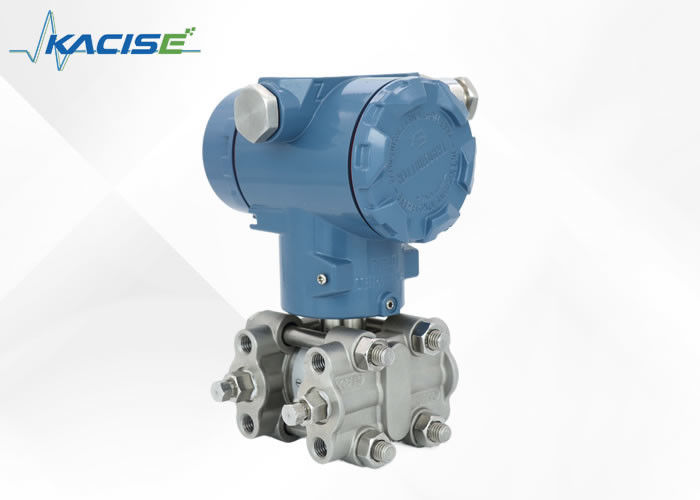

KPT1000-DP सिंगल क्रिस्टल सिलिकॉन डिफरेंशियल प्रेशर ट्रांसमीटर उत्पाद की उच्च परिशुद्धता और अल्ट्रा-उच्च स्थिरता प्राप्त करने के लिए उन्नत जर्मन एमईएमएस तकनीक, एक डबल डायाफ्राम संरचना और उत्कृष्ट उत्पादन तकनीक से बने सिंगल क्रिस्टल सिलिकॉन सेंसर चिप का उपयोग करता है। एम्बेडेड इंटेलिजेंट सिग्नल प्रोसेसिंग मॉड्यूल दबाव और तापमान मुआवजे का सही संयोजन प्राप्त करता है, जो स्थिर दबाव और तापमान परिवर्तनों की एक विस्तृत श्रृंखला के तहत विश्वसनीय माप सटीकता और उत्कृष्ट दीर्घकालिक स्थिरता प्रदान करता है।
KPT1000-DP सिंगल क्रिस्टल सिलिकॉन डिफरेंशियल प्रेशर ट्रांसमीटर का उपयोग तरल स्तर, घनत्व और तरल, गैस या भाप के दबाव को मापने के लिए किया जा सकता है, और इसे 4-20mA DC (सुपरइम्पोज़्ड HART संचार) वर्तमान सिग्नल आउटपुट में परिवर्तित किया जा सकता है;
रिमोट और स्थानीय पैरामीटर सेटिंग फ़ंक्शन कॉन्फ़िगरेशन को हार्ट या आरएस485 संचार और पैनल बटन के माध्यम से महसूस किया जाता है।
| नमूना | KPT1000-DP उच्च परिशुद्धता अंतर दबाव ट्रांसमीटर | |||||||||
| मापन माध्यम | तरल, गैस या भाप के दबाव को मापता है | |||||||||
| माप प्रकार | विभेदक दबाव माप, पूर्ण दबाव माप | |||||||||
| उत्पादन में संकेत |
4~20mA+HART प्रोटोकॉल डिजिटल सिग्नल RS485 सीरियल पोर्ट सिग्नल |
|||||||||
| माप श्रेणी | रेंज कोड | 0बी | 0सी | 0ई | 0एफ | 0जी | ||||
| श्रेणी | (0~0.6)केपीए~6केपीए | (0~2)केपीए~40केपीए | (0~2.5)केपीए~250केपीए | (0~10)केपीए~1एमपीए | (0~30)केपीए~3एमपीए | |||||
| अनुशंसित संपीड़न अनुपात | 10:1 | 20:1 | 100:1 | 100:1 | 100:1 | |||||
| संदर्भ सटीकता | ±0.05% | यदि टीडी>10 (टीडी=अधिकतम सीमा/समायोजन सीमा), तो: | ±(0.005*टीडी)% | यदि सीमा 0बी उत्पाद, टीडी>6 है, तो: | / | |||||
| ±0.075% | ±(0.0075*टीडी)% | ±(0.125*टीडी)% | ||||||||
| ±0.1% | ±(0.01*टीडी)% | ±(0.166*टीडी)% | ||||||||
| परिवेश तापमान प्रभाव |
(-25~+65)℃ पर कुल प्रभाव है: ±(0.15*टीडी+0.05)%*स्पैन (-40~-25)℃ और (+65~+85)℃ पर कुल प्रभाव है: ±(0.2*टीडी+0.05)%*स्पैन |
|||||||||
| अधिक दबाव का प्रभाव | ±0.1%*अवधि | |||||||||
| स्थैतिक दबाव प्रभाव | ±(0.05%यूआरएल+0.075%स्पैन)/10एमपीए | |||||||||
| दीर्घकालिक स्थिरता | ±0.15%यूआरएल/10 वर्ष | |||||||||
| बिजली आपूर्ति प्रभाव | ±0.001%/10V(12~36)VDC, नगण्य | |||||||||
| सीमा सीमा | इसे सीमा की ऊपरी और निचली सीमाओं के भीतर मनमाने ढंग से समायोजित किया जा सकता है। प्रदर्शन विशेषताओं को अनुकूलित करने के लिए न्यूनतम संभव रेंज अनुपात वाले रेंज कोड का चयन करने की अनुशंसा की जाती है। | |||||||||
| शून्य सेटिंग | अंशांकन सीमा ≥ न्यूनतम सीमा | |||||||||
| स्थापना स्थिति प्रभाव | डायाफ्राम सतह के समानांतर स्थापना स्थिति में परिवर्तन से शून्य बिंदु प्रभाव नहीं पड़ेगा। यदि स्थापना स्थिति डायाफ्राम सतह के समानांतर नहीं है, तो इसे अंशांकन द्वारा समाप्त किया जा सकता है। सीमा पर कोई प्रभाव नहीं | |||||||||
| अलार्म चालू | ऑफलाइन | 3.6mA | ||||||||
| ऑनलाइन | 21एमए | |||||||||
| इन्सुलेशन प्रतिरोध | जमीन पर 100MΩ या अधिक (DC 500V) | |||||||||
| इन्सुलेशन ताकत | AC 500V 50/60Hz को ग्राउंड करने के लिए, 1 मिनट | |||||||||
| प्रतिक्रिया समय | एम्पलीफायर घटक का अवमंदन स्थिरांक 0.1S है, और सेंसर समय स्थिरांक है: (0.1~1.6)S, जो रेंज और रेंज अनुपात पर निर्भर करता है। अतिरिक्त समायोज्य समय स्थिरांक है: (0.1~60)एस। नॉनलाइनियर आउटपुट (जैसे वर्गमूल फ़ंक्शन) पर प्रभाव इस फ़ंक्शन पर निर्भर करता है और तदनुसार गणना की जा सकती है। | |||||||||
| परिवेश का तापमान | -40~+85℃ डिस्प्ले के साथ: -20~+65℃ | |||||||||
| भंडारण तापमान | -40~+125℃ | |||||||||
| भंडारण तापमान | -40~+85℃ डिस्प्ले के साथ: -20~+65℃ | |||||||||
| कार्य दबाव (सिलिकॉन तेल) | 16MPa 25MPa 42MPa तीन स्तर | |||||||||
| स्थैतिक दबाव सीमा | 3.5KPa पूर्ण दबाव से रेटेड दबाव तक, सुरक्षा दबाव रेटेड दबाव से 1.5 गुना से अधिक हो सकता है और एक ही समय में ट्रांसमीटर के दोनों किनारों पर लागू किया जा सकता है। | |||||||||
| अलगाव डायाफ्राम | स्टेनलेस स्टील 316एल, हास्टेलॉय सी-276, टैंटलम, सोना चढ़ाया हुआ | |||||||||
| प्रक्रिया कनेक्शन सामग्री | स्टेनलेस स्टील 304, 316 वैकल्पिक | |||||||||
| नट और बोल्ट | स्टेनलेस स्टील (A2-70), गैल्वेनाइज्ड कार्बन स्टील (12.8) | |||||||||
| ट्रांसमीटर आवास |
एल्यूमीनियम मिश्र धातु + एपॉक्सी राल (सतह छिड़काव) स्टेनलेस स्टील |
|||||||||
| अंगूठी की सील | नाइट्राइल-ब्यूटाडाइन रबर (NBR), फ्लोरिनेटेड रबर (FKM), पॉलीटेट्राफ्लुओरोएथिलीन (PTFE) | |||||||||
| भरना | सिलिकॉन तेल, खाद्य तेल, एफएल तेल | |||||||||
| प्रक्रिया कनेक्शन | प्रोसेस कनेक्शन फ्लैंज के दोनों सिरों पर NPT1/4 और UNF7/16 आंतरिक धागे हैं | |||||||||
| सुरक्षा स्तर | IP65, IP67(विस्फोट रोधी) | |||||||||
| वज़न | 2.6 किलोग्राम (बिना माउंटिंग ब्रैकेट के, प्रक्रिया कनेक्शन सहायक उपकरण) | |||||||||
बिजली आपूर्ति और लोड की स्थिति:
| ① | + | बिजली आपूर्ति और एचएआरटी डिजिटल संचार आउटपुट टर्मिनल |
| ② | - | |
| ② | - | बाहरी संकेतक (एमीटर) वायरिंग टर्मिनल |
| ③ | + |
हमारा प्रिसिजन प्रेशर सेंसर उत्पाद व्यापक तकनीकी सहायता और सेवाओं द्वारा समर्थित है ताकि यह सुनिश्चित किया जा सके कि आपको सर्वोत्तम संभव अनुभव मिले। हमारे विशेषज्ञों की टीम इंस्टालेशन से लेकर ऑपरेशन तक, उत्पाद के बारे में आपके किसी भी प्रश्न का उत्तर देने के लिए उपलब्ध है। हम आपके सेंसर को बेहतर ढंग से कार्यशील बनाए रखने के लिए रखरखाव और मरम्मत सेवाएं भी प्रदान करते हैं। इसके अलावा, हम आपकी विशिष्ट आवश्यकताओं को पूरा करने के लिए अंशांकन और अनुकूलन सेवाएँ प्रदान करते हैं। अपने प्रिसिजन प्रेशर सेंसर का अधिकतम लाभ उठाने के लिए आवश्यक सहायता और सेवाएँ प्रदान करने के लिए हम पर भरोसा करें।
