Place of Origin:
China (Mainland)
ब्रांड नाम:
Kacise
प्रमाणन:
certificate of explosion-proof, CE
Model Number:
KPS210

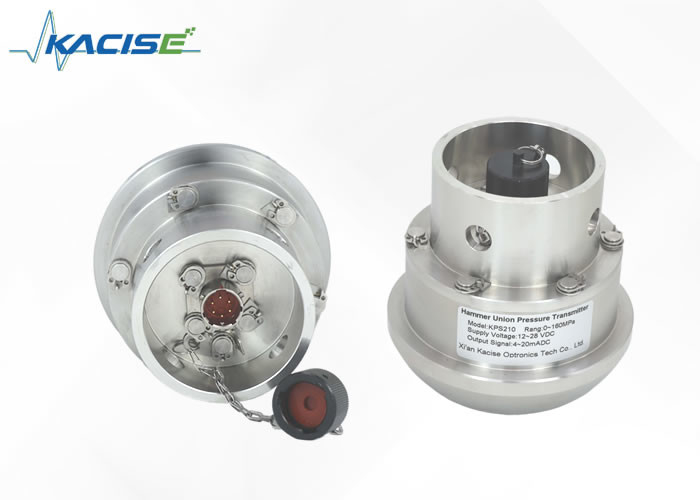

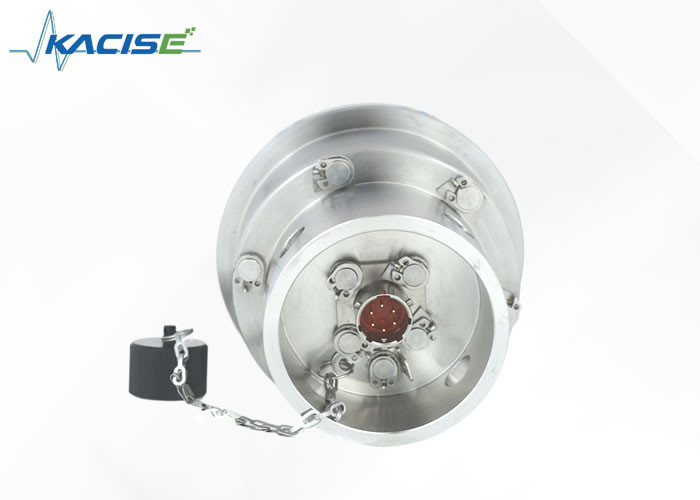

KPS210 तनाव गेज उच्च दबाव ट्रांसमीटर एक नया उत्पाद है जो विदेशी उन्नत प्रौद्योगिकी और घरेलू सेंसर विनिर्माण प्रौद्योगिकी को एकीकृत करता है।यह हमारी कंपनी के विदेशी उत्पाद प्रौद्योगिकी के परिचय और पाचन का एक और क्रिस्टलीकरण है. सेंसर आयातित, उच्च परिशुद्धता, बड़े प्रतिरोध तनाव गेज और घरेलू अद्वितीय डायाफ्राम प्रौद्योगिकी को अपनाता है। इसकी माप सीमा 160Mpa तक पहुंच सकती है,और यह उच्च प्रतिक्रिया की विशेषताओं है, उच्च परिशुद्धता, मजबूत संरचना, संक्षारण प्रतिरोध, कंपन प्रतिरोध, उच्च प्रदर्शन और उच्च लागत प्रदर्शन।
यह उत्पाद तेल उद्योग में ड्रिलिंग उपकरण में व्यापक रूप से उपयोग किया जाता है, विशेष रूप से आयातित फ्रैक्चरिंग वाहनों और सीमेंटिंग वाहनों के उच्च दबाव माप के लिए।यह आयातित उत्पादों को बदलने के लिए पसंदीदा ट्रांसमीटर है.
यह विस्फोट-सबूत प्रकार GB3836.1-2010 और GB3836.4-2010 मानकों की आवश्यकताओं को पूरा करता है, और विस्फोट-सबूत प्रमाण पत्र प्राप्त किया है। विस्फोट-सबूत चिह्न Ex ib IIB T6 Gb है।
विस्फोट-प्रूफ उत्पाद उन अवसरों के लिए उपयुक्त है जहां विस्फोटक गैसें दिखाई दे सकती हैं। संबंधित विस्फोट-प्रूफ क्षेत्र ज़ोन 1 और ज़ोन 2 हैं, और इसकी विशिष्ट प्रतिनिधि गैस प्रोपेन है।
| माप सीमा | 0~30...160MPa |
| अतिभार | 1.5 गुना पूर्ण पैमाने का दबाव (अधिकतम 160MPa) |
| गैर-रैखिकता | ±0.5% एफएस |
| शून्य त्रुटि | ± 1% एफएस |
| पूर्ण सीमा त्रुटि | ± 1% एफएस |
| इन्सुलेशन प्रतिरोध | 250M°C@250V DC |
| परिचालन तापमान | -30~70°C |
| धमाका प्रतिरोधी प्रकार | -30~60°C |
| भंडारण तापमान | -40~70°C |
| विद्युत आपूर्ति | 12~28 वीडीसी |
| आउटपुट सिग्नल | 4~20 मीटर एडीसी (दूसरी पंक्ति) |
| भार प्रतिरोध | ≤(U-12)/0.02Ω (दूसरी पंक्ति) |
| आवरण संरक्षण | IP65 |
| विद्युत कनेक्शन | चार कोर या छह कोर प्लग-इन |
| आंतरिक सुरक्षा | Ex ib IIB T6 जीबी |
| आंतरिक सुरक्षा मापदंड | Ui=28VDC.Ii=200mA.Pi=1.4W.Ci=0.048μF,Li=0mH |
| इलेक्ट्रॉनिक आवरण | स्टेनलेस स्टील 304 |
| सेंसर आवरण (दबाव-संवेदनशील डायफ्राम) | स्टेनलेस स्टील 17-4PH |
| सील | नाइट्राइल रबर या वेल्डिंग |
4.1 परिवहन
जांचें कि क्या परिवहन के दौरान उपकरण क्षतिग्रस्त हो गया है। यदि स्पष्ट क्षति है, तो कृपया हमसे संपर्क करें।
4.2 पैकेजिंग और भंडारण
स्थापना से पहले पैकेजिंग न निकालें।
4.3 भंडारण के लिए अनुमेय शर्तेंः
इस उत्पाद में प्रयोग किया जाने वाला दबाव संवेदनशील तत्व दबाव-संवेदनशील डायफ्राम के माध्यम से दबाव प्रेषित करता है। किसी भी स्पर्श से ट्रांसमीटर को नुकसान होगा।
▶ किसी भी तरह से दबाव इंटरफेस के अंदर को न छूएं।
5.1 स्थापना की तैयारी
जांचें कि प्रेषक की उपस्थिति अच्छी है;
प्रेषक के दबाव इंटरफ़ेस की सील सतह साफ और क्षतिग्रस्त नहीं है;
मापी जाने वाली सामग्री की प्रयोज्यता पर विचार करें;
परिवेश का तापमान और मध्यम तापमान उत्पाद के तकनीकी विनिर्देशों के भीतर होना चाहिए।
सुरक्षित विद्युत स्थापना के लिए पर्याप्त स्थान है।
5.2 ट्रांसमीटर की स्थापना और सील करने की विधिः संघ 2 ′′# 1502
5.3 ट्रांसमीटर विद्युत प्रणाली
उत्पाद के अनुरूप प्लग-इन एक जलरोधक प्लग-इन है। उत्पाद सुरक्षा स्तर सुनिश्चित करने के लिए, विद्युत कनेक्शन के दौरान कनेक्टर को लॉक करना सुनिश्चित करें।
बिजली की आपूर्तिः विवरण के लिए उत्पाद के लेबल को देखें (ऊर्जा की आपूर्ति को प्रासंगिक मानकों की आवश्यकताओं को पूरा करना चाहिए, और बिजली की आपूर्ति प्रणाली विश्वसनीय होनी चाहिए।) आंतरिक रूप से सुरक्षित विस्फोट-सबूत ट्रांसमीटर एक सुरक्षा बाधा द्वारा संचालित है.
विद्युत कनेक्शन की आवश्यकताएंः एक ऐसा केबल चुनें जिसका व्यास प्लग केबल ग्रंथि से मेल खाता हो और केबल ग्रंथि और प्लग बरकरार रहें।
विद्युत कनेक्शन की आवश्यकताएंः तारों की परिभाषा के लिए उत्पाद लेबल देखें
उत्पाद पिन की परिभाषाः
5.4 विस्फोटक गैस वातावरण के लिए आंतरिक सुरक्षा ट्रांसमीटर
जब विद्युत कनेक्शन के लिए विस्फोटक गैस वातावरण में आंतरिक रूप से सुरक्षित विस्फोट-प्रूफ ट्रांसमीटर का प्रयोग किया जाता है,वे आंतरिक रूप से सुरक्षित विस्फोट-प्रूफ प्रणाली बनाने के लिए सुरक्षा बाधाओं के साथ संयुक्त होना चाहिए. सुरक्षा बाधा और बिजली की आपूर्ति एक सुरक्षित क्षेत्र में रखा जाता है, और आंतरिक रूप से सुरक्षित ट्रांसमीटर एक खतरनाक क्षेत्र में रखा जाता है। सुरक्षित ग्राउंडिंग पर ध्यान दें।
5.5 विस्फोटक गैस वातावरण के लिए आंतरिक सुरक्षा ट्रांसमीटर
जब विद्युत कनेक्शन के लिए विस्फोटक गैस वातावरण में आंतरिक रूप से सुरक्षित विस्फोट-प्रूफ ट्रांसमीटर का प्रयोग किया जाता है,वे आंतरिक रूप से सुरक्षित विस्फोट-प्रूफ प्रणाली बनाने के लिए सुरक्षा बाधाओं के साथ संयुक्त होना चाहिए. सुरक्षा बाधाओं और बिजली की आपूर्ति सुरक्षित क्षेत्र में रखा जाना चाहिए, और आंतरिक रूप से सुरक्षित ट्रांसमीटर खतरनाक क्षेत्र में रखा जाना चाहिए। सुरक्षित ग्राउंडिंग पर ध्यान दें।
दो तारों वाली 4~20mADC आउटपुट आंतरिक रूप से सुरक्षित प्रणाली निम्नानुसार दर्शाई गई हैः
अधिकतम अनुमेय वितरित क्षमता Cc=Co-Ci, ट्रांसमीटर और सुरक्षा बाधा के बीच प्रणाली कनेक्शन केबल का अधिकतम अनुमेय वितरित प्रेरण क्षमता Lc=Lo-Li।
अधिकतम अनुमेय वितरित क्षमता Cc=Co-Ci,
अधिकतम अनुमेय वितरित प्रेरण क्षमता Lc=Lo-Li.
Co≥Ci+Cc Lo≥Li+Lc
Uo≤Ui लो≤Ii पो≤Pi
सुरक्षा बाधा को उपयोगकर्ता द्वारा स्वतंत्र रूप से चुना जा सकता है, जब तक कि मापदंड उपरोक्त आवश्यकताओं को पूरा करते हैं और विस्फोट-सबूत प्रमाण पत्र है।सुरक्षा बाधा की स्थापना और उपयोग सुरक्षा बाधा के निर्देश पुस्तिका के अनुसार किया जाना चाहिए.
