उत्पत्ति के प्लेस:
चीन (मेनलैंड)
ब्रांड नाम:
Kacise
प्रमाणन:
certificate of explosion-proof, CE
मॉडल संख्या:
केडीएफ1300
अल्ट्रासोनिक डोपलर फ्लोमीटर डोपलर प्रभाव पर आधारित है। जांच अल्ट्रासोनिक तरंगों की एक किरण को तिरछे ऊपर की ओर भेजती है। अल्ट्रासोनिक तरंगें द्रव में फैलती हैं।द्रव में बुलबुले या कण जैसे अशुद्धियां हो सकती हैं (यह माना जा सकता है कि द्रव में अशुद्धियों की गति पानी के प्रवाह के समान है)जब अल्ट्रासोनिक तरंगें द्रव में अशुद्धियों के संपर्क में आती हैं, तो प्रतिबिंबित अल्ट्रासोनिक तरंगें डॉपलर आवृत्ति शिफ्ट Δf का उत्पादन करेंगी।डॉपलर आवृत्ति परिवर्तन Δf प्रवाह वेग के आनुपातिक हैद्रव का प्रवाह वेग डोपलर आवृत्ति परिवर्तन Δf को मापकर मापा जा सकता है।
| शक्तिएसऊपर उठाना |
बिजली आपूर्ति सीमाः 10.8VDC ~ 26.4VDC; 12V बिजली की खपतः 45mA±1mA (लगभग 0.54W) 24V बिजली की खपतः 26mA±1mA (लगभग 0.62W) |
| आउटपुटसीविशेषताएं | RS485/ModBus मानक प्रोटोकॉल |
| मापपीअनुपालन |
प्रवाह दर सीमाः ±0.03m/s~±5m/s (अनुकूलित ±0.03m/s~±10m/s); पानी की गहराई सीमाः 0.02~3m, 0.02~10m (कृपया आदेश देने से पहले अधिकतम पानी की गहराई की पुष्टि करें); प्रवाह दर सटीकताः ± 1%; प्रवाह दर सटीकताः ±1~3% (माप की सटीकता साइट पर कार्य वातावरण के कारण भिन्न होती है); पानी की गहराई सटीकताः ±3 सेमी; प्रवाह दर संकल्पः 1 मिमी/सेकंड; तापमान संकल्पः 0.1°C; पानी की गहराई का संकल्पः 1 मिमी |
| शारीरिकपीगुण |
सामग्रीः पीओएम; वजनः 2.6±0.1kg; सुरक्षा स्तरः IP68; केबलः एयर गाइड ट्यूब के साथ 4-कोर शील्ड केबल, फैक्ट्री डिफ़ॉल्ट लंबाई 10 मीटर, तार व्यास 8 मिमी (अन्य तार लंबाई को अनुकूलित करने की आवश्यकता है) । |
| काम करनाईपर्यावरण |
कार्य तापमानः 0~60°C (गैर-जमाव स्थिति); भंडारण तापमानः -20~80°C; रेत सामग्रीः <20 ग्राम/लीटर; अम्लताः पीएच मूल्य 6 से 8 के बीच है। |
अल्ट्रासोनिक डोपलर प्रवाहमीटर एक उपकरण है जिसका उपयोग पाइप, नहर या नदियों में पानी के प्रवाह दरों को मापने के लिए किया जाता है। इसका मुख्य रूप से कई प्रमुख क्षेत्रों में उपयोग किया जाता है, जिनमें शामिल हैंः

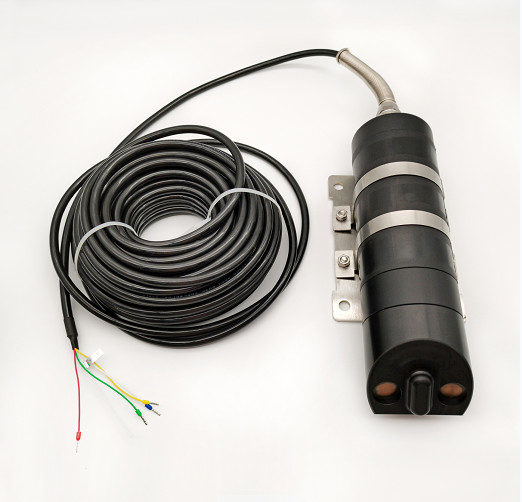

बिजली का तार:
बिजली की आपूर्ति के सकारात्मक ध्रुव से जुड़ा लाल तार (12V+ या 24V+);
बिजली की आपूर्ति के नकारात्मक ध्रुव से जुड़ा हरा तार (12V- या 24V-);
सिग्नल तार:
सफेद तार RS485A (T/R+) से जुड़ा;
पीला तार RS485B (T/R-) से जुड़ा हुआ है;
पारदर्शी वायु नलिकाः
※वायुमंडल से असुरक्षित रखा जाना चाहिए और स्थापना के दौरान सुरक्षा पर ध्यान देना चाहिए, विशेष रूप से थ्रेडिंग ट्यूब के माध्यम से गुजरते समय, पानी के प्रवेश से बचने के लिए थ्रेडिंग से पहले टेप के साथ इसे सुरक्षित करना आवश्यक है।यह जल गहराई में त्रुटियों और अन्य घटनाओं का कारण बन सकता है.
पारदर्शी वायु नलिका को तह नहीं किया जा सकता है और ट्यूब को घुमावदार करते समय झुकने का कोण <90° नहीं हो सकता है।
