उत्पत्ति के प्लेस:
चीन (मेनलैंड)
ब्रांड नाम:
Kacise
प्रमाणन:
certificate of explosion-proof, CE
मॉडल संख्या:
केयूएफ100

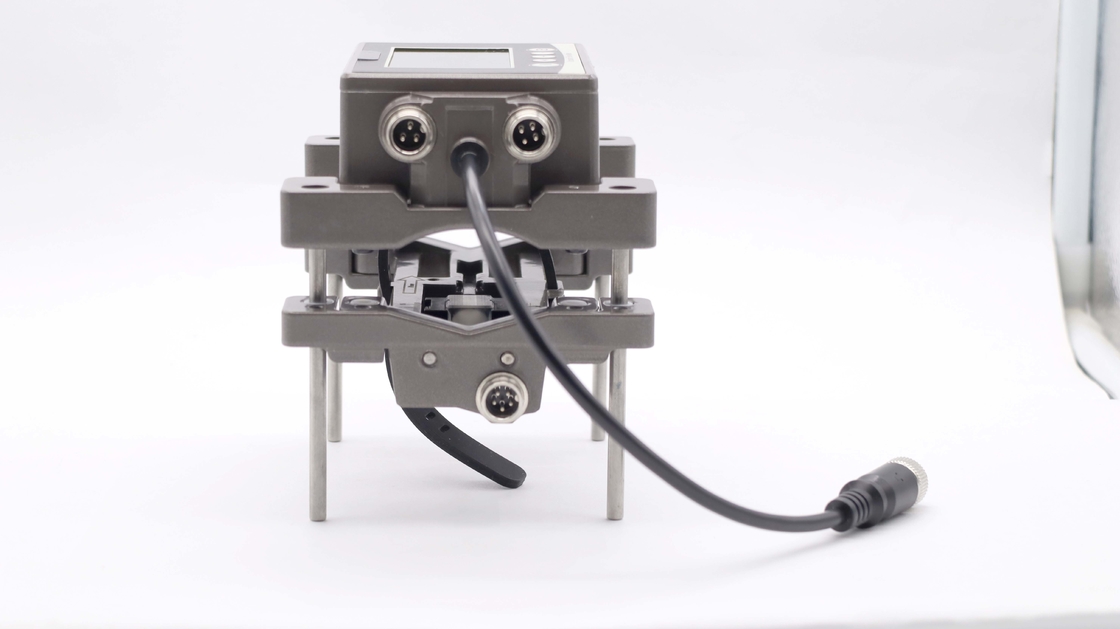

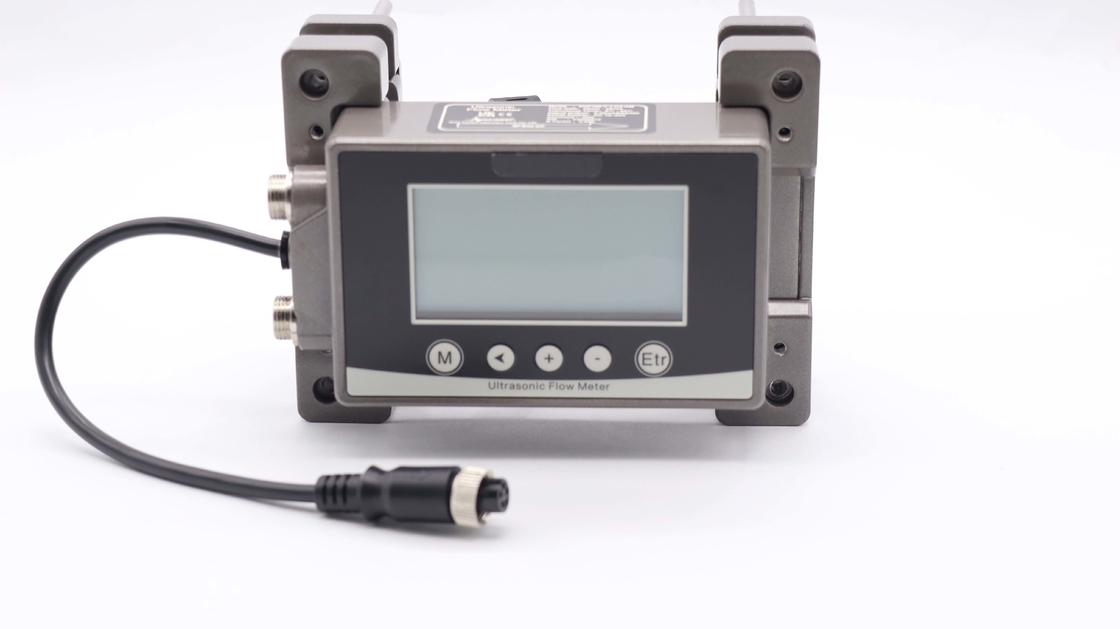

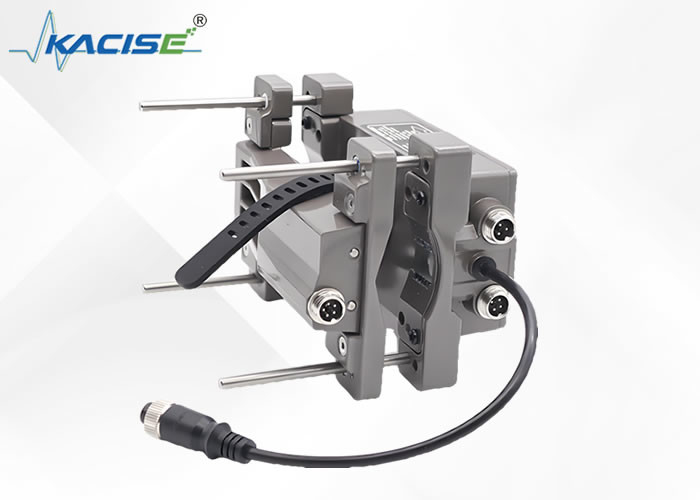

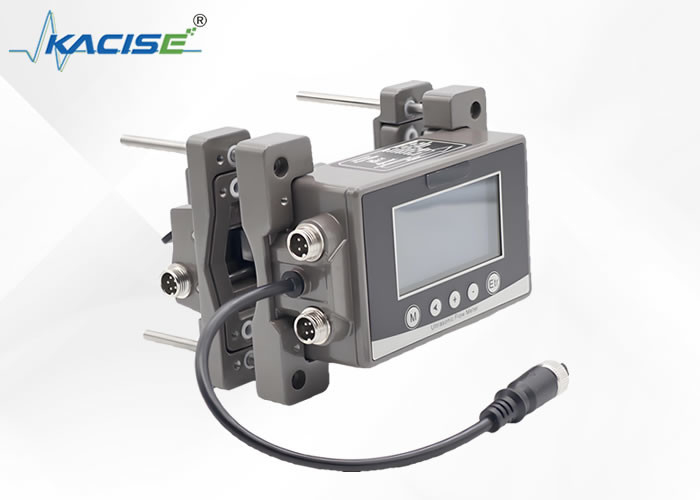

KUF100 अल्ट्रासोनिक फ्लो मीटर समय अंतर विधि के आधार पर काम करता है। यह तरल पदार्थ में अल्ट्रासोनिक संकेतों को प्रसारित और प्राप्त करता है, और प्रवाह दर की गणना करने के लिए डाउनस्ट्रीम और अपस्ट्रीम दिशाओं में अल्ट्रासोनिक प्रसार समय में अंतर का उपयोग करता है, जिससे प्रवाह मूल्य प्राप्त होता है। इस विधि का लाभ यह है कि यह निलंबित कणों या बुलबुले वाले तरल पदार्थों को सटीक रूप से माप सकता है और द्रव चालकता से प्रभावित नहीं होता है।
| समर्थित पाइप सामग्री | स्टेनलेस स्टील, लोहा, पीतल, एल्यूमीनियम, पीवीसी, पीपी, पीवीडीएफ और अन्य कठोर प्लास्टिक पाइप |
| समर्थित तरल माध्यम | पानी या अन्य (ठोस कणों और अशुद्धियों के बिना एकल) |
| समर्थित मध्यम तापमान | 0-75°C (सतह पर कोई ठंड नहीं, उच्च तापमान, अनुकूलन योग्य संस्करण) |
| डिफ़ॉल्ट निम्न प्रवाह कटऑफ़ | 0.1 मी/से |
| प्रदर्शन विधि | 256*128 बैकलिट एलसीडी |
| प्रतिक्रिया समय | 0.5~60s |
| सटीकता वर्ग | ±2%, अंशांकन के बाद ±1% तक |
| डेटा संग्रहण अवधि | 300 मिलीसेकंड |
| स्मृति बैक अप | EEPROM (डेटा भंडारण की अवधि: 10 वर्ष से अधिक, डेटा पढ़ने/लिखने की आवृत्ति: 1 मिलियन से अधिक बार) |
| पावर और I/O कनेक्टर्स | M12 एविएशन प्लग |
| उत्पादन | 4-20mA |
| संचार | मोडबस आरएस485 |
| वैकल्पिक आउटपुट | OCT (पल्स आउटपुट) / एक रिले अलार्म |
| बिजली की आपूर्ति | 10-24V वीडीसी |
| विद्युत शक्ति | ＜3W |
| सर्किट संरक्षण | पावर रिवर्स प्रोटेक्शन, पावर सर्ज प्रोटेक्शन |
| प्रत्येक आउटपुट शॉर्ट-सर्किट सुरक्षा, प्रत्येक आउटपुट वृद्धि सुरक्षा | |
| सुरक्षा स्तर | आईपी65 |
| परिवेश का तापमान | -10 से 60°C (ठंड नहीं) |
| सापेक्षिक आर्द्रता | 35 से 85% आरएच (गैर संघनक) |
| कंपन प्रतिरोध | 10 से 55 हर्ट्ज़, दोहरा आयाम 1.5 मिमी, XYZ अक्षों के लिए प्रत्येक 2 घंटे |
| संघात प्रतिरोध | 100 मी/से2 16 एमएस पल्स, एक्स, वाई, जेड अक्ष प्रत्येक 1000 बार |
| मीटर सामग्री | एल्यूमीनियम मिश्र धातु, औद्योगिक प्लास्टिक |
| केबल लंबाई | मानक 2 मीटर, (पीटी1000 मानक 9 मीटर) |
| पाइप का व्यास | ऊपरी सीमा प्रवाह मान (एल/मिनट) |
|---|---|
| 15 | 60 एल/मिनट |
| 20 | 100 एल/मिनट |
| 25 | 200 एल/मिनट |
| 32 | 300 एल/मिनट |
| 40 | 400 एल/मिनट |
| 50 | 600 एल/मिनट |
| 65 | 1000 एल/मिनट |
टिप: सबसे छोटे मापने योग्य पाइप अनुभाग का आंतरिक व्यास 12 मिमी से अधिक या उसके बराबर है।
डीएन15-40
DN50-65
| कोड | परिभाषा |
|---|---|
| पाइप व्यास: DN15-DN65mm | |
| रेंज: 0.03 मी/से-10 मी/से | |
| सटीकता: ±2% (अंशांकन के बाद 1%) | |
| माप माध्यम: पानी/अन्य (ठोस कणों और अशुद्धियों के बिना एकल) | |
| विद्युत आपूर्ति: 10~24VDC/1A | |
| सेंसर ऑपरेटिंग तापमान: 0-115℃; | |
| अन्य: मानक के रूप में 2 मीटर केबल | |
| हीट मीटर: PT1000 तापमान सेंसर की एक जोड़ी के साथ; तापमान सेंसर का एक सिरा मीटर पर है, और केबल का दूसरा सिरा मानक 9 मी है | |
| पाइप का व्यास | |
| एस | DN15-DN40 |
| टी | DN50-DN65 |
| मीटर का प्रकार | |
| 1 | अल्ट्रासोनिक फ्लो मीटर |
| 2 | अल्ट्रासोनिक शीत (गर्मी) मीटर |
| सेंसर प्रकार | |
| सी2 | 0-65°C |
| C2U | 0-115°C |
| उत्पादन(चार में से दो चुन सकते हैं) | |
| ए | 4-20mA |
| एम | Modbus |
| हे | अक्टूबर (आवृत्ति) |
| आर | 1 रिले |
| PT1000 तापमान सेंसर केबल की लंबाई | |
| पी | दूसरे छोर पर तापमान सेंसर केबल की लंबाई 9 मी |
| पी(15) | दूसरे छोर पर तापमान सेंसर केबल की लंबाई 15 मी |
| पी(25) | दूसरे छोर पर तापमान सेंसर केबल की लंबाई 25 मीटर |
उदाहरण:
अल्ट्रासोनिक फ्लोमीटर, रेंज DN15-DN40, तापमान। रेंज 0-65℃, 4-20mA और RS485 आउटपुट के साथ, मानक केबल लंबाई 2m।
अल्ट्रासोनिक ठंडा (गर्म) मीटर, रेंज DN15-DN40, तापमान। रेंज 0-115℃, 4-20mA और RS485 आउटपुट के साथ, मानक केबल लंबाई 2m; PT1000 तापमान सेंसर की एक जोड़ी के साथ; तापमान सेंसर का एक सिरा मीटर पर है, और केबल का दूसरा सिरा मानक 9 मी है
परिशिष्ट:अल्ट्रासोनिक फ्लो मीटर डेटाशीट_v1 पर KUF100 क्लैंप...
