उत्पत्ति के प्लेस:
चीन (मेनलैंड)
ब्रांड नाम:
Kacise
प्रमाणन:
certificate of explosion-proof, CE
मॉडल संख्या:
केयूएफ100

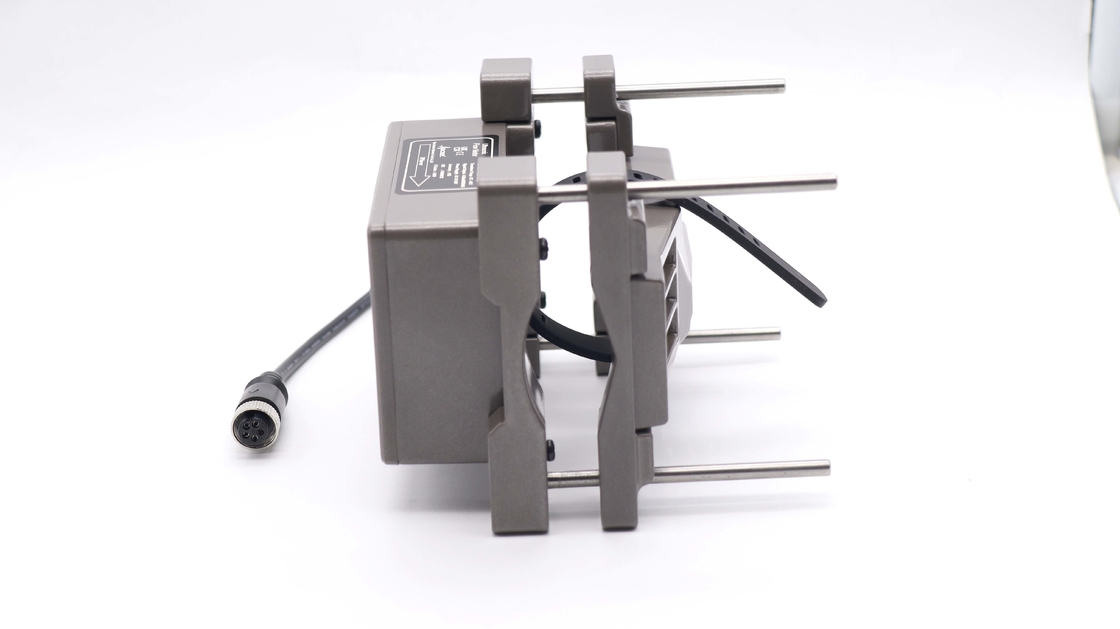

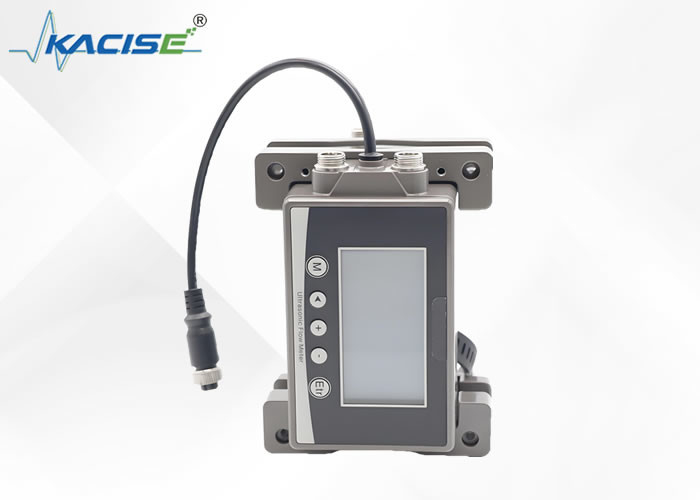

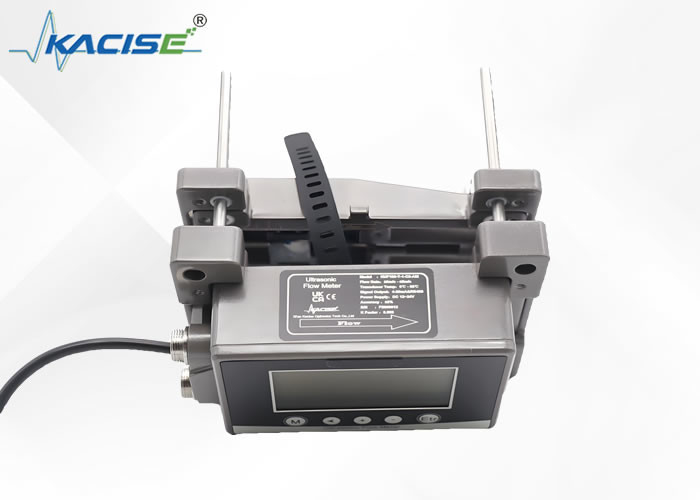

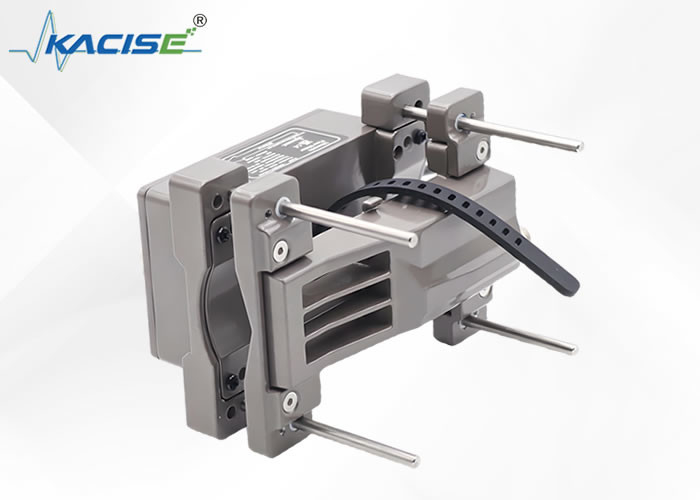

KUF100 अल्ट्रासोनिक प्रवाह मीटर समय अंतर सिद्धांत का उपयोग करके काम करता है।यह तरल पदार्थ के माध्यम से अल्ट्रासोनिक संकेत भेजता और प्राप्त करता है और प्रवाह दर की गणना करता हैयह दृष्टिकोण निलंबित कणों या बुलबुले के साथ तरल पदार्थों के सटीक माप की अनुमति देता है और द्रव चालकता से प्रभावित नहीं होता है।
| समर्थित पाइप सामग्री | स्टेनलेस स्टील, लोहा, पीतल, एल्यूमीनियम, पीवीसी, पीपी, पीवीडीएफ और अन्य कठोर प्लास्टिक पाइप |
| समर्थित तरल मध्यम | पानी या अन्य (एकान्तिक ठोस कणों और अशुद्धियों के बिना) |
| समर्थित मध्यम तापमान | 0-75°C (सतह पर कोई ठंड नहीं, उच्च तापमान, संस्करण अनुकूलन योग्य) |
| डिफ़ॉल्ट कम प्रवाह कटऑफ | 0.1m/s |
| प्रदर्शन विधि | 256*128 बैकलिट एलसीडी |
| प्रतिक्रिया समय | 0.5~60 |
| सटीकता वर्ग | ± 2%, कैलिब्रेशन के बाद ± 1% तक |
| डेटा भंडारण की अवधि | 300 मिलीसेकंड |
| मेमोरी बैकअप | EEPROM (डेटा भंडारण की अवधिः 10 वर्ष से अधिक, डेटा पढ़ने/लिखने की आवृत्तिः 1 मिलियन से अधिक बार) |
| पावर और I/O कनेक्टर्स | M12 विमानन प्लग |
| आउटपुट | 4-20mA |
| संचार | मॉडबस RS485 |
| वैकल्पिक आउटपुट | ओसीटी (पल्स आउटपुट) / एक रिले अलार्म |
| विद्युत आपूर्ति | 10-24V वीडीसी |
| विद्युत ऊर्जा | <3W |
| सर्किट संरक्षण | पावर रिवर्स प्रोटेक्शन, पावर ओवरजेज प्रोटेक्शन |
| प्रत्येक आउटपुट शॉर्ट सर्किट सुरक्षा, प्रत्येक आउटपुट ओवरज सुरक्षा | |
| सुरक्षा स्तर | IP65 |
| परिवेश का तापमान | -10 से 60°C (बिना ठंड के) |
| सापेक्ष आर्द्रता | 35 से 85% आरएच (गैर संक्षेपण) |
| कंपन प्रतिरोध | 10 से 55 हर्ट्ज, दोहरी आयाम 1.5 मिमी, XYZ अक्षों के लिए 2 घंटे प्रत्येक |
| प्रभाव प्रतिरोध | 100m/s2 16 ms पल्स, X, Y, Z अक्ष प्रत्येक 1000 बार |
| मीटर सामग्री | एल्यूमीनियम मिश्र धातु, औद्योगिक प्लास्टिक |
| केबल की लंबाई | मानक 2 मीटर, (PT1000 मानक 9 मीटर) |
| पाइप व्यास | ऊपरी सीमा प्रवाह मूल्य (एल/मिनट) |
| 15 | 60 लीटर/मिनट |
| 20 | 100 लीटर/मिनट |
| 25 | 200 लीटर/मिनट |
| 32 | 300 लीटर/मिनट |
| 40 | 400 लीटर/मिनट |
| 50 | 600 लीटर/मिनट |
| 65 | 1000 लीटर/मिनट |
सुझावः सबसे छोटे मापने योग्य पाइप अनुभाग का आंतरिक व्यास 12 मिमी से अधिक या उसके बराबर है।
DN15-40
DN50-65
| कोड | परिभाषा |
| पाइप का व्यास: DN15-DN65mm | |
| रेंजः 0.03 मीटर/सेकंड-10 मीटर/सेकंड | |
| सटीकताः ± 2% (कैलिब्रेशन के बाद 1%) | |
| मापने का माध्यमः पानी/अन्य (एक टुकड़ा, ठोस कणों और अशुद्धियों के बिना) | |
| बिजली की आपूर्तिः 10~24 वीडीसी/1 ए | |
| सेंसर ऑपरेटिंग तापमानः 0-115°C; | |
| अन्यः 2 मीटर केबल मानक के रूप में | |
| गर्मी मीटरः PT1000 तापमान सेंसर की एक जोड़ी के साथ; तापमान सेंसर का एक छोर मीटर पर है, और केबल का दूसरा छोर मानक 9m है | |
| पाइप व्यास | |
| एस | DN15-DN40 |
| टी | DN50-DN65 |
| मीटर का प्रकार | |
| 1 | अल्ट्रासोनिक प्रवाह मीटर |
| 2 | अल्ट्रासोनिक ठंड (गर्मी) मीटर |
| सेंसर प्रकार | |
| C2 | 0-65°C |
| C2U | 0-115°C |
| आउटपुट(चार में से दो चुन सकते हैं) | |
| ए | 4-20mA |
| एम | मॉडबस |
| ओ | टी.टी. (वारंवारता) |
| आर | 1 रिले |
| पीटी1000 तापमान सेंसर केबल की लंबाई | |
| पी | दूसरे छोर पर तापमान सेंसर केबल की लंबाई 9 मीटर |
| पी ((१५) | दूसरे छोर पर तापमान सेंसर केबल की लंबाई 15 मीटर |
| पी ((25) | दूसरे छोर पर तापमान सेंसर केबल की लंबाई 25 मीटर |
उदाहरण:
अल्ट्रासोनिक फ्लोमीटर, रेंज DN15-DN40, तापमान रेंज 0-65°C, 4-20mA और RS485 आउटपुट के साथ, मानक केबल लंबाई 2m।
अल्ट्रासोनिक ठंडे (गर्म) मीटर, रेंज DN15-DN40, temp. रेंज 0-115°C, 4-20mA और RS485 आउटपुट के साथ, मानक केबल लंबाई 2m; PT1000 तापमान सेंसर की एक जोड़ी के साथ;तापमान सेंसर का एक छोर मीटर पर है, और केबल के दूसरे छोर मानक 9 मीटर है
परिशिष्ट:KUF100 क्लैंप पर अल्ट्रासोनिक प्रवाह मीटर डेटाशीट_v1...
