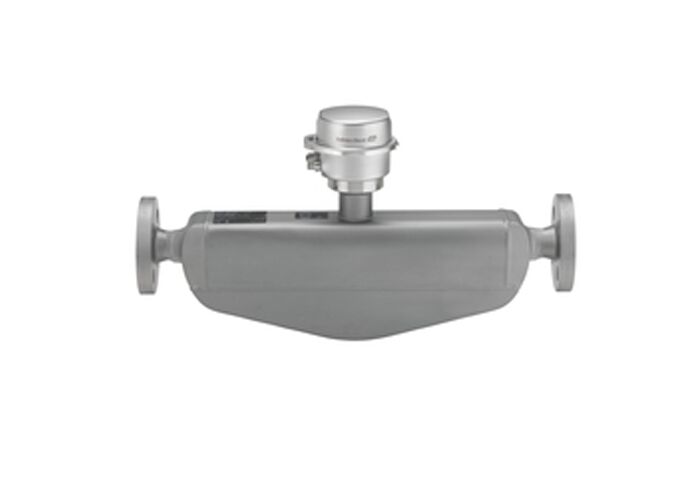

प्रोलाइन प्रोमास एच 100 कोरिओलिस फ्लोमीटर
रासायनिक रूप से प्रतिरोधी एकल-ट्यूब प्रवाहमीटर एक अति-कमपाक्ट ट्रांसमीटर के साथ, अधिकतम संक्षारण प्रतिरोध की आवश्यकता वाले अनुप्रयोगों में तरल पदार्थों और गैसों के उच्च सटीक माप के लिए डिज़ाइन किया गया है।
आवेदन का क्षेत्र
प्रोमास एच का रासायनिक रूप से प्रतिरोधी एकल-ट्यूब डिजाइन विशेष रूप से उच्चतम संक्षारण प्रतिरोध की मांग करने वाले अनुप्रयोगों के लिए इंजीनियर किया गया है।उद्योग के सबसे छोटे ट्रांसमीटर आवास के साथ संयुक्त, यह न्यूनतम पदचिह्न पर पूर्ण प्रदर्शन प्रदान करता है। सिस्टम इंटीग्रेटरों, स्किड बिल्डरों और उपकरण निर्माताओं के लिए आदर्श जहां अंतरिक्ष अनुकूलन महत्वपूर्ण है।
मुख्य लाभ
- संक्षारण प्रतिरोधी गीले भागों के साथ रासायनिक रूप से आक्रामक तरल पदार्थों के लिए अधिकतम सुरक्षा
- मल्टी-वेरिएबल माप (प्रवाह, घनत्व, तापमान) के माध्यम से कम प्रक्रिया माप बिंदु
- कोई भी इनपुट/आउटपुट रन आवश्यकताओं के बिना अंतरिक्ष-बचत स्थापना
- न्यूनतम पदचिह्न पर पूर्ण कार्यक्षमता के साथ कॉम्पैक्ट ट्रांसमीटर डिजाइन
- अतिरिक्त सॉफ्टवेयर/हार्डवेयर के बिना एकीकृत वेब सर्वर के माध्यम से समय-बचत स्थानीय संचालन
- हृदय गति प्रौद्योगिकी के माध्यम से एकीकृत सत्यापन
तकनीकी विनिर्देश
माप प्रदर्शन
| पैरामीटर |
अधिकतम त्रुटि |
| द्रव्यमान प्रवाह (तरल) |
±0.1% |
| आयतन प्रवाह (तरल) |
±0.1% |
| द्रव्यमान प्रवाह (गैस, केवल टैंटलम) |
±0.5% |
| घनत्व (तरल) |
±0.0005 g/cm3 |
ऑपरेटिंग रेंज
माप सीमाः0 से 70,000 किलोग्राम/घंटा (0 से 2,570 पाउंड/मिनट)
अधिकतम प्रसंस्करण दबाव:पीएन 40, वर्ग 300, 20K
मध्यम तापमान (टैंटलम):-50 से +150 °C (-58 से +302 °F)
मध्यम तापमान (ज़िरकोनियम):-50 से +205 °C (-58 से +401 °F)
परिवेश का तापमान (मानक):-40 से +60 °C (-40 से +140 °F)
परिवेश का तापमान (विकल्प):-50 से +60 °C (-58 से +140 °F)
उपकरण गुण
मापने का सिद्धांत:कोरिओलिस
नाममात्र व्यास:DN 8 से 50 (3/8 से 2")
गीली सामग्रीःटैंटलम 2.5W; 702 (UNS R60702)
कनेक्शन सामग्रीःटैंटलम; 702 (यूएनएस आर60702)
मापे गए चर:द्रव्यमान प्रवाह, घनत्व, तापमान, आयतन प्रवाह, सुधारित आयतन प्रवाह, संदर्भ घनत्व, एकाग्रता
आवास और सुरक्षा
सेंसर आवास सामग्रीः1.4301 (304), संक्षारण प्रतिरोधी
ट्रांसमीटर आवास सामग्रीःकॉम्पैक्टः AlSi10Mg, लेपित; कॉम्पैक्ट/अति-कॉम्पैक्टः 1.4301 (304)
सुरक्षा की डिग्री (मानक):IP66/67, 4X प्रकार का आवरण
सुरक्षा का स्तर (विकल्प):IP69
इनपुट और आउटपुट
आउटपुटः4-20 mA HART (सक्रिय), पल्स/फ्रीक्वेंसी/स्विच आउटपुट (गैर)
इनपुटःकोई नहीं
डिजिटल संचार:HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET
विद्युत आपूर्ति:डीसी 20 से 30 वी
प्रदर्शन और संचालन
4-लाइन बैकलिट डिस्प्ले उपलब्ध (कोई स्थानीय संचालन नहीं) वेब ब्राउज़र और ऑपरेटिंग टूल के माध्यम से कॉन्फ़िगरेशन संभव है।
प्रमाणन और अनुमोदन
खतरनाक क्षेत्र:ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC
उत्पाद सुरक्षाःसीई, सी-टिक, ईएसी अंकन
मेट्रोलॉजिकल:मान्यता प्राप्त सुविधाओं (आईएसओ/आईईसी 17025) पर किया गया कैलिब्रेशन, हार्टबीट टेक्नोलॉजी आईएसओ 9001:2008 की आवश्यकताओं के अनुरूप है
दबाव:पीईडी, सीआरएन
सामग्री प्रमाणपत्र:3.1 सामग्री
