थर्मल पावर में उड़ती राख भंडारण स्तर की निगरानी

¢ सटीक माप अभ्यास के साथKLD80612 मीटर के फ्लाई एश साइलो में उच्च आवृत्ति रडार स्तर मीटर

परियोजना की पृष्ठभूमि

फोशन, गुआंग्डोंग में एक 300 मेगावाट का कोयला आधारित बिजली संयंत्र 12 मीटर ऊंची, 8 मीटर व्यास वाली फ्लाई एश साइलो का उपयोग धूलयुक्त कोयला राख (कण आकारः 1 ¢ 150 μm, थोक घनत्वः 0.6 ¢ 0.9 t / m3) को संग्रहीत करने के लिए करता है।मूल क्षमता स्तर मीटर को महत्वपूर्ण समस्याओं का सामना करना पड़ा:

1. कम सटीकता: धूल के आसंजन ने डायलेक्ट्रिक निरंतर बहाव का कारण बना, जिसके परिणामस्वरूप माप त्रुटि ± 8% थी।
2. उच्च रखरखाव: मासिक इलेक्ट्रोड सफाई प्रति सत्र 4 घंटे की आवश्यकता होती है।
3. सिग्नल हस्तक्षेप: वायवीय द्रवितकरण यंत्रों ने झूठे अलार्मों को ट्रिगर किया (औसत में प्रतिदिन तीन) ।

II. समाधान: तकनीकी लाभKLD806 रडार स्तर मीटर

1. उच्च आवृत्ति संकीर्ण बीम डिजाइन:
   • 3° बीम कोण के साथ 80GHz मिलीमीटर तरंग, कॉम्पैक्ट 12 मीटर साइलो के लिए आदर्श।
   • अनुकूलित सीमाः 0.315 मीटर, अंधा क्षेत्रः 0.3 मीटर, पूर्ण कवरेज।
2. हस्तक्षेप विरोधी प्रदर्शन:
   • गतिशील शोर दमन एल्गोरिथ्म (डीएनआईआर 3.0) द्रवकरण वायु प्रवाह से झूठे गूंज को फ़िल्टर करता है।
   • IP68 रेटेड 316L स्टेनलेस स्टील आवास वायु प्रवाह के प्रभाव (20m/s गति) का सामना करता है।
3. स्मार्ट डायग्नोस्टिक:
   • हार्ट प्रोटोकॉल इको वक्र (स्थानीय/दूरस्थ निदान) आउटपुट करता है।
   • स्वचालित डायलेक्ट्रिक निरंतर मुआवजा (धूल आसंजन प्रभाव < 0.1%).





III. कार्यान्वयन प्रक्रिया

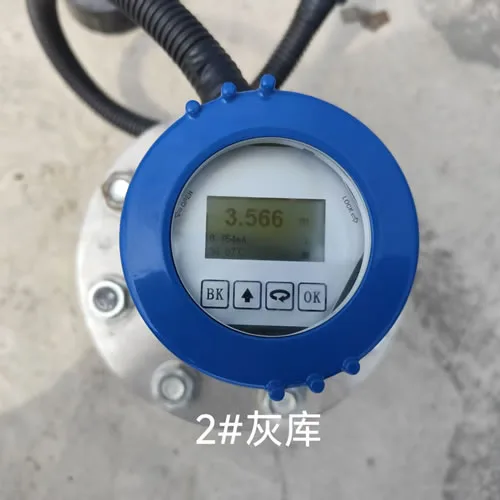

1. स्थापना और कमीशन:
   • स्थान: साइलो के ऊपर से 0.8 मीटर नीचे
   • पैरामीटर विन्यास:
     • सीमा=0.3-12 मीटर
     • झूठी इको दमन=सक्षम (तरलता पाइप हस्तक्षेप ब्लॉक)
     • आउटपुट डम्पिंग = 0.2s (प्यूमेटिक फ्लुइडिज़ेशन चक्र से मेल खाता है)
   • सटीकता सत्यापन: ±5 मिमी त्रुटि बनाम लेजर रेंजमीटर।

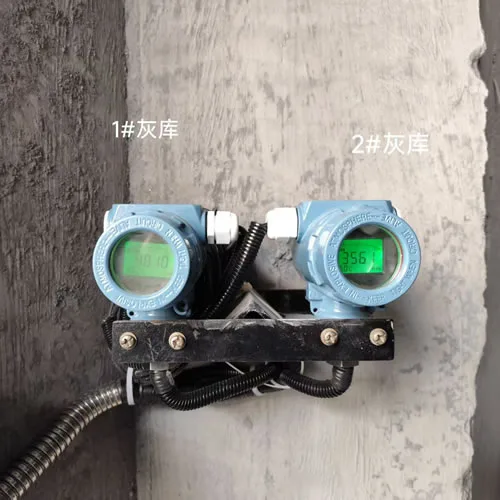

2. प्रणाली एकीकरण:
   • 4-20mA+HART (मौजूदा I/O मॉड्यूल के साथ संगत) के माध्यम से संयंत्र DCS में एकीकृत।
   • नई कार्यक्षमताएंः
     • उच्च/निम्न स्तर इंटरलॉक नियंत्रण (ऑटो-स्टॉप > 90% स्तर पर)
     • स्तर परिवर्तन दर अलर्ट (>1m/h अवरुद्ध होने का खतरा दर्शाता है)

IV. प्रदर्शन परिणाम

ग्राहक प्रतिक्रिया:

KLD806 के संकीर्ण बीम ने हमारे कॉम्पैक्ट साइलो में माप की चुनौतियों को हल किया। 12 मीटर की सीमा पर मिलीमीटर स्तर की सटीकता और शून्य वायु प्रवाह हस्तक्षेप खेल-बदलने वाले हैं।

V. महत्वपूर्ण बातें

1. कॉम्पैक्ट इंस्टॉलेशन टिप्स:
   • लघु सींग एंटेना का प्रयोग करें
   • ऊपरी विषम माउंटिंग
2. पैरामीटर अनुकूलन:
   • ¢ Dust Mode ¢ सक्षम करें
   • सेट dielectric ट्रैकिंग अंतराल = 30min (आर्द्रता परिवर्तन के लिए अनुकूलित) ।
3. रखरखाव प्रोटोकॉल:
   • केसी सेंसर टूलकिट के साथ द्विवार्षिक लेंस सफाई।
   • केसी सेंसर क्लाउड के माध्यम से मासिक स्वास्थ्य रिपोर्ट डाउनलोड करें।

VI. व्यापक अनुप्रयोग

छोटे/मध्यम आकार के साइलो के लिए मान्य (815 मीटर), निम्नलिखित के लिए आदर्शः

• बायोमास बिजली संयंत्र: 10 ¢ 15 मीटर राख साइलो.
• औद्योगिक भाप केंद्र: छोटे साइलो का सटीक माप।
• सीमेंट प्लांट कैलिब्रेशन साइलो: उच्च सटीक बैचिंग।

प्रौद्योगिकी विस्तार:
केसी सेंसर नया हैबहु-साइलो समन्वय प्रणाली(16 KLD806 इकाइयों का समर्थन करता है) क्षेत्रीय स्मार्ट एश मैनेजमेंट को सक्षम करता है, परिवहन लागत को 15~20% तक कम करता है।
