Place of Origin:
China (Mainland)
ब्रांड नाम:
KACISE
प्रमाणन:
certificate of explosion-proof, CE
Model Number:
KUS600
दस्तावेज़:

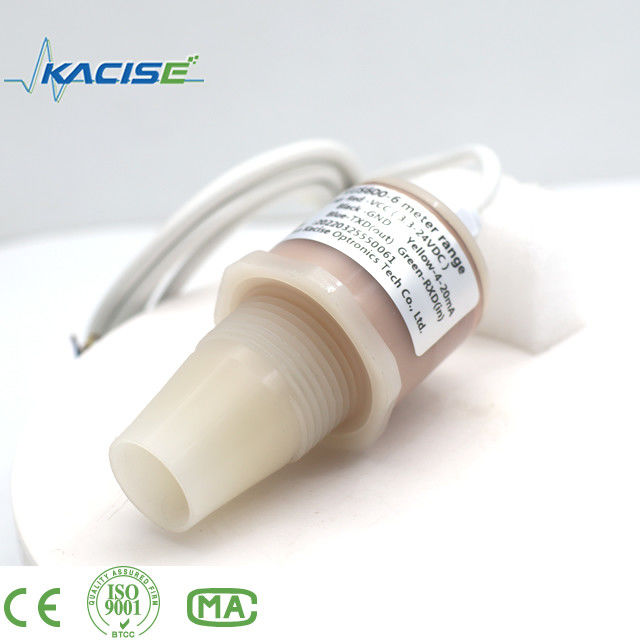

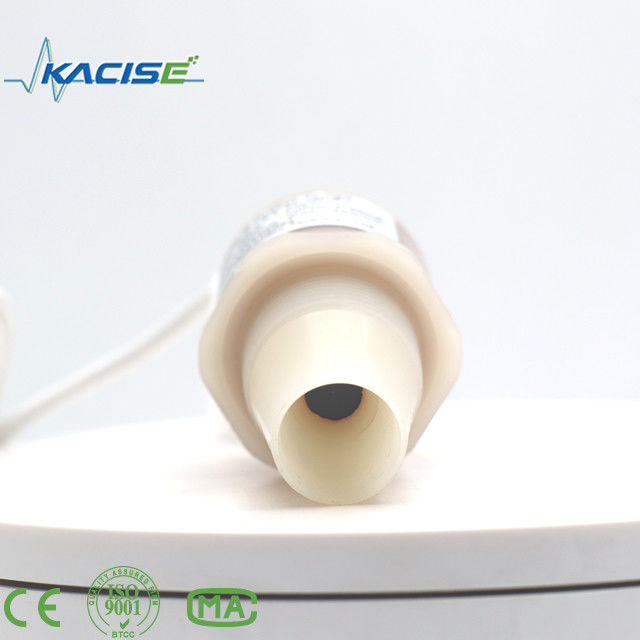

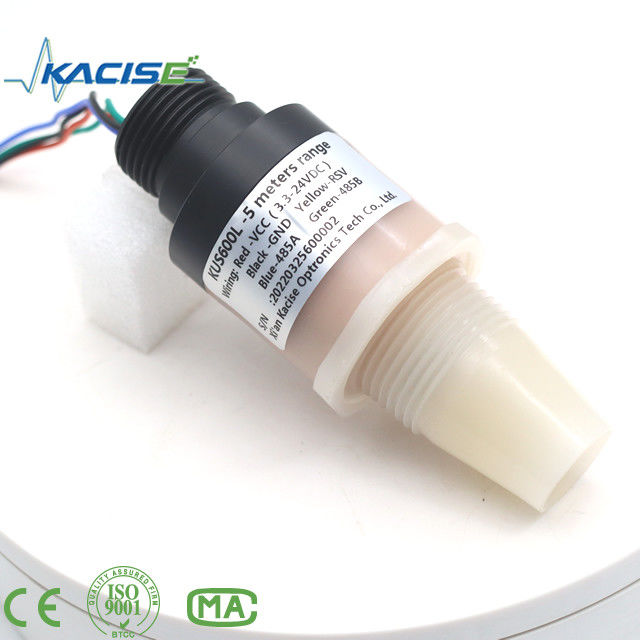

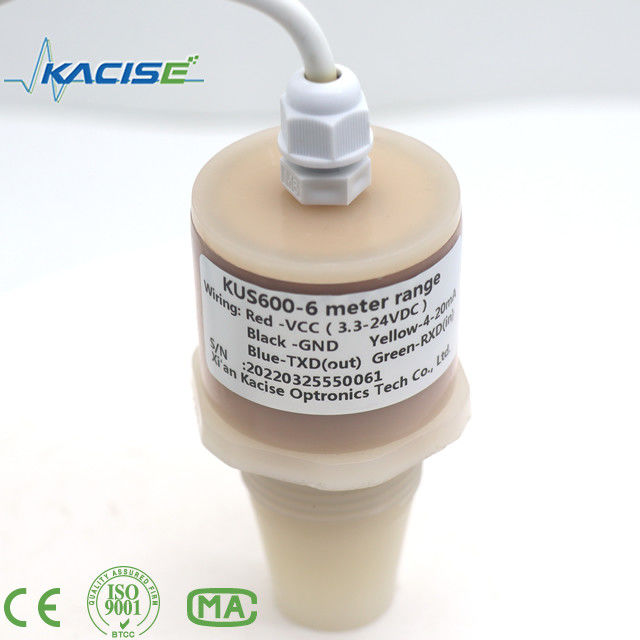

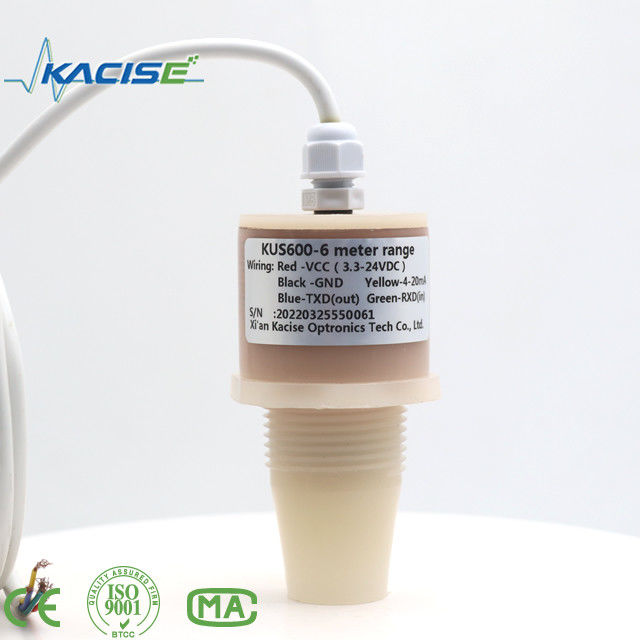

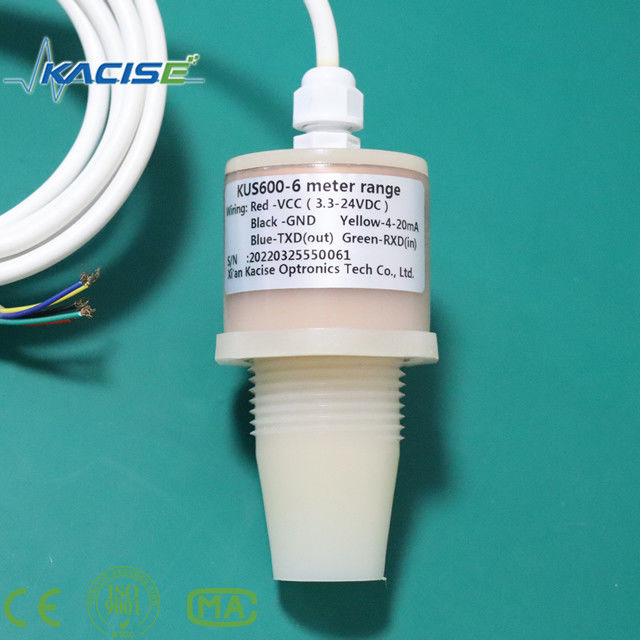

पीवीडीएफ/पीटीएफई सामग्री से बने KUS600 अल्ट्रासोनिक सेंसर का उपयोग दूरी और तरल स्तर के माप के लिए किया जाता है।
| विशेषता | मूल्य |
|---|---|
| माप दूरी | 0.6m-5m |
| अंधा स्थान | 0... 600 मिमी |
| विद्युत आपूर्ति | 3.3V-24V |
| बिजली की खपत | नींद की स्थितिः <0.3mA तरंग अवस्थाः <20mA (तरंग समय <1ms) पता लगाने की स्थितिः <5mA |
| सुरक्षा स्तर | IP68 |
| खोल सामग्री | पीवीसी/पीवीडीएफ/पीटीएफई |
| रेंज सटीकता | ≤ 1% एफ.एस. |
| विभिन्न प्रकार का संकल्प | 0.1 मिमी |
| कार्य करंट | ≤ 45 एमए |
| आउटपुट मॉडल | 0-10V, 0-3V, 0-5V /4-20mA/NPN/PNP/RS485 |
| परिवेश का तापमान | -40...85°C (233...358K) |
| विद्युत कनेक्शन | 5-कोर केबल (एनालॉग आउटपुट), 6-कोर केबल (स्विच आउटपुट) |
आरेख में इकाई मिमी है।
| केबल का रंग | पिन | विवरण | नोट |
|---|---|---|---|
| लाल | 1 | विद्युत आपूर्ति | |
| काला | 2 | जीएनडी | |
| पीला | 3 | एनालॉग आउटपुट | 600B मोड 1 या 0 में काम करेगा, यदि 4-20mA, 0-3.3V 0-5V एनालॉग आउटपुट का उपयोग किया जाता है, तो पावर सेविंग मोड में काम नहीं कर सकता है। |
| नीला | 4 | RS485A+ | टीटीएल आउटपुट सिग्नल के लिए टीटीएल-टीएक्सडी |
| हरी | 5 | RS485B- | टीटीएल आउटपुट सिग्नल के लिए टीटीएल-आरएक्सडी |
| केबल का रंग | पिन | विवरण | नोट |
|---|---|---|---|
| लाल | 1 | विद्युत आपूर्ति | |
| काला | 2 | जीएनडी | |
| पीला | 3 | स्विच आउटपुट | लोड करंट 1A@60V |
| सफेद | 4 | स्विच आउटपुट | |
| ब्राउन | 5 | RS485A+ | टीटीएल आउटपुट सिग्नल के लिए टीटीएल-टीएक्सडी |
| हरी | 6 | RS485B- | टीटीएल आउटपुट सिग्नल के लिए टीटीएल-आरएक्सडी |
| सेंसर रेंज | 600...5000 मिमी @3.3V बिजली की आपूर्ति. माप दूरी 6 मीटर तक पहुंच सकती है यदि बिजली की आपूर्ति 24V है. |
| समायोजन सीमा | 300...5000 मिमी |
| अनुपयोगी क्षेत्र | 0...600 मिमी |
| प्रतिक्रिया में देरी | लगभग 10 एमएस |
| सामग्री | पीवीडीएफ |
| ऑपरेटिंग वोल्टेज UB | 3.3...24 वी डीसी, 10% एसएस |
| निर्बाध भार पर आपूर्ति करंट I0 | नींद के दौरान ≤ 20 एमए सक्रिय अवधि और ≤0.3 एमए |
