RS485 आउटपुट स्प्लिट टाइप अल्ट्रासोनिक लेवल डिफरेंस मीटर 5-30M रेंज और 0.5%-1% सटीकता के साथ

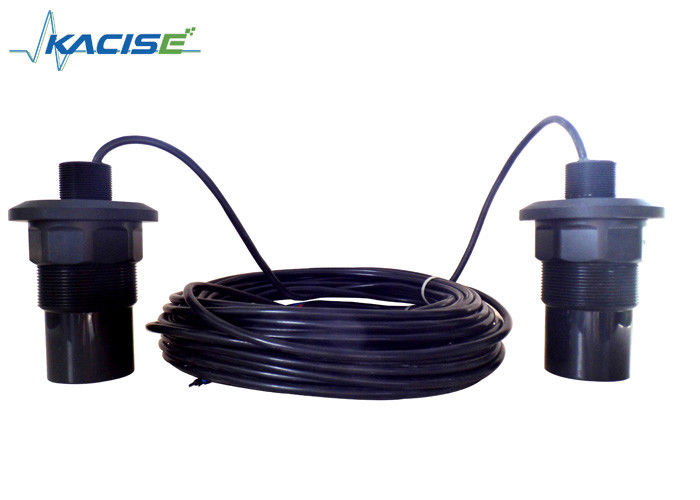

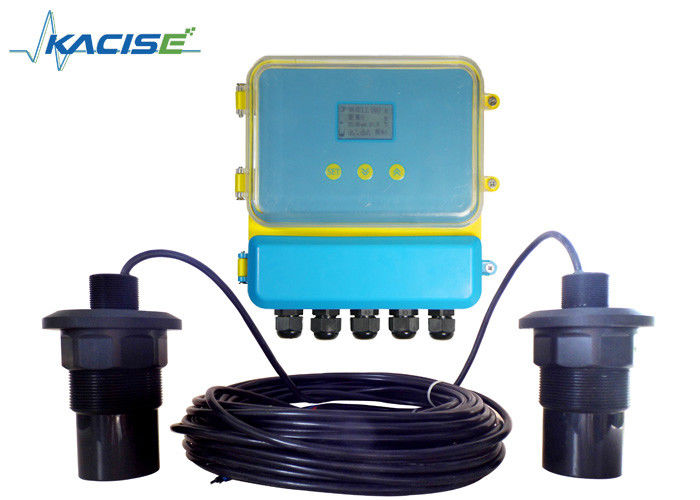

स्प्लिट प्रकार अल्ट्रासोनिक स्तर अंतर मीटर दो जांच से मिलकर बनता है। आमतौर पर ग्रिटिंग से पहले और पीछे के अंतर को मापने के लिए मोटी और पतली ग्रिटिंग के सामने और पीछे स्थापित किया जाता है।जब अंतर सेट मूल्य तक पहुँच जाता है, ग्रिटिंग मशीन कीचड़ को साफ करने के लिए चलना शुरू हो जाएगा, और जब अंतर सेट मूल्य से कम है बंद हो जाएगा.

उत्पाद की संरचना

स्थापित करने की विधि द्रव माप के समान है। यह कंटेनर के कनेक्टेड ट्यूब को जोड़ने वाले फ्लैंज पर स्थापित किया जा सकता है।अक्ष को कंटेनर आउटलेट या मीडिया सतह के लंबवत होना चाहिए, जांच कनेक्टेड-ट्यूब से बाहर आने में सक्षम होना चाहिए.

अल्ट्रासोनिक स्तर अंतर मीटर जो चीनी और अंग्रेजी मेनू और सरल सेटअप है, ग्राहक से विभिन्न आवश्यकताओं को पूरा कर सकते हैं।फिर कई पैरामीटर सेट करें, यह काम करना शुरू कर देगा।

सरल संचालन:

1. कुंजीः हमारे उत्पादों को पैनल पर तीन कुंजियों के माध्यम से डिबग किया जा सकता है। फिर, मापा मूल्य एलईडी द्वारा दिखाया जाता है।



2. हमारे उत्पाद को चालू करने के बाद, दो सेकंड के लिए SET कुंजी दबाएं और पहले स्तर के मेनू में प्रवेश करें.
3. जांच की ऊंचाई का मान ((No.1) इनपुट के लिए संदर्भ शून्य 1, संदर्भ शून्य 1"स्थिति मेनू में संरचना तालिका पाया जा सकता है।(सोंड की ऊँचाई सोंड की प्रक्षेपण सतह से नीचे तक की दूरी है).
4. जांच की ऊंचाई का मान ((No.2) इनपुट के लिए संदर्भ शून्य 2। संदर्भ शून्य 2। स्थिति मेनू की संरचना फोटो पाया जा सकता है।
5. सेट ¥4mA ¥अंतर मूल्य के अनुरूप है और "20mA अंतर मूल्य के अनुरूप है।
6. 4mA अंतर मान के अनुरूप हैः आउटपुट 4mA है, जब अंतर मान सेटिंग मान के बराबर है।
7. 20mA अंतर मूल्य के अनुरूप हैःआउटपुट 20mA है, जब अंतर मूल्य सेटिंग मूल्य के बराबर है।
8. जैसा कि अंतर मूल्य और "20mA अंतर मूल्य के अनुरूप है, कृपया मेनू के संरचना फोटो की जाँच करें।

अल्ट्रासोनिक लेवल डिफरेंस मीटर (सामग्री, तरल), का उपयोग दो अलग-अलग कंटेनरों में लेवल या सामग्री स्तर के ऊंचाई अंतर को मापने के लिए किया जाता है।

अल्ट्रासोनिक लेवल डिफरेंस मीटर का विद्युत वायरिंग

अल्ट्रासोनिक स्तर अंतर मीटर का टर्मिनल

ग्राउंडिंगः उपकरण का पहला ग्राउंड टर्मिनल वास्तव में ग्राउंड किया जाना चाहिए। अन्य उपकरणों के साथ ग्राउंड टर्मिनल साझा न करें। 4 वें टर्मिनल को उठाएं। ट्रांसड्यूसरः लालः ट्रांस_एन ट्रांसड्यूसर एन नीलाःTemp n + तापमान सेंसर + काला: जीएनडी पृथ्वी तार एकल जांचः n=1, दोहरी जांच, n=1,2 वर्तमानः_current+_connect mA n+; _current-_connect mA n-/GND एकल जांचः n=1, दोहरी जांच, n=1,2 रिलेःRLlnA और RLnB खुला दिखाएं;आरएलएनए और आरएलएनसी शो बंद. एकल जांचः n=1,2 डबल जांच, n=1,2,3,4 पावरः पावर AC कनेक्ट L, N पावर DC: 24V+ कनेक्ट 24VDC+, GND कनेक्ट 24VDC-

नोटः

• 1 विलंब 1 जांच1 अलार्म के लिए उपयोग किया जाता है, विलंब 2 जांच2 अलार्म के लिए उपयोग किया जाता है। विलंब 3 और विलंब 4 अंतर अलार्म के लिए उपयोग किया जाता है।
• 2 ★ mA1+ और mA- का आउटपुट अंतर धारा है। mA2+ और mA- का डिफ़ॉल्ट आउटपुट जांच 2 धारा है या जांच 1 धारा चुनें।(चयन करें से ¥9 कार्य मोड ¥------- ¥2 mA 2 ¥ के आउटपुट) ★ के रूप में दोहरी सामग्री स्तर के चल रहा है मोड, mA 1+ और mA- की आउटपुट जांच 1 धारा है। mA2+ और mA- की आउटपुट जांच 2 धारा है।

अल्ट्रासोनिक लेवलमीटर और अल्ट्रासोनिक लेवल डिफरेंसमीटर का वारंटी रसीद कार्ड

अल्ट्रासोनिक लेवल मीटर की वारंटी कार्ड निर्देश

1. कृपया वारंटी कार्ड दिखाएं, जब उपयोगकर्ता को रखरखाव की आवश्यकता होती है। वारंटी अवधि के भीतर, सामान्य उपयोग के कारण विफलता वारंटी कार्ड के अनुसार मुफ्त रखरखाव का आनंद ले सकती है।
2. वारंटी अवधिः उत्पाद की वारंटी अवधि 12 महीने के भीतर स्वीकृति की तारीख से शुरू होती है।

निःशुल्क गारंटी के बिना निम्नलिखित स्थितिः

1. वारंटी अवधि के बाद उत्पाद या अन्य घटक।
2. उपयोग के माहौल के कारण उत्पाद की आवश्यकताओं को पूरा नहीं कर सकता है, जिसके परिणामस्वरूप हार्डवेयर काम नहीं करता है।
3. खराब बिजली वातावरण या उपकरण में विदेशी वस्तुओं के कारण, परिणामस्वरूप, विफलता या क्षति का कारण बनता है।
4. ऑपरेशन मैनुअल के अनुसार उन्हें पालन करने में विफलता के कारण और विचार, परिणामस्वरूप, विफलता का कारण बनता है।
5. बिजली, पानी, आग और अन्य प्राकृतिक कारकों जैसे बल majeure कारकों के कारण, परिणामस्वरूप, विफलता का नेतृत्व करें।
6. अनधिकृत मरम्मत के कारण, अनधिकृत संशोधन, दुरुपयोग, परिणामस्वरूप, विफलता का कारण बनता है।

1. कृपया इन निर्देशों वारंटी कार्ड सुरक्षित रखें, भुगतान के बिना खो दिया।

इस वारंटी कार्ड की व्याख्या के लिए प्राधिकरण हमारी कंपनी से संबंधित है, हमें पूर्व सूचना के बिना इस कार्ड की सामग्री को संशोधित करने का अधिकार है।
