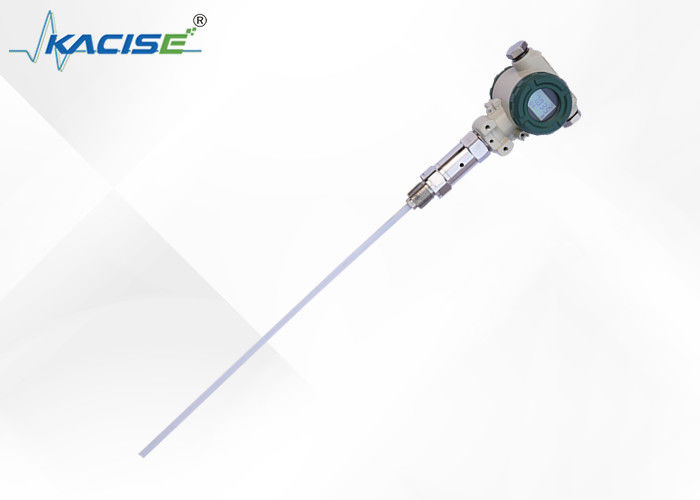

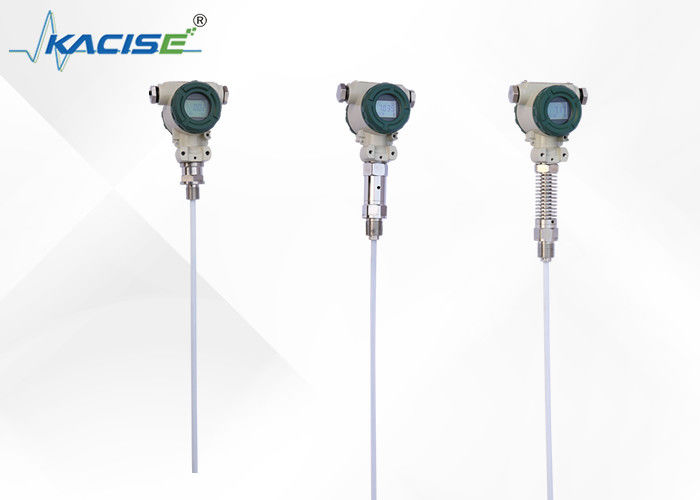

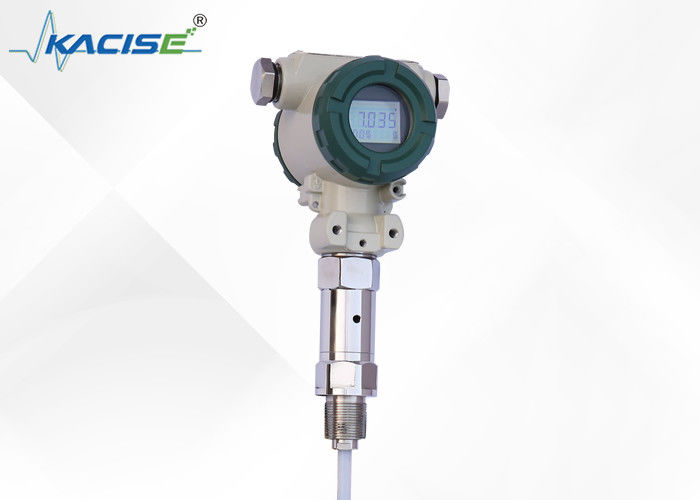

316 स्टेनलेस स्टील कैपेसिटिव लेवल सेंसर IP67 सुरक्षा और कठोर वातावरण के लिए HART संचार के साथ

उत्पाद का वर्णन:

KCF600 श्रृंखला संधारित्र स्तर ट्रांसमीटर लगातार कठोर परिस्थितियों में विभिन्न तरल पदार्थों का पता लगाने के लिए डिज़ाइन किया गया है जैसे उच्च तापमान और दबाव, उच्च जंग, आसान क्रिस्टलीकरण,और आसानी से प्लगिंगयह जल, अम्ल और क्षार के घोल और बॉयलर में जल स्तर को मापने के लिए उपयुक्त है।

इस लेवल ट्रांसमीटर में कोई चल या लचीला भाग नहीं है, जिससे यह अत्यधिक विश्वसनीय और टक्कर प्रतिरोधी है। इसकी स्थापना आसान है, और यह उचित लागत पर उच्च सटीकता प्रदान करता है।विभिन्न स्थितियों में, यह पारंपरिक फ्लोट प्रकार, इनपुट प्रकार और अंतर दबाव प्रकार के स्तर ट्रांसमीटरों को प्रतिस्थापित करने में सक्षम है।

KCF600 लेवल ट्रांसमीटर के प्रमुख भाग उन्नत आरएफ कैपेसिटिव सेंसर सर्किट का उपयोग करते हैं जो तापमान द्वारा सटीक रूप से मुआवजा दिए जाते हैं और रैखिकता के लिए सही किए जाते हैं।यह सुनिश्चित करता है कि आउटपुट एक मानकीकृत विद्युत संकेत है (आमतौर पर 4 ~ 20mA). प्रणाली को कॉन्फ़िगर करने के लिए, आप HART, CANBUS, और 485 संचार प्रोटोकॉल में से चुन सकते हैं.

ट्रांसमीटर में एक स्व-कैलिब्रेशन सुविधा है जो पूरी रेंज को कवर करती है, जिससे उपयोगकर्ता दो कुंजियों का उपयोग करके "शून्य" और "रेंज" स्वचालित कैलिब्रेशन कर सकते हैं।यह सुविधा विविध और जटिल स्थितियों के लिए आसान अनुकूलन की अनुमति देती है.

विशेषताएं:

सरल और विश्वसनीय संरचनाएं

हमारे उत्पादों की संरचनाएं सरल हैं और इसमें कोई चल या लोचदार घटक नहीं होते हैं। यह डिजाइन उच्च विश्वसनीयता और न्यूनतम रखरखाव सुनिश्चित करता है। सामान्य परिस्थितियों में,नियमित मध्यम या छोटी मरम्मत की आवश्यकता नहीं है.

सिग्नल आउटपुट विविधता

विभिन्न सिस्टम कॉन्फ़िगरेशन की सुविधा के लिए, हमारे उत्पाद ग्राहकों के लिए चुनने के लिए विभिन्न प्रकार के सिग्नल आउटपुट विकल्प प्रदान करते हैं।

माप की सटीकता

हमारे उत्पाद उच्च तापमान और उच्च दबाव कंटेनरों के माप के लिए सुविधाजनक हैं। मापा डेटा मापा तरल के तापमान, विशिष्ट गुरुत्वाकर्षण,कंटेनर का आकार, या दबाव का प्रभाव।

संक्षारक तरल माप

हमारे उत्पाद विशेष रूप से एसिड, क्षार और अन्य संक्षारक तरल पदार्थों को मापने के लिए उपयुक्त हैं।

सुरक्षात्मक विशेषताएं

हमारे उत्पाद अतिप्रवाह, अतिभोल्टेज और शक्ति ध्रुवीयता से भी उत्तम सुरक्षा प्रदान करते हैं।

तकनीकी मापदंडः

• पता लगाने की सीमाः 0.01~30 मीटर
• सटीकताः स्तर 0.2, स्तर 0.5
• दबाव सीमाः -0.1MPa~32MPa
• जांच का तापमानः -50 ~ 250 °C
• परिवेश का तापमानः -20~60 °C
• भंडारण तापमानः -55°C+125°C
• आउटपुट सिग्नलः 4 ¢ 20mA,4 ~ 20mA HART संचार/485/CAN बस संचार के साथ
• आपूर्ति वोल्टेजः 12 ¢ 28 वीडीसी (सुरक्षा बाधा से संचालित किया जाना चाहिए)
• फिक्सेशन: स्क्रू माउंटिंग M20×1.5,M27×2, फ्लैंज माउंटिंग DN25,DN40,DN50. विशेष विनिर्देशों अनुकूलित किया जा सकता है
• गीला सामग्रीः 316 स्टेनलेस स्टील,1Gr18Ni19Tior या PTFE
• दीर्घकालिक स्थिरताः ≤0.2% एफएस/वर्ष,
• तापमान विचलनः≤0.02% एफएस/°C (श्रेणी 0~70°C)
• विस्फोट स्तरः आंतरिक रूप से सुरक्षित ExiraIIC T6, लौरोधी Ext II C T5
• सुरक्षाःIP67
• आंतरिक रूप से सुरक्षित पैरामीटरःUi:28VDC,Ii:93mA, Pi: 0.65W, Ci: 0.042uf, Li: 0mH

स्थापना और चालू करना

केबल और रॉड स्तर ट्रांसमीटर में विभिन्न साइट स्थितियों के अनुकूल होने के लिए विभिन्न प्रकार के निश्चित तरीके हैं। जब साइट M20 × 1 जैसी प्रक्रिया सुविधाएं प्रदान नहीं कर सकती है।5 मादा धागा या फ्लैंज, आप स्थापना के तीन तरीकों का चयन कर सकते हैं (दीवार-माउंटेड, क्षैतिज पाइप रैक और ऊर्ध्वाधर पाइप रैक, जो आपको साइट पर स्थापना में आसान बनाते हैं।

अधिक गतिशीलता के माध्यमों को मापते समय, उपयोगकर्ता वजन संलग्नक चुन सकता है ताकि सेंसर को हिंसक स्विंग से रोका जा सके, जो सेंसर की स्थिरता की भूमिका निभा सकता है।वजन जोड़ते समय भारी वस्तुओं को कंटेनर के नीचे रखा जाना चाहिए, ताकि सेंसर के तार टूट न जाएं।

जब साइट की स्थिति खराब होती है, तो उपयोगकर्ता को विदेशी शरीर क्षति से बचने या माप सटीकता को प्रभावित करने के लिए सेंसर की सुरक्षा के लिए सेंसर शील्ड का उपयोग करना चाहिए।

यदि कंटेनर धातु नहीं हैं, तो हमें KCF600 रॉड लेवल ट्रांसमीटर का उपयोग करते समय कंटेनर के नीचे तारों के साथ ट्रांसमीटर कैबिनेट लगाने की आवश्यकता है;अन्यथा माप सटीक नहीं है.

इस उत्पाद को कारखाने में कैलिब्रेट किया गया है; क्षेत्र समायोजन के लिए निम्नलिखित विधियों का उपयोग किया जा सकता हैः

A: बुद्धिमान सर्किट डिबगिंग विधि:

साइट-शून्य----- जब तरल स्तर सबसे कम स्थान पर स्थित है, एक ही समय रिलीज के बाद 8 सेकंड के लिए "Z" कुंजी और "S" कुंजी दबाए रखकर, और फिर "Z" कुंजी क्लिक करें,आउटपुट करंट स्वचालित रूप से 4mA पर समायोजित किया जाता है.

साइट-भरा हुआ ------ जब उच्चतम स्थान पर तरल स्तर, एक ही समय रिलीज के बाद 8 सेकंड के लिए "Z" कुंजी और "एस" कुंजी दबाए रखने, और फिर "एस" कुंजी क्लिक करें,आउटपुट करंट स्वचालित रूप से 20mA पर समायोजित किया जाता है.

बी: एनालॉग सर्किट डिबगिंग विधिः

जब अगले सीमा में तरल स्तर, स्क्रूड्राइवर धीरे-धीरे घूर्णन "Z" potentiometer का उपयोग करें, 4mA के करीब ammeter रीडिंग का निरीक्षण

जब तरल स्तर ऊपरी सीमा में, स्क्रूड्राइवर धीरे-धीरे घूर्णन "एस" potentiometer का उपयोग करें और 20mA के करीब ammeter रीडिंग का निरीक्षण

और इसे 2-3 गुना अधिक समय तक संचालित करें, जब तक कि शून्य और स्पैन सटीक 4mA और 20mA न हों। समायोजन के बाद, ट्रांसमीटर के कवर को कस लें।

नोटः

1. उत्पाद प्रमाणन और मैनुअल के साथ उत्पाद आपूर्ति, जिसमें उत्पाद संख्या, तकनीकी मापदंड, वायरिंग आरेख, और निर्माण की तारीख है, कृपया गलती से बचने के लिए जांच करें।
2. स्थापना उत्पाद कनेक्शन और धागा प्रकारों पर आधारित होना चाहिए, साइट इंटरफ़ेस उत्पाद इंटरफ़ेस के साथ संगत है या नहीं की जाँच करें। थ्रेडेड कनेक्शन धीरे-धीरे कस,सीलिंग पर ध्यान दें, टोक़ सीधे ट्रांसमीटर आवास में नहीं जोड़ा जा सकता है और केवल छह-पक्षीय ट्रांसमीटर इंटरफ़ेस में जोड़ा जा सकता है।
3. तारों को कड़ाई से कंपनी के निर्देशों के अनुसार होना चाहिए।
4. यह उत्पाद एक सटीक ऊर्जा रूपांतरण उपकरण है, खेलने के लिए अलग करने, टकराव, गिरावट और कठिन अस्वीकृति पर प्रतिबंध लगाता है।
5. ट्रांसमीटर चालू होने के तुरंत बाद काम करता है, लेकिन 30 मिनट तक गर्म होने के बाद आउटपुट स्थिर हो सकता है।
6. असामान्य उपयोग, बिजली बंद, जाँच, या सीधे हमारे तकनीकी विभाग से संपर्क करें।
7. परिवहन, भंडारण मूल पैकेजिंग को बहाल करने के लिए और एक ठंडे, सूखे, वेंटिलेटेड गोदाम में संग्रहीत किया जाना चाहिए।
8. स्थापना प्रक्रिया में सेंसर तार की त्वचा के टूटने से बचने के लिए ध्यान देना चाहिए।
9. सेंसर तार स्थापित करते समय पूल की दीवार से दूरी कम से कम 10 सेमी ऊपर होनी चाहिए, अन्यथा माप सटीक नहीं होगा।
10. पूरी पीटीएफई संरचना की ग्राउंडिंग लाइन और रॉड स्तर को मापने वाले माध्यमों के साथ किया जाना चाहिए; अन्यथा माप सटीक नहीं होगा।
11. स्थापना स्थल पर बिजली सुरक्षा के प्रभावी उपाय किए जाने चाहिए।
12. इस श्रृंखला के किसी भी ट्रांसमीटर के घेरों को ग्राउंड किया जाना चाहिए; ग्राउंडिंग प्रतिरोध 4Ω से कम होना चाहिए।
13. सुरक्षा बाधा को विस्फोट-प्रूफ प्रमाणित किया जाना चाहिए; इसकी स्थापना की आवश्यकताओं को निर्देशों की आवश्यकताओं का पालन करना चाहिए।
14. जब ट्रांसमीटर का उपयोग "0" क्षेत्र में किया जाता है, तो बाधा-संचालित पावर ट्रांसफार्मर को GB3836.4-2000 NO. 8 की आवश्यकताओं को पूरा करना चाहिए।1.

अनुप्रयोग:

• तेल और गैस उद्योगः कैसीज फ्लुइड लेवल मीटर टैंकों और पाइपलाइनों में ईंधन के स्तर को मापने के लिए एक आदर्श समाधान है।संचयी ईंधन स्तर सेंसर उच्च सटीकता के साथ ईंधन स्तर में परिवर्तन का पता लगा सकता है, जिससे ईंधन की खपत की निगरानी करना और ईंधन की चोरी को रोकना आसान हो जाता है।
• रासायनिक उद्योगः द्रव स्तर मीटर रासायनिक रिएक्टरों, भंडारण टैंकों और पाइपलाइनों में द्रव स्तरों को मापने के लिए आदर्श है।पीटीएफई गीला सामग्री सुनिश्चित करता है कि उत्पाद जंग और कठोर रसायनों से क्षति के लिए अत्यधिक प्रतिरोधी है.
• जल उपचार उद्योग: काइसे द्रव स्तर मीटर जल टावरों, जल उपचार संयंत्रों और पाइपलाइनों में जल स्तर मापने के लिए उपयुक्त है।कैपेसिटिव जल स्तर सेंसर उच्च सटीकता के साथ जल स्तर में परिवर्तन का पता लगा सकता हैपानी की खपत की निगरानी और पानी की कमी को रोकने में आसानी होगी।

द्रव स्तर मीटर में उत्कृष्ट तापमान बहाव और दीर्घकालिक स्थिरता है, जिससे यह सुनिश्चित होता है कि समय के साथ सटीक रीडिंग बनाए रखी जाती है। उत्पाद का तापमान बहाव ≤0 है।02% एफएस/°सी (अंतराल 0°70°C), और दीर्घकालिक स्थिरता ≤0.2%FS/वर्ष है।

द्रव स्तर मीटर में -0.1MPa~32MPa के दबाव की सीमा होती है, जिससे यह औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला में उपयोग के लिए उपयुक्त है। उत्पाद विभिन्न आउटपुट संकेतों के साथ उपलब्ध है,जिसमें 4 ′′20mA शामिल है,4 ~ 20mA HART संचार/485/CAN बस संचार के साथ।

द्रव स्तर मीटर कार्टन में खरीदने के लिए उपलब्ध है, जिसमें न्यूनतम आदेश मात्रा 2 है। उत्पाद 5 कार्य दिवसों के भीतर वितरित किया जाता है, और भुगतान की शर्तों के लिए 100% अग्रिम भुगतान की आवश्यकता होती है।

अनुकूलन:

KCF6021-1-625mm कैपेसिटिव फ्लूइड लेवल सेंसर की रेंज 0.01~30 M है और इसका उपयोग विभिन्न तरल पदार्थों के स्तर को मापने के लिए किया जा सकता है। इसका तापमान बहाव ≤0 है।0~70°C की सीमा में 02%FS/°C और -20~60°C के तापमान में काम कर सकता हैइस उत्पाद में IP67 सुरक्षा रेटिंग है और इसका उपयोग कठोर वातावरण में किया जा सकता है।
