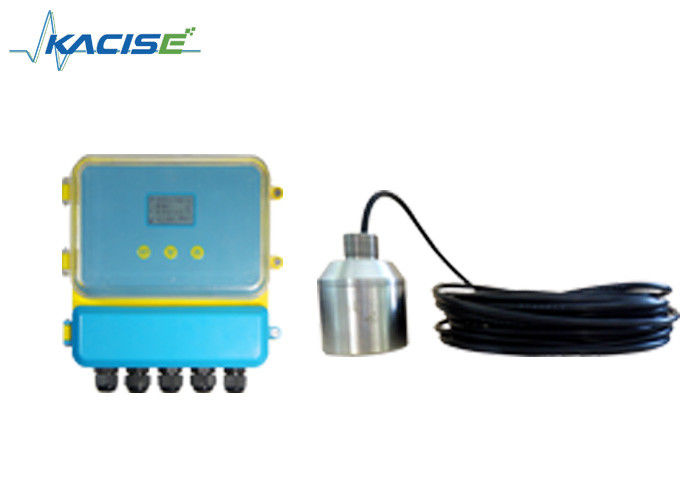

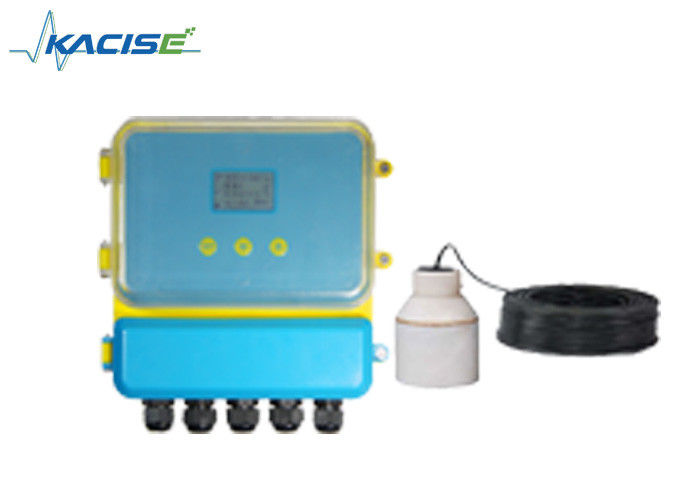

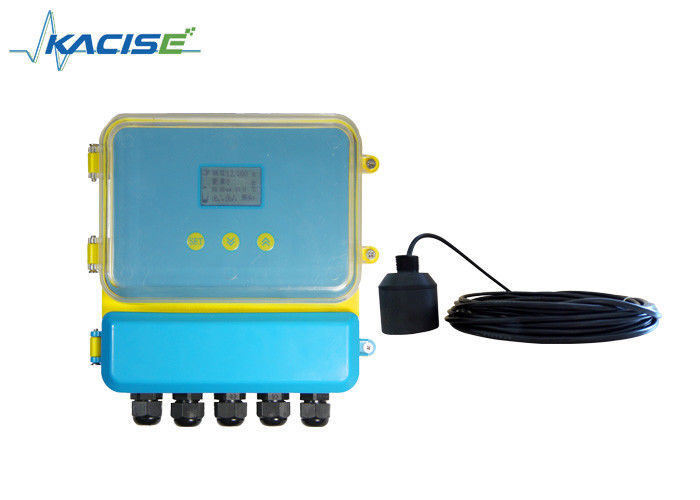

उच्च परिशुद्धता अल्ट्रासोनिक कीचड़ स्तर डिटेक्टर RS485 आउटपुट और 5-70M रेंज के साथ कीचड़ मापने के लिए

अल्ट्रासोनिक कीचड़ स्तर मीटर, जिसे अल्ट्रासोनिक कीचड़ इंटरफ़ेस उपकरण के रूप में भी जाना जाता है, औद्योगिक और नगरपालिका क्षेत्र में दीर्घकालिक विश्वसनीय कार्य के लिए डिज़ाइन किया गया है।
अल्ट्रासोनिक उत्सर्जन और जल निलंबित ठोस प्रतिध्वनि का विश्लेषण करके, यह कीचड़ की ऊंचाई की गणना कर सकता है। यह तब काम करता है जब सेंसर 5-10 सेमी तक पानी में डूबा रहता है।
अल्ट्रासोनिक मड लेवल मीटर नदियों, झीलों, जलाशयों, जलमार्ग, बंदरगाह, गहरे समुद्र के पानी के भीतर क्रॉस-सेक्शन माप, पानी के नीचे स्थलाकृति माप और नेविगेशन और पानी के नीचे का पता लगाने आदि के लिए उपयुक्त है।
यह 24 घंटे तक लगातार काम कर सकता है, और वास्तविक समय डेटा ट्रांसमिशन का एहसास कर सकता है।

स्थापना विधि तरल माप के समान है। इसे फ़्लैंज पर स्थापित किया जा सकता है जो कंटेनर की कनेक्टेड ट्यूब को जोड़ता है। अक्ष का लक्ष्य कंटेनर आउटलेट या मीडिया सतह के लंबवत होना चाहिए, जांच कनेक्टेड-ट्यूब से बाहर आने में सक्षम होनी चाहिए।

अल्ट्रासोनिक स्तर अंतर मीटर जिसमें चीनी और अंग्रेजी मेनू और सरल सेटअप है, ग्राहक की विभिन्न आवश्यकताओं को पूरा कर सकता है। आम तौर पर, इंस्टॉलेशन निर्देशों का पालन करने के बाद, कई पैरामीटर सेट करें, यह काम करना शुरू कर देगा।

1. कुंजी: हमारे उत्पादों को पैनल पर तीन कुंजी के माध्यम से डीबग किया जा सकता है। फिर, मापा गया मान एलईडी द्वारा दिखाया जाता है।

2. हमारे उत्पाद को चालू करने के बाद, SET कुंजी को दो सेकंड के लिए दबाएं और प्रथम स्तर मेनू में प्रवेश करें।
3. जांच का ऊंचाई मान (नंबर 1) इनपुट "संदर्भ शून्य 1" के लिए, "संदर्भ शून्य 1" स्थिति मेनू में संरचना तालिका पाई जा सकती है। (जांच की ऊंचाई जांच की लॉन्च सतह से नीचे तक की दूरी है)।
4. "संदर्भ शून्य 2" के लिए जांच (नंबर 2) इनपुट की ऊंचाई का मान। "संदर्भ शून्य 2" स्थिति मेनू की संरचना फोटो पाई जा सकती है।
5. सेट "4mA" अंतर मान से मेल खाता है और "20mA अंतर मान से मेल खाता है।

• 4mA अंतर मान से मेल खाता है: आउटपुट 4mA है, जब अंतर मान सेटिंग मान के बराबर होता है।
• 20mA अंतर मान से मेल खाता है: आउटपुट 20mA है, जब अंतर मान सेटिंग मान के बराबर होता है।
• "जैसा कि अंतर मान से मेल खाता है और "20mA अंतर मान से मेल खाता है, कृपया मेनू की संरचना फोटो की जांच करें।

अल्ट्रासोनिक स्तर अंतर मीटर (सामग्री, तरल) का उपयोग दो अलग-अलग कंटेनरों में स्तर या सामग्री स्तर की ऊंचाई के अंतर को मापने के लिए किया जाता है।

अल्ट्रासोनिक स्तर अंतर मीटर की विद्युत वायरिंग

ग्राउंडिंग: उपकरण का पहला ग्राउंड टर्मिनल वास्तव में ग्राउंडेड होना चाहिए। ग्राउंड टर्मिनल को अन्य उपकरणों के साथ साझा न करें। चौथा टर्मिनल उठाओ। ट्रांसड्यूसर:

• लाल: ट्रांस_एन ट्रांसड्यूसर एन
• नीला: तापमान n + तापमान सेंसर +
• काला: जीएनडी अर्थ वायर
• एकल जांच: n=1, दोहरी जांच, n=1,2 वर्तमान:"वर्तमान＋" कनेक्ट mA n+; "करंट－"एमए एन-/जीएनडी कनेक्ट करें
• एकल जांच: n=1, दोहरी जांच, n=1,2 रिले:RLlnA और RLnB खुला दिखाते हैं; RLnA और RLnC बंद दिखते हैं। एकल जांच: n=1,2 दोहरी जांच, n=1,2,3,4
• पावर: पावर एसी कनेक्ट एल, एन पावर डीसी: 24V+ कनेक्ट 24VDC+, GND कनेक्ट 24VDC-

① विलंब 1 का उपयोग जांच 1 अलार्म के लिए किया जाता है, विलंब 2 का उपयोग जांच 2 अलार्म के लिए किया जाता है। विलंब 3 और विलंब 4 का उपयोग अंतर अलार्म के लिए किया जाता है।
②
★ mA1+ और mA- का आउटपुट अंतर करंट है। mA2+ और mA- का डिफ़ॉल्ट आउटपुट प्रोब 2 करंट है या प्रोब 1 करंट चुनें। ("9 कार्य मोड" से चुनें------"2 mA 2 का आउटपुट")
★ डबल मटेरियल लेवल के रनिंग मोड के रूप में, mA 1+ और mA－ का आउटपुट प्रोब 1 करंट है। mA2+ और mA－ का आउटपुट प्रोब 2 करंट है।
