Place of Origin:
China
ब्रांड नाम:
Kacise
प्रमाणन:
CE / ISO / Explosion-proof
Model Number:
KTF
दस्तावेज़:
विवरण

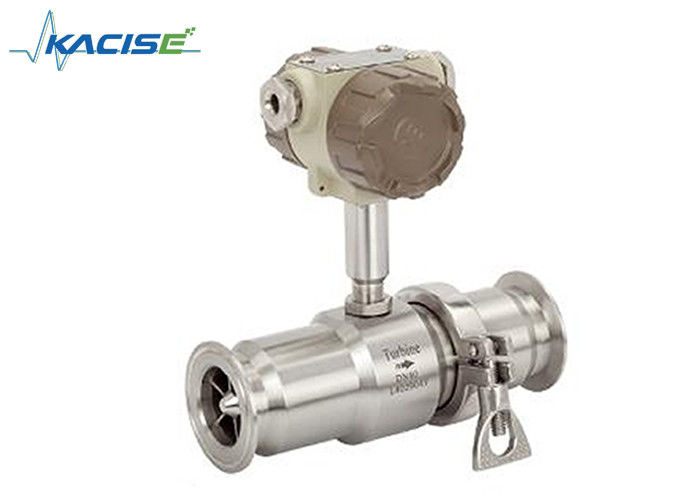

सैनिटरी प्रकार के टरबाइन प्रवाह मीटरएक प्रवाह मीटर जो व्यापक रूप से दवा, खाद्य, पेय उद्योगों में माप, बैचिंग, नियंत्रण, भरने आदि के लिए लागू होता है।प्रवाह मीटर के घूर्णन भाग विशेष सामग्री है कि अच्छा विरोधी जंग और जंग सबूत प्रदर्शन है से बना है. प्रवाह मीटर की संरचना विशेष रूप से डिजाइन किया गया है और अत्यधिक सटीकता और प्रवाह मीटर की पुनरावृत्ति को मंजूरी दे दी है. उत्पाद भी आसान रखरखाव कनेक्शन के साथ,जो दवा और पेय उद्योगों के लिए उपयुक्त है.
विशेषताएं
☆ उच्च सटीकता, आम तौर पर ± 1%R, ± 0.5%R तक, उच्च सटीकता 0.2%R तक
☆ व्यापार निपटान में अच्छी दोहराव क्षमता, 0.05% ~ 0.2% तक की अल्पकालिक दोहराव क्षमता प्रवाह मीटर की पसंदीदा पसंद है।
☆ पल्स आवृत्ति संकेत का आउटपुट, कुल करने और पीसी के साथ कनेक्शन के लिए उपयुक्त; कोई शून्य शिफ्ट और मजबूत हस्तक्षेप प्रतिरोध नहीं
☆ उच्च आवृत्ति संकेत ((3~4KHz) प्राप्त किया जा सकता है, संकेत संकल्प मजबूत है।
☆ व्यापक रेंज, मध्यम और बड़े व्यास तक 1:20, छोटे कैलिबर 1:10.
☆ कॉम्पैक्ट संरचना और सुविधाजनक रखरखाव
विनिर्देशs
| पैरामीटर | मूल्य | इकाई | |
|
व्यास |
धागा | 4, 6, 10, 15, 20, 25, 32, 40 | मिमी |
| फ्लैंज (क्लैम्प) | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200 | मिमी | |
| सटीकता | ±1, ±0.5, ±0.2 (अनुकूलित) | % आर | |
| रेंज अनुपात | 1:10, 1:15, 1:20 | ||
| सेंसर सामग्री | 304, 316 ((L) स्टेनलेस स्टील आदि | ||
|
काम करना पर्यावरण |
मध्यम तापमान। | -20~120 | °C |
| परिवेश का तापमान | -10~55 | °C | |
| सापेक्ष आर्द्रता | 5%~90% | ||
| वायुमंडलीय दबाव | 86~106 | केपीए | |
| संकेत आउटपुट |
सेंसरः पल्स आवृत्ति संकेत, कम विद्युत स्तर≤0.8V, उच्च स्तर≥8V ट्रांसमीटर: दो तार, 4-20 mA सीसी वर्तमान संकेत |
||
| संचार इंटरफ़ेस | RS485 | ||
|
विद्युत आपूर्ति
|
सेंसरः +12V DC, +24V DC (वैकल्पिक) ट्रांसमीटरः +24V DC स्थानीय संकेत का प्रकारः अंतर्निहित 3V लिथियम सेल या +24VDC बाहरी |
|
|
| सिग्नल ट्रांसमिशन वायर | STVPV3×0.3 (3 तार), 2×0.3 (2 तार) |
|
|
| संचरण दूरी | 1000 से अधिक नहीं | m | |
| सिग्नल लाइन इंटरफ़ेस |
मूल प्रकारः हाउसमैन कनेक्टर या 3-कोर तार; धमाका प्रतिरोधी प्रकारः M20 × 1.5 (F) |
||
| धमाका प्रतिरोधी ग्रेड |
मूल प्रकारः गैर-विस्फोट प्रूफ; विस्फोट प्रतिरोधी प्रकारः ExdIIBT6 |
||
| सुरक्षा स्तर | IP65 | ||
माप सीमा और कार्य दबाव
|
व्यास (मिमी) |
मानक रेंज (m)3/h) | विस्तारित रेंज (m)3/h) |
सामान्य कनेक्शन नामित दबाव (एमपीए) |
विशेष दबाव रेटिंग (एमपीए) (फ्लैंज कनेक्शन) |
| DN4 | 0.04 ~ 0.25 | 0.04 ~ 0.4 | थ्रेड कनेक्शन/6.3 | 10, 16, 25 |
| DN6 | 0.1~0.6 | 0.06 ~ 0.6 | थ्रेड कनेक्शन/6.3 | 10, 16, 25 |
| DN10 | 0.2~1.2 | 0.15 ~ 1.5 | थ्रेड कनेक्शन/6.3 | 10, 16, 25 |
| DN15 | 0.6~6 | 0.4~8 | थ्रेड कनेक्शन/6.3 | 4.0, 6.3, 10, 16, 25 |
| फ्लैंज कनेक्शन/2.5 | ||||
| DN20 | 0.8~8 | 0.45~9 | थ्रेड कनेक्शन/6.3 | 4.0, 6.3, 10, 16, 25 |
| फ्लैंज कनेक्शन/2.5 | ||||
| DN25 | 1~10 | 0.5~10 | थ्रेड कनेक्शन/6.3 | 4.0, 6.3, 10, 16, 25 |
| फ्लैंज कनेक्शन/2.5 | ||||
| DN32 | 1.5~15 | 0.8~15 | थ्रेड कनेक्शन/6.3 | 4.0, 6.3, 10, 16, 25 |
| फ्लैंज कनेक्शन/2.5 | ||||
| DN40 | 2 ~ 20 | 1~20 | थ्रेड कनेक्शन/6.3 | 4.0, 6.3, 10, 16, 25 |
| फ्लैंज कनेक्शन/2.5 | ||||
| DN50 | ४-४० | 2~40 | फ्लैंज कनेक्शन/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN65 | 7~70 | 4~70 | फ्लैंज कनेक्शन/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN80 | 10~100 | 5~100 | फ्लैंज कनेक्शन/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN100 | 20~200 | 10~200 | फ्लैंज कनेक्शन/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN125 | 25 से 250 | 13~250 | फ्लैंज कनेक्शन/1.6 | 2.5, 4.0, 6.3, 10, 16 |
| DN150 | 30~300 | 15~300 | फ्लैंज कनेक्शन/1.6 | 2.5, 4.0, 6.3, 10, 16 |
| DN200 | 80~800 | 40 से 800 | फ्लैंज कनेक्शन/1.6 | 2.5, 4.0, 6.3, 10, 16 |
ऑर्डर करने की जानकारी
| मॉडल | टिप्पणियाँ | |||||||
| केटीएफ | ||||||||
| डीएन | 4 | 4 मिमी | ||||||
| 6 | 6 मिमी | |||||||
| 10 | 10 मिमी | |||||||
| 15 | 15 मिमी | |||||||
| 20 |
|
20 मिमी | ||||||
| 25 | 25 मिमी | |||||||
| 32 | 32 मिमी | |||||||
| 40 | 40 मिमी | |||||||
| 50 | 50 मिमी | |||||||
| 65 | 65 मिमी | |||||||
| 80 | 80 मिमी | |||||||
| 100 | 100 मिमी | |||||||
| 125 | 125 मिमी | |||||||
| 150 | 150 मिमी | |||||||
| 200 | 200 मिमी | |||||||
| प्रकार | एन | सेंसर प्रकारः +12V या 24V शक्ति, आउटपुट 3 तार प्रणाली पल्स संकेत | ||||||
| ए | ट्रांसमीटर प्रकारः +24V पावर, आउटपुट 2 तार 4-20 mA | |||||||
| बी | स्मार्ट प्रकारः लिथियम सेल, स्थानीय संकेतक, सिग्नल आउटपुट के बिना | |||||||
| सी | स्मार्ट प्रकारः +24V बिजली, स्थानीय संकेतक, 2 तार 4-20mA/पल्स आउटपुट | |||||||
| C1 | स्मार्ट प्रकारः +24V बिजली, स्थानीय संकेतक, RS485 संचार | |||||||
| प्रोटोकॉल | ||||||||
| C2 | स्मार्ट प्रकारः +24V बिजली, स्थानीय संकेतक, HART प्रोटोकॉल | |||||||
| सटीकता | 05 |
|
0.5 | |||||
| 10 | 1.0 | |||||||
| 02 | 0.2 (विशेष आदेश, लंबी डिलीवरी समय) | |||||||
| रेंज | W | विस्तारित माप सीमा | ||||||
| एस | मानक माप सीमा | |||||||
| शरीर सामग्री | एस | 304 एसएस | ||||||
| L | 316 (L) SS | |||||||
| विस्फोट-प्रूफ | एन | गैर विस्फोट प्रूफ | ||||||
| ई | विस्फोट प्रूफ, ExdIIBT6 | |||||||
| दबाव रेटिंग | एन | सामान्य | ||||||
| H (x) |
उच्च दबाव |
|||||||
