औद्योगिक अनुप्रयोगों के लिए लंबी दूरी और उच्च सटीकता वाला विस्फोट रोधी अल्ट्रासोनिक लेवल मीटर

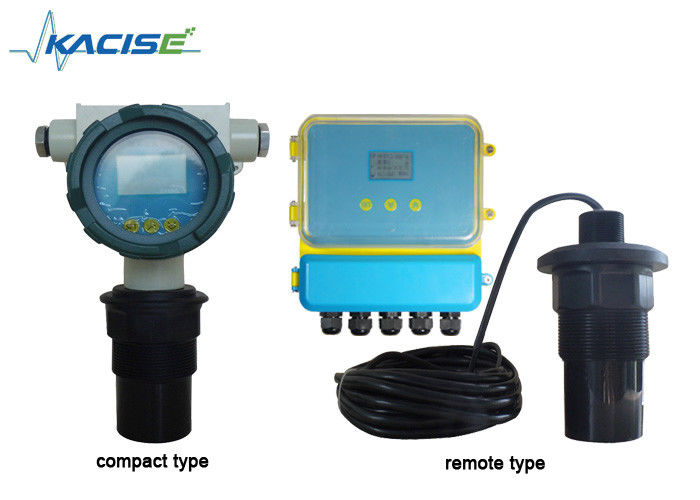

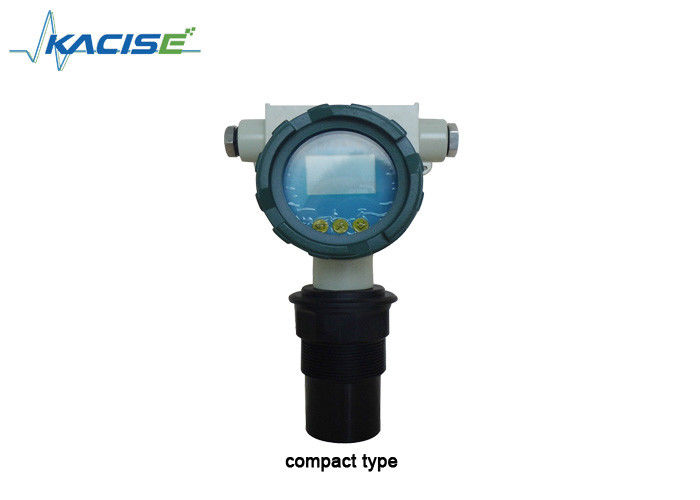

कॉम्पैक्ट प्रकार का अल्ट्रासोनिक लेवल मीटर उद्योग क्षेत्र के तरल, घोल और ठोस स्तर माप के लिए एक कम लागत वाला उपकरण है। इसका व्यापक रूप से जल उपचार, नगरपालिका परियोजना, रसायन, धातुकर्म और मशीनरी विनिर्माण उद्योग में उपयोग किया जाता है।

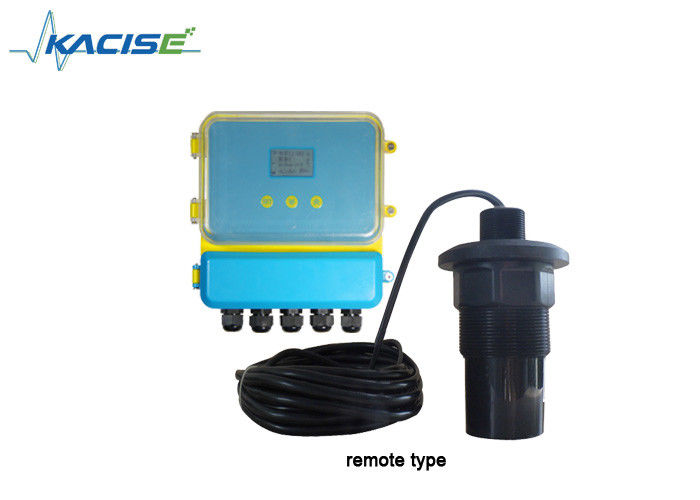

रिमोर्ट टाइप अल्ट्रासोनिक लेवल मीटर उद्योग क्षेत्र के तरल, घोल और ठोस स्तर माप के लिए एक कम लागत वाला उपकरण है। मुख्य इकाई को सेंसर के साथ अलग से स्थापित किया गया है, यह टैंक, भंडारण बिन और ब्रैकेट स्थापना के लिए अधिक उपयुक्त है।

इसका व्यापक रूप से जल उपचार, नगरपालिका परियोजना, रसायन, धातुकर्म और मशीनरी विनिर्माण उद्योग में उपयोग किया जाता है।

उत्पाद की संरचना

स्थापना विधि तरल माप के समान है। इसे फ़्लैंज पर स्थापित किया जा सकता है जो कंटेनर की कनेक्टेड ट्यूब को जोड़ता है। अक्ष का लक्ष्य कंटेनर आउटलेट या मीडिया सतह के लंबवत होना चाहिए, जांच कनेक्टेड-ट्यूब से बाहर आने में सक्षम होनी चाहिए।

अल्ट्रासोनिक स्तर अंतर मीटर जिसमें चीनी और अंग्रेजी मेनू और सरल सेटअप है, ग्राहक की विभिन्न आवश्यकताओं को पूरा कर सकता है। आम तौर पर, इंस्टॉलेशन निर्देशों का पालन करने के बाद, कई पैरामीटर सेट करें, यह काम करना शुरू कर देगा।

सरल ऑपरेशन:

1. कुंजी: हमारे उत्पादों को पैनल पर तीन कुंजी के माध्यम से डीबग किया जा सकता है। फिर, मापा गया मान एलईडी द्वारा दिखाया जाता है।
2. हमारे उत्पाद को चालू करने के बाद, SET कुंजी को दो सेकंड के लिए दबाएं और प्रथम स्तर मेनू में प्रवेश करें।
3. "संदर्भ शून्य 1" के लिए जांच (नंबर 1) इनपुट का ऊंचाई मान, "संदर्भ शून्य 1" स्थिति मेनू में संरचना तालिका पाई जा सकती है। (जांच की ऊंचाई जांच की लॉन्च सतह से नीचे तक की दूरी है)।
4. जांच का ऊंचाई मान (नंबर 2) "संदर्भ शून्य 2" पर इनपुट करता है। "संदर्भ शून्य 2" स्थिति मेनू की संरचना फोटो पाई जा सकती है।
5. सेट "4mA" अंतर मान से मेल खाता है और "20mA अंतर मान से मेल खाता है।
6. 4mA अंतर मान से मेल खाता है: आउटपुट 4mA है, जब अंतर मान सेटिंग मान के बराबर होता है।
7. 20mA अंतर मान से मेल खाता है: आउटपुट 20mA है, जब अंतर मान सेटिंग मान के बराबर होता है।
8. "जैसा कि अंतर मान से मेल खाता है और "20mA अंतर मान से मेल खाता है, कृपया मेनू की संरचना फोटो की जांच करें।

अल्ट्रासोनिक स्तर अंतर मीटर (सामग्री, तरल) का उपयोग दो अलग-अलग कंटेनरों में स्तर या सामग्री स्तर की ऊंचाई के अंतर को मापने के लिए किया जाता है।

अल्ट्रासोनिक स्तर अंतर मीटर की विद्युत वायरिंग

अल्ट्रासोनिक स्तर अंतर मीटर का टर्मिनल

ग्राउंडिंग: उपकरण का पहला ग्राउंड टर्मिनल वास्तव में ग्राउंडेड होना चाहिए। ग्राउंड टर्मिनल को अन्य उपकरणों के साथ साझा न करें। चौथा टर्मिनल उठाओ। ट्रांसड्यूसर: लाल: ट्रांस_एन ट्रांसड्यूसर एन नीला: तापमान एन + तापमान सेंसर + काला: जीएनडी पृथ्वी तार एकल जांच: एन = 1, डबल जांच, एन = 1,2 वर्तमान: "वर्तमान＋" कनेक्ट एमए एन+; "करंट－" कनेक्ट mA n-/GND सिंगल प्रोब: n=1, डबल प्रोब, n=1,2 रिले:RLlnA और RLnB खुले दिखते हैं; RLnA और RLnC बंद दिखते हैं। एकल जांच: n=1,2 दोहरी जांच, n=1,2,3,4 पावर: पावर AC कनेक्ट L, N पावर DC: 24V+ कनेक्ट 24VDC+, GND कनेक्ट 24VDC-

टिप्पणी:

1. विलंब 1 का उपयोग जांच 1 अलार्म के लिए किया जाता है, विलंब 2 का उपयोग जांच 2 अलार्म के लिए किया जाता है।
2. विलंब 3 और विलंब 4 का उपयोग अंतर अलार्म के लिए किया जाता है।
3. ★ mA1+ और mA- का आउटपुट अंतर धारा है। mA2+ और mA- का डिफ़ॉल्ट आउटपुट प्रोब 2 करंट है या प्रोब 1 करंट चुनें। ("9 कार्य मोड" से चुनें------"2 mA 2 का आउटपुट")
4. ★ डबल मटेरियल लेवल के रनिंग मोड के रूप में, mA 1+ और mA－ का आउटपुट प्रोब 1 करंट है। mA2+ और mA－ का आउटपुट प्रोब 2 करंट है।

अल्ट्रासोनिक लेवल मीटर और अल्ट्रासोनिक लेवल डिफरेंस मीटर का वारंटी रसीद कार्ड

अल्ट्रासोनिक लेवल मीटर के वारंटी कार्ड निर्देश

1. जब उपयोगकर्ता को रखरखाव की आवश्यकता हो तो कृपया वारंटी कार्ड दिखाएं। वारंटी अवधि के भीतर, सामान्य उपयोग के कारण होने वाली विफलता वारंटी कार्ड के अनुसार मुफ्त रखरखाव का आनंद ले सकती है।
2. वारंटी अवधि: उत्पाद की वारंटी अवधि 12 महीने के भीतर स्वीकृति की तारीख से शुरू होती है।

1. वारंटी अवधि से परे उत्पाद या अन्य घटक।
2. उपयोग के कारण पर्यावरण उत्पाद की आवश्यकताओं को पूरा नहीं कर पाता है, परिणामस्वरूप, हार्डवेयर काम नहीं करता है।
3. खराब बिजली वातावरण या उपकरणों में विदेशी वस्तुओं के प्रवेश के परिणामस्वरूप, विफलता या क्षति होती है।
4. ऑपरेशन मैनुअल और विचारों के अनुसार उनका पालन करने में विफलता के परिणामस्वरूप, विफलता का कारण बनता है।
5. बिजली, पानी, आग और अन्य प्राकृतिक कारकों जैसे अप्रत्याशित घटना के परिणामस्वरूप विफलता होती है।
6. अनधिकृत मरम्मत, अनधिकृत संशोधनों, दुरुपयोग के परिणामस्वरूप विफलता होती है।

1. कृपया इन निर्देशों को सुरक्षित रखें वारंटी कार्ड, भुगतान के बिना खो गया।

इस वारंटी कार्ड की व्याख्या का अधिकार हमारी कंपनी का है, हमें बिना किसी पूर्व सूचना के इस कार्ड की सामग्री को संशोधित करने का अधिकार है।
