Place of Origin:
China
ब्रांड नाम:
Kacise
प्रमाणन:
CE
Model Number:
GXPS540

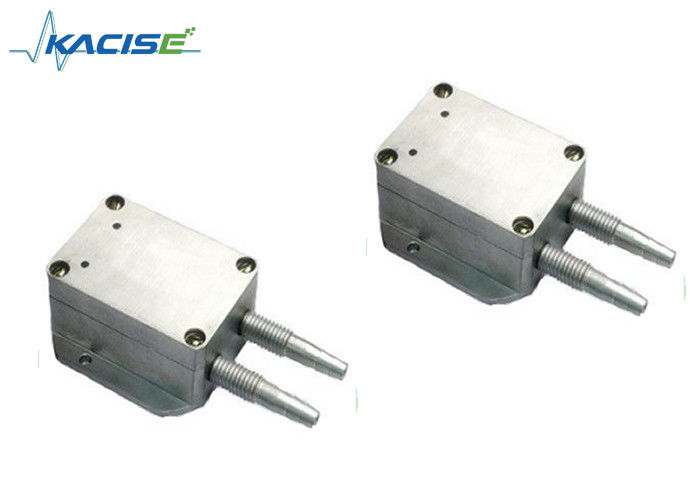

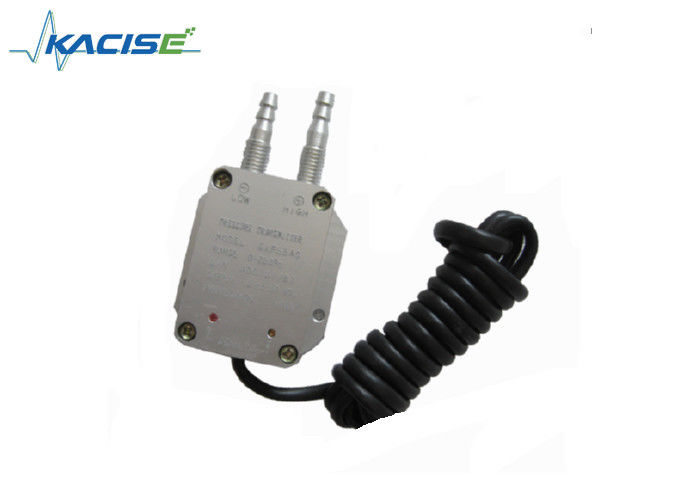

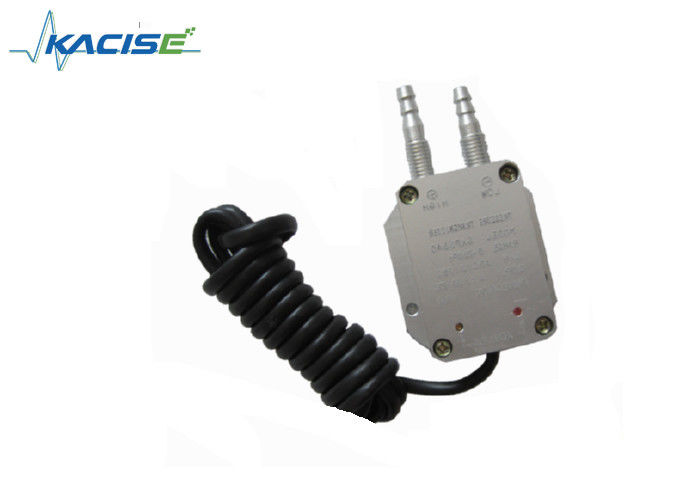

GXPS540 वायु दबाव अंतर दबाव ट्रांसमीटर उच्च परिशुद्धता, उच्च स्थिरता डायफ्राम को अपनाता है और तनाव अलगाव तकनीकों द्वारा इकट्ठा किया जाता है।सख्त सटीक तापमान मुआवजा और संकेत प्रवर्धन द्वारा, माइक्रो अंतर दबाव, वायु दबाव, प्रवाह और अन्य मापदंडों को विश्वसनीय 4 ~ 20mA या 1 ~ 5V सिग्नल आउटपुट में स्थानांतरित करें।
विशेषता
इलेक्ट्रॉनिक इंटरफेस और संकेतों की परिभाषा
पैरामीटर
| विनिर्देश. | मूल्य | ||
| दबाव सीमा | ±5kPa......±10000kPa | ||
| अधिभार दबाव | 1.5 समय नाममात्र दबाव | ||
| पाइपलाइन प्रेसिंग | 3,510 गुना नाममात्र दबाव | ||
| सटीकता | ±0.25%F.S, ±0.5%F.S | ||
| स्थिरता | सामान्य मान 0.25%F.S, अधिकतमः 0.5%F.S | ||
| परिचालन तापमान | -40°C से 85°C (OEM-40°C से 120°C) | ||
| क्षतिपूर्ति तापमान सीमा | -10°C~70°C | ||
| मध्यम | सभी कास्टिक माध्यम 1Cr18Ni9Ti या पीतल के साथ संगत | ||
| विद्युत गुण | 2 तार प्रणाली | 3 तार प्रणाली | |
| आउटपुट सिग्नल | 4~20mA | 0~5V | 0~10V |
| विद्युत आपूर्ति | 10~30Vdc | 8~30Vdc/ac | 11~30Vdc/ac |
| भार प्रतिरोध | (U-10)/0.02 ((Ω) | >100kΩ | |
| मामले और समापन के बीच न्यूनतम अलगाव | >100M Ω@50V | ||
| बढ़ी हुई प्रतिरक्षा | >500Vac@60 सेकंड | ||
| सदमे और कंपन | 10g/5~2000Hz, अक्ष X/Y/Z20g साइन 11ms | ||
| दबाव टिकाऊ | 2×106दबाव वृत्त @25°C | ||
| विद्युत कनेक्शन | पनरोक केबल, 1.5 मीटर की लंबाई, IP65 | ||
| दबाव पोर्ट | आंतरिक और बाहरी G1/4, आंतरिक और बाहरी NPT1/4, | ||
| प्रतिक्रिया समय | 10ms | ||
| दबाव का प्रकार | अंतर दबाव | ||
| प्रमाणपत्र | इन्सुलेशन विस्फोट प्रूफ, सीई | ||
| ईएमआई/ईएमसी | ईएमआईः EN50081-1/-2; ईएमसीः EN50082- | ||
आयाम
GXPS540 पर 2 समायोज्य स्लॉट प्रकार के शिकंजा हैं।
Z शून्य समायोजन के लिए है।
S पूर्ण सीमा समायोजन के लिए है। (यदि सीमा नहीं बदली जाती है, तो समायोजित करने की आवश्यकता नहीं है)
नोटः यदि सीमा <1KPa है, तो प्लेसमेंट शून्य बिंदु को प्रभावित कर सकता है। कृपया स्थापना के बाद Z को समायोजित करें।
आवेदन
ऑर्डर करने की जानकारी
जीएक्स-- रेंज-आउटपुट-सटीकता-शक्ति-संरचना-केबल लंबाई-पैकेज
