उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
KACISE
प्रमाणन:
CE
Model Number:
KUS3000-M30

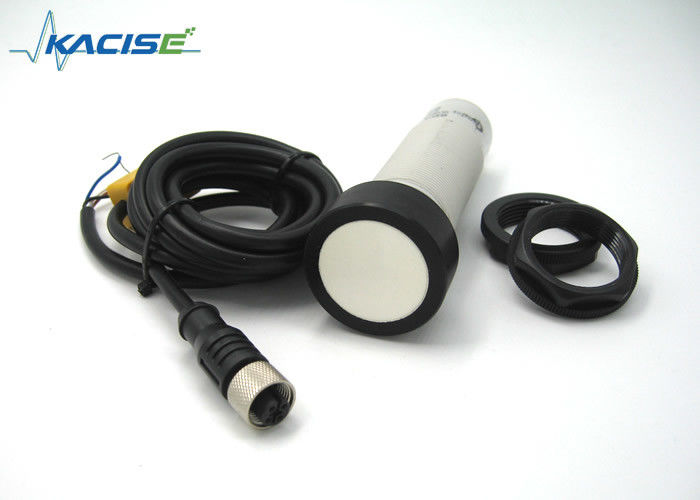

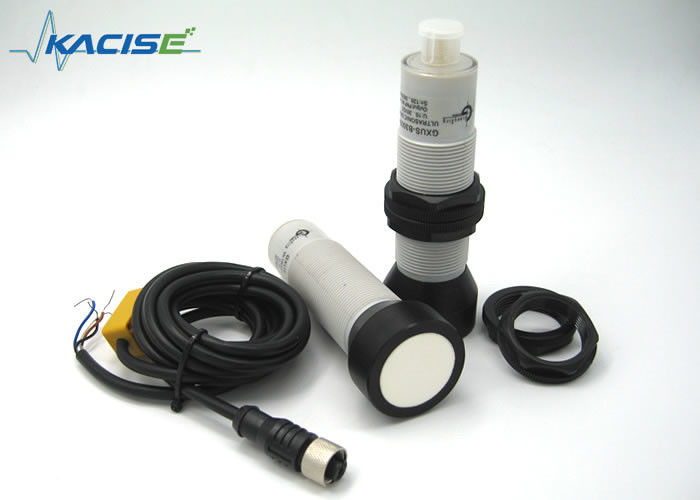

अल्ट्रासोनिक सेंसर माप एकविश्वसनीयताऔरउत्कृष्ट बहुमुखी प्रतिभायह सबसे जटिल परियोजनाओं को हल करने के लिए महसूस कर सकते हैं सहितवस्तु का पता लगानायास्तर उपाय, क्योंकि इसका मापने का तरीका लगभग सभी परिस्थितियों में विश्वसनीयता से काम करता है।
| एम18 | |
| सेंसर रेंज | 100... 1000 मिमी |
| समायोजन सीमा | 100....1000 मिमी |
| अनुपयोगी क्षेत्र | 0... 100 मिमी |
| मानक लक्ष्य प्लेट | 100 मिमी x 100 मिमी |
| ट्रांसड्यूसर आवृत्ति | लगभग 220 kHz |
| प्रतिक्रिया में देरी | लगभग 10 एमएस |
| M30-प्रकार1 | |
| सेंसर रेंज | 200... 2000 मिमी |
| समायोजन सीमा | 200....2000 मिमी |
| अनुपयोगी क्षेत्र | 0... 200 मिमी |
| मानक लक्ष्य प्लेट | 100 मिमी x 100 मिमी |
| ट्रांसड्यूसर आवृत्ति | लगभग 150 kHz |
| प्रतिक्रिया में देरी | लगभग 10 एमएस |
| एम30-प्रकार2 | |
| सेंसर रेंज | 300... 3500 मिमी |
| समायोजन सीमा | 300....3500 मिमी |
| अनुपयोगी क्षेत्र | 0... 150 मिमी |
| मानक लक्ष्य प्लेट | 100 मिमी x 100 मिमी |
| ट्रांसड्यूसर आवृत्ति | लगभग.70 kHz |
| प्रतिक्रिया में देरी | लगभग 20 एमएस |
| एम30-प्रकार3 | |
| सेंसर रेंज | 400... 6500 मिमी |
| समायोजन सीमा | 400....6500 मिमी |
| अनुपयोगी क्षेत्र | 0... 300 मिमी |
| मानक लक्ष्य प्लेट | 100 मिमी x 100 मिमी |
| ट्रांसड्यूसर आवृत्ति | लगभग.50 kHz |
| प्रतिक्रिया में देरी | लगभग 40 एमएस |
| एलईडी नीला | पावर ऑन |
|---|---|
| एलईडी पीला | ठोसः मूल्यांकन सीमा में वस्तु |
| झिलमिलाहटः प्रोग्राम फ़ंक्शन, वस्तु का पता लगाया गया | |
| एलईडी लाल | ठोसः त्रुटि |
| झिलमिलाहटः प्रोग्राम फ़ंक्शन, कोई ऑब्जेक्ट नहीं मिला |
| ऑपरेटिंग वोल्टेज Uबी | 10... 30 वी डीसी, लहर 10% एसएस |
| निर्बाध भार पर आपूर्ति करंट I0 | ≤ 50 एमए |
| आउटपुट प्रकार | 1 एनालॉग आउटपुट 0-10V या 4...20mA |
| संकल्प | मूल्यांकन सीमा [मिमी]/4000, लेकिन ≥0.35 मिमी |
| विशेषता वक्र का विचलन | पूर्ण पैमाने के मूल्य से ≤0.2% |
| पुनरावृत्ति सटीकता | पूर्ण पैमाने के मूल्य का ± 0.1% |
| भार प्रतिबाधा | >1k ओम |
| तापमान का प्रभाव | पूर्ण पैमाने के मूल्य का ≤ 2 % |
| परिवेश का तापमान | -25... 70 °C |
| भंडारण तापमान | -40 से 85 °C |
| कनेक्शन का प्रकार | डिवाइस कनेक्टर M12 x 1, 4-पिन |
| सुरक्षा ग्रेड | IP65 (IP67 चयन योग्य) |

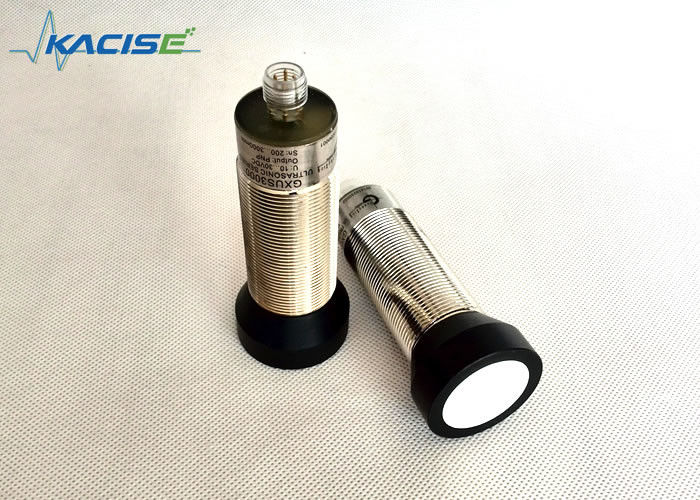

| सामग्री | आवासः निकेलयुक्त पीतल या प्लास्टिक |
| ऑपरेटिंग मोड पर निर्भर प्रदर्शन | लाल एलईडी | पीला एलईडी |
|---|---|---|
|
टीईएच-आईएन मूल्यांकन सीमा वस्तु का पता लगाया गया कोई वस्तु का पता नहीं चला वस्तु अनिश्चित (TEACH-IN अमान्य) |
बंद करना चमक पर |
चमक बंद करना बंद करना |
| सामान्य मोड (मूल्यांकन सीमा) | बंद करना | पर |
| दोष | पर | पिछली अवस्था |
यदि सेंसर को पर्यावरण तापमान 0°C से नीचे गिरने पर स्थापित किया जाता है, तो यह सुरक्षा उपायों पर अच्छी तरह से काम करना चाहिए।यह आवास धागे के बीच में तय किया जाना है.
स्विचिंग आउटपुट और एनालॉग आउटपुट उत्पादों के स्विचिंग बिंदु और अग्रिम अंतराल को सेट और समायोजित करें
स्विचिंग और एनालॉग आउटपुट को ट्यूनिंग एंड का उपयोग करके सेट किया जा सकता है, विशेष रूप से, आठ कार्य मोड हैं जिन्हें सेट किया जा सकता है।
इन सेटिंग्स में से प्रत्येक को निम्नलिखित चरणों में विभाजित किया गया हैः
पहले चरण में, उपयोगकर्ता एक स्व-सेट दूरी का चयन करता है या सेंसर को तरंग-हानि की स्थिति में रखता है।
दूसरा, कैलिब्रेशन टर्मिनल को पावर सप्लाई या जीएनडी से कनेक्ट करें, और कनेक्शन तब तक बनाए रखें जब तक पीली रोशनी चमकती नहीं (या लाल रोशनी चमकती है यदि स्थिति खो जाती है) ।
तीसरे चरण में, उपयोगकर्ता दूसरी स्व-सेट दूरी का चयन करता है या सेंसर को लहर हानि की स्थिति में प्रवेश करने की अनुमति देता है।
चौथे चरण में, कैलिब्रेशन टर्मिनल को GND या पावर सप्लाई (दूसरे चरण से अलग स्थिति) से कनेक्ट करें।और जब तक पीला प्रकाश चमकता है (या लहर हानि के मामले में लाल प्रकाश चमकता है) कनेक्शन बनाए रखें.
स्विचिंग आउटपुट के 8 मोड हैं
RS485 आउटपुट मॉडल उत्पादों के बारे में।
ऑपरेशन के तीन मोड हैं,
