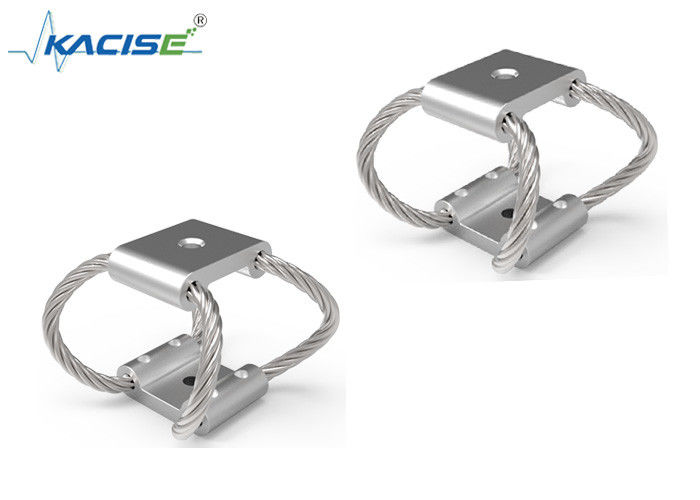

Camera Gimbal Stabilizer Wire Rope Vibration Isolator All Metal Design

Camera Gimbal Stabilizer Wire Rope Vibration Isolator All Metal Design

wire rope shock absorber

vibration isolation dampers

Place of Origin:

China (Mainland)

ब्रांड नाम:

Kacise

प्रमाणन:

ISO9001:2008

Model Number:

GR4

अब बात करें
अब बात करें
उत्पाद का विवरण
प्रकारः:
शोर और क्षीणन
सामग्रीः:
एल्यूमीनियम या स्टेनलेस स्टील
प्रमाणपत्र::
आईएसओ9001:2008
उपयोगः:
औद्योगिक उपकरण
आवेदनः:
एरियल कैमरा जिम्बल फोटोग्राफी ड्रोन शूटिंग शॉक वाइब्रेशन इंसुलेशन GR1 सीरीज कैमरा वाइब्रेशन आइसोलेटर
प्रमुखता देना:

wire rope shock absorber

,

vibration isolation dampers

भुगतान और शिपिंग की शर्तें
Minimum Order Quantity
1ps
मूल्य
विनिमय योग्य
Packaging Details
each unit has individual box and all boxes are packed in standard packages or customers requests available
Delivery Time
5-8 work day
Payment Terms
L/C, D/A, D/P, T/T, Western Union, MoneyGram,paypal
Supply Ability
10000 Pieces per Week
संबंधित उत्पाद
हमसे संपर्क करें
86--17719566736
अब बात करें
उत्पाद का वर्णन

GR4 उत्कृष्ट कैमरा जिम्बल स्टेबलाइजर हेलीकॉप्टर ड्रोन शॉक कंपन इन्सुलेशन स्टेनलेस स्टील कैमरा कंपन आइसोल



1. उत्पाद का वर्णन



वर्तमान में, सामान्य तार रस्सी पृथक में सर्पिल, आर्क और रिंग आदि होते हैं।लेकिन किसी भी तरह से, वे स्टेनलेस स्टील के तारों से बने होते हैं जो घुमाया या घुमाया जाता है।इनका सामान्य लाभ यह है कि उपकरण में तीन तरफा सुरक्षा प्रभाव होता है, उच्च तापमान और कठोर वातावरण में विश्वसनीय रूप से काम कर सकता है, इसमें एक व्यापक असर सीमा होती है,असीमित भंडारण और सेवा जीवन.प्रभाव प्रतिरोध के संदर्भ में, यह सबसे छोटी जगह में अधिकतम प्रभाव क्षीणन प्राप्त कर सकता है, और इसके ऊर्ध्वाधर अनुमेय विरूपण पृथक की ऊंचाई के 40 ~ 60% तक पहुंच सकते हैं।इनका उपयोग कुछ उपकरणों के परिवहन में किया जाता है, जो मूल प्लास्टिक और रबर के सदमे प्रतिरोधी पैकेजिंग की जगह लेते हैं।रॉकेट और मिसाइल वाहक विमानों ने भी इसका इस्तेमाल किया।जहाज की ओर, इसने एक हल्के प्रभावकार, एक भारी प्रभावकार और एक तैरते प्रभावकार प्लेटफॉर्म के परीक्षणों को पारित किया है, जो MIL-S-901 और MIL-STD-167 की आवश्यकताओं को पूरा करता है।वायरलाइन आइसोलेटर में अच्छी स्थायित्व और थकान होती है। उन्होंने 150 घंटे के लिए 2.4 मिमी वायरलाइन आइसोलेटर का परीक्षण किया है, 13 हर्ट्ज पर 7 मिलियन बार, ± 1.5 मिमी आयाम, और परिणाम ठीक हैं।वे 1.5 मिमी के रस्सी व्यास के साथ एक कंपन अलगावकर्ता में 25 ग्राम का इनपुट भी करते हैं और 10kHz तक स्वीप आवृत्ति कंपन परीक्षण करते हैं। कंपन अलगाव प्रभाव 95% है,जो साबित करता है कि रस्सी अलगावकर्ता छोटे आयाम और संरचनात्मक शोर को अलग कर सकता है.



जीएक्स कॉम्पैक्ट वायर रोप आइसोलेटर में एक आसान, एकल-बिंदु स्थापना है, जो उन्हें लगभग किसी भी अनुप्रयोग में स्थापित करने की अनुमति देता है। उनका छोटा आकार भी व्यक्तिगत प्रणाली घटकों के अलगाव की अनुमति देता है, जिससेउन्हें संवेदनशील उपकरणों और इलेक्ट्रॉनिक्स में उपयोग के लिए आदर्श है। हमारे मानक जीएक्स तार रस्सी अलगाव के साथ के रूप में,जीएक्स कॉम्पैक्ट वायर रस्सी अलगाव एक पेटेंट, सभी धातु डिजाइन और घटकों है कि अधिकतम विश्वसनीयता सुनिश्चित करते हैं, चाहे तापमान या सब्सट्रेट की आवश्यकता के बावजूद सुविधा,और यह हमारे तार रस्सी अलगाव श्रृंखला के समान MILSPECS को पूरा करने में मदद कर सकते हैं. कृपया हमारे ′′कॉम्पैक्ट वायर रोप आइसोलेटर साइजिंग जानकारी ′′ देखें।

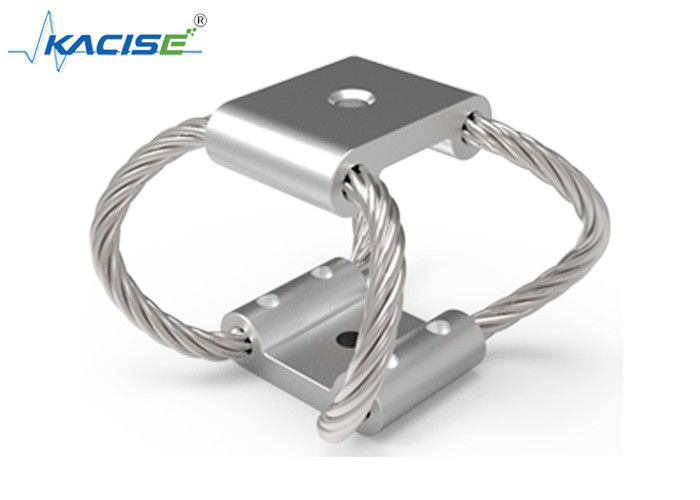

Camera Gimbal Stabilizer Wire Rope Vibration Isolator All Metal Design 0



2पैरामीटर



आयाम पैरामीटर तालिका

मॉडल ऊंचाई ±1.5 मिमी चौड़ाई (मिमी) वजन (किलो) घुड़सवार विकल्प छेद के माध्यम से ((mm) धागा (मिमी) सिंक
GR4-100 42 47 0.63 ए, बी, सी, डी, ई, एस φ7 M6x1.0 90
GR4-200 53 54 0.63
GR4-300 60 59 0.68
GR4-400 75 58 0.77



तालिका 1 GR4 श्रृंखला के तकनीकी मापदंड

मॉडल अधिकतम स्थैतिक भार ((एन) अधिकतम विक्षेपण ((मिमी) Kv (कंपन) ((KN/m) का ((शॉक) ((KN/m)
GR4-100 24 19.6 12 5.8
GR4-200 18 29.7 6 2.5
GR4-300 13 35.8 4.4 1.6
GR4-400 6.7 49.3 2.2 0.7



तालिका 2 GR4 45° संपीड़न/रोल भार

मॉडल अधिकतम स्थैतिक भार ((एन) अधिकतम विक्षेपण ((मिमी) Kv (कंपन) ((KN/m) का ((शॉक) ((KN/m)
GR4-100 11 19.3 6.4 2.8
GR4-200 6.7 29.5 3.1 1.1
GR4-300 5.3 37.1 2.2 0.7
GR4-400 3.6 52.3 1.1 0.4



तालिका 3 GR4 कतरनी/रोल भार

मॉडल अधिकतम स्थैतिक भार ((एन) अधिकतम विक्षेपण ((मिमी) Kv (कंपन) ((KN/m) का ((शॉक) ((KN/m)
GR4-100 8.5 17.3 1.9 1.9
GR4-200 7.1 26.4 1.1 1.1
GR4-300 5.3 33.3 0.7 0.7
GR4-400 3.3 47 0.4 0.5





3विशेषता



● फ्रांस के समान उत्पादन के रूप में डिजाइन किया जाना चाहिए
● कम मात्रा और वजन वाला फीचर
● तीन आयामी भिन्न कठोरता और घर्षण के अक्षरों के साथ
● छोटे उपकरणों पर व्यापक रूप से इस्तेमाल किया जा सकता है



4.अनुप्रयोग क्षेत्र

आवेदन विशिष्ट उपकरण सुरक्षा परिचालन लाभ
पोत पर इलेक्ट्रॉनिक्स, कंप्यूटर,
यंत्र
विस्फोटक विस्फोट,
अंतर्निहित कंपन, तूफान
लंबे जीवन, रखरखाव मुक्त,
अत्यधिक तापमान,
संक्षारण प्रतिरोध
सभी अक्षों की सुरक्षा
असहज इलाके के वाहन उपकरण, जनरेटर,
इलेक्ट्रॉनिक्स
असहज इलाके,
खराब सड़क की स्थिति,
टक्कर
लंबे जीवन, रखरखाव मुक्त,
अत्यधिक तापमान, ओजोन,
रेडियोधर्मिता, यूवी विकिरण
विमान इलेक्ट्रॉनिक्स, कंप्यूटर उच्च-जी युद्धाभ्यास,
कठिन लैंडिंग, उथली हवा
तापमान और ऊंचाई चरम, हल्के वजन
शिपिंग कंटेनर ऑप्टिक्स, उपकरण, मिसाइलें, इलेक्ट्रॉनिक्स

पारगमन, हैंडलिंग ड्रॉप,

लोड/अनलोडिंग

लंबे जीवन, रखरखाव मुक्त,

नमी के संपर्क में आना, बार-बार उपयोग

औद्योगिक उपकरण



केन्द्रापसारक, ड्रायर, पंप

असंतुलित गतिशील भार,

द्रव हथौड़ा, अंतर्निहित कंपन, नींव की कमजोरी

लंबे जीवन, रखरखाव मुक्त,

संक्षारक वातावरण

गोला-बारूद उपकरण

मिसाइल लांचर, टैंक

तोपखाने, कंप्यूटर नियंत्रण, इलेक्ट्रॉनिक्स

असहज इलाके, रेलमार्ग, पारगमन रखरखाव मुक्त, तापमान चरम, निकट विस्फोट
चिकित्सा उपकरण

यांत्रिक उपकरण

रोगी की देखभाल के लिए आवश्यक

गतिशील भागों से कंपन, मोबाइल कार्ट-परिवहन सदमे रखरखाव मुक्त, कोई आउट गैसिंग नहीं, निष्फल किया जा सकता है
चिमनी

चिमनी, स्क्रबर,

माप यंत्र

हवा के कारण प्रतिध्वनित

आवृत्तियाँ, स्टैक गैस जो स्क्रबर के पास उथल-पुथल पैदा करती है, आदि।

रखरखाव मुक्त, अत्यधिक तापमान, संक्षारक वातावरण

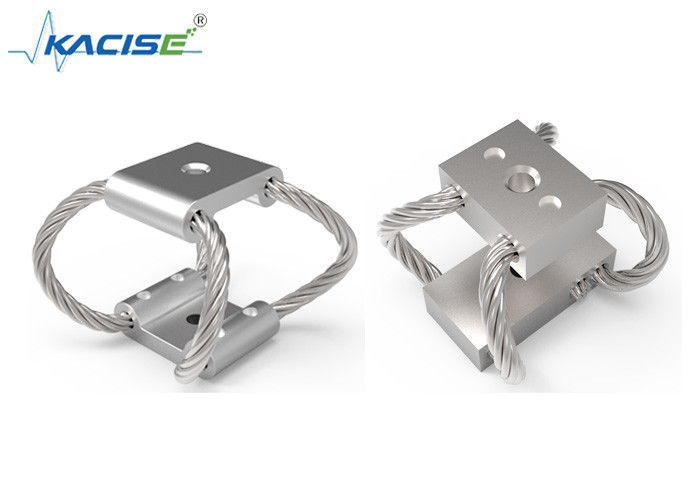

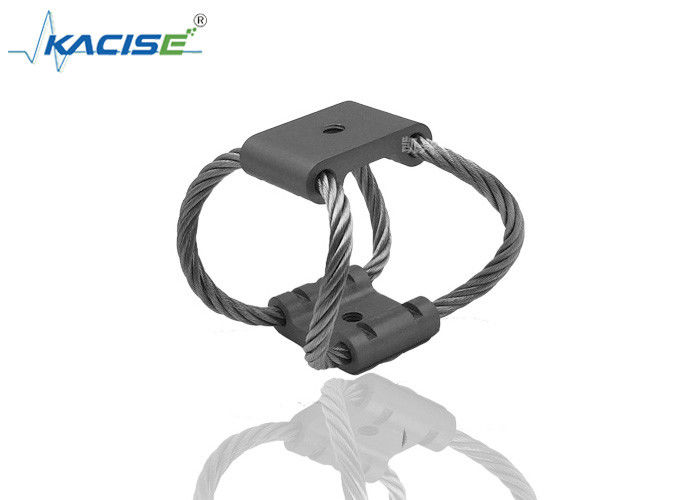

Camera Gimbal Stabilizer Wire Rope Vibration Isolator All Metal Design 1Camera Gimbal Stabilizer Wire Rope Vibration Isolator All Metal Design 2
