Place of Origin:
China
ब्रांड नाम:
KACISE
प्रमाणन:
CE
Model Number:
KUF2000 Series
दस्तावेज़:
सटीक पोर्टेबल तरल प्रवाह मीटर, RS485 मॉडबस डिगोटल ईंधन प्रवाह मीटर
परिचय
KUF2000श्रृंखला अल्ट्रासोनिक जल प्रवाह मीटर आमतौर पर क्षेत्र में दीर्घकालिक माप में प्रयोग किया जाता है। इसमें पाइप प्रवाह को मापने के लिए तीन प्रकार के सेंसर होते हैंः प्रकार, सम्मिलन प्रकार और इनलाइन पाइप प्रकार पर क्लैंप।औरit तापमान सेंसर जोड़ने पर गर्मी माप सकते हैं। बड़ी मात्रा में डेटा बचाने के लिए एसडी कार्ड वैकल्पिक है।

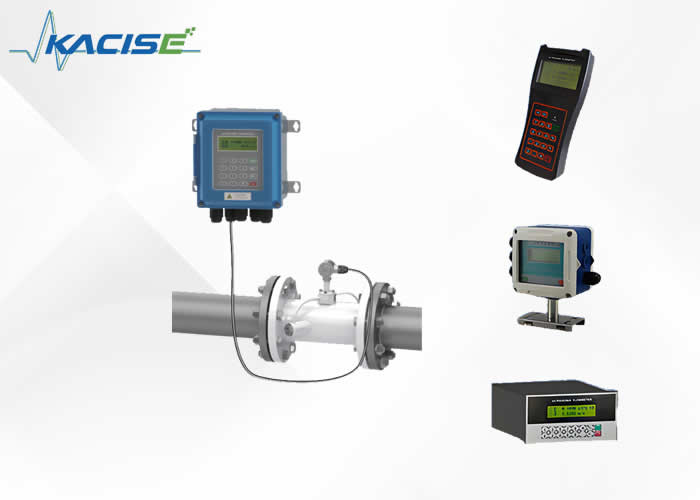

इनलाइन पाइप प्रकारःDN15-32mm पाइप π आकार इनलाइन पाइप सेंसर का उपयोग करता है, DN40 और ऊपर मानक इनलाइन पाइप सेंसर का उपयोग करता है।इनलाइन सेंसर में कम आरंभिक प्रवाह दर, उच्च माप सटीकता और कोई दबाव हानि नहीं होने के फायदे हैं।

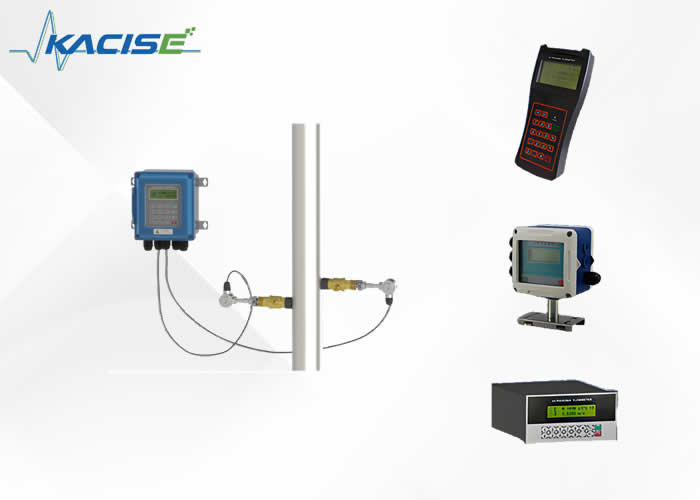

सम्मिलन प्रकारःपाइप पर केवल दो स्थापना छेद की आवश्यकता होती है, उपयोगकर्ता सम्मिलन प्रकार के सेंसर स्थापित कर सकता है।छेद बनाने वाले उपकरण का उपयोग करके, बिना रुके प्रवाह की स्थापना को महसूस किया जा सकता है। सेंसर सीधे तरल पदार्थ से संपर्क करते हैं, माप स्थिर और विश्वसनीय है।

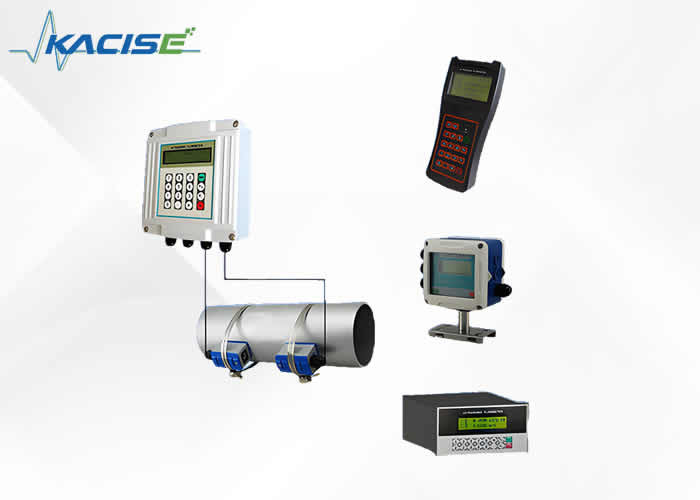

क्लैंप के प्रकार परःसेंसरपाइप के बाहर पर क्लैंप और आंतरिक तरल पदार्थ के संपर्क में नहीं आते हैं। और सभी मॉडल बन सकते हैंतापमान सेंसर से कनेक्ट होने पर ऊर्जा मीटर।अल्ट्रासोनिक फ्लोमीटर पर KUF2000 श्रृंखला क्लैंपस्थापना के लिए आसान है, पाइप और पानी को काटने की कोई आवश्यकता नहीं है, कोई प्रेस हानि नहीं है। यह ऑनलाइन दीर्घकालिक माप का समर्थन करता है। पाइप पर क्लैंप किए गए सेंसर के साथ तरल प्रवाह की विस्तृत श्रृंखला को मापा जा सकता है।

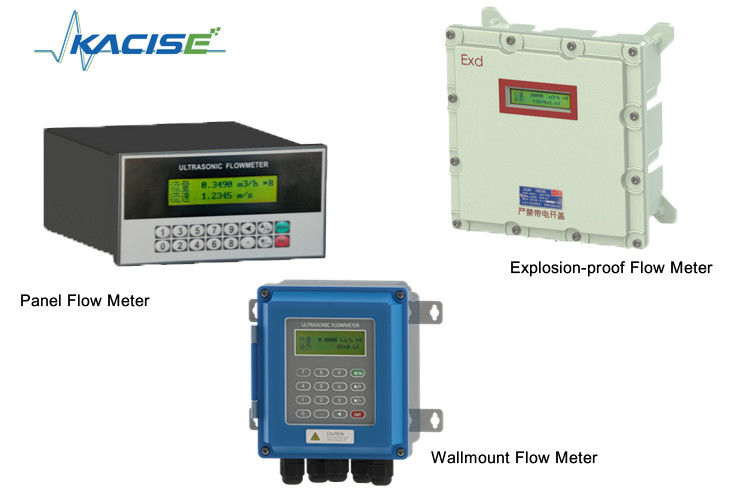

वैकल्पिक मेजबान
पैरामीटर
|
मेजबान भाग |
सिद्धांत |
अल्ट्रासोनिक समय अंतर |
|
सटीकता |
± 1% |
|
|
प्रदर्शन |
2×20 अक्षरों का एलसीडी बैकलाइट के साथ |
|
|
संकेत आउटपुट |
1 रास्ता 4 ~ 20mA आउटपुट, विद्युत प्रतिरोध 0 ~ 1K,सटीकता0.1% |
|
|
1-तरफ़ा ओसीटी पल्स आउटपुट ((पल्स चौड़ाई 6 ~ 1 0 0 0 एमएस,डिफ़ॉल्ट 2 0 0 ms है) |
||
|
1 रास्ता रिले आउटपुट |
||
|
सिग्नल इनपुट |
3 रास्ता 4 ~ 20mA इनपुट, सटीकता 0. 1%,अधिग्रहण संकेत जैसे तापमान, दबाव और तरल स्तर |
|
|
तापमान ट्रांसड्यूसर Pt100 कनेक्ट, गर्मी / ऊर्जा माप समाप्त कर सकते हैं |
||
|
डेटा इंटरफ़ेस |
RS485 सीरियल इंटरफेस को अछूता करें, कंप्यूटर द्वारा फ्लोमीटर सॉफ्टवेयर को अपग्रेड करें, MODBUS, METER-BUS आदि का समर्थन करें। |
|
|
केबल |
घुमावदार जोड़ी केबल, आम तौर पर, लंबाई 50 मीटर से कम; RS485 संचार का चयन करें. संचरण दूरी 1000 मीटर से अधिक हो सकती है. |
|
|
पाइप की स्थिति |
पाइप सामग्री |
स्टील, स्टेनलेस स्टील, कास्ट आयरन, कॉपर, सीमेंट पाइप, पीवीसी, एल्यूमीनियम, ग्लास स्टील उत्पाद, लाइनर की अनुमति है। |
|
पाइप व्यास |
DN15~6000 मिमी |
|
|
सीधी लंबाई का पाइप |
ट्रांसड्यूसर की स्थापना संतुष्ट होनी चाहिएः पंप से ऊपर 10D, नीचे 5D, 30D। |
|
|
मध्यम |
द्रव का प्रकार |
जल, समुद्री जल, अपशिष्ट जल, तेल, रसायन (शराब, एसिड आदि), संयंत्र अपशिष्ट और अन्य तरल पदार्थ |
|
तापमान |
-30~160°C |
|
|
धुंधलापन |
रात के 10 बजे ज्यादा बुलबुले नहीं |
|
|
प्रवाह की गति |
0~±10m/s |
|
|
पर्यावरण |
तापमान |
मेजबान: -20~60°C;सेंसर:-30~160°C |
|
आर्द्रता |
मेजबानः 85% आरएच; प्रवाह सेंसरः आईपी 68, पानी के नीचे 2 मीटर से कम |
|
|
विद्युत आपूर्ति |
DC8~36V या AC85~265V या बैटरी |
|
|
उपभोग |
1.5W |
|

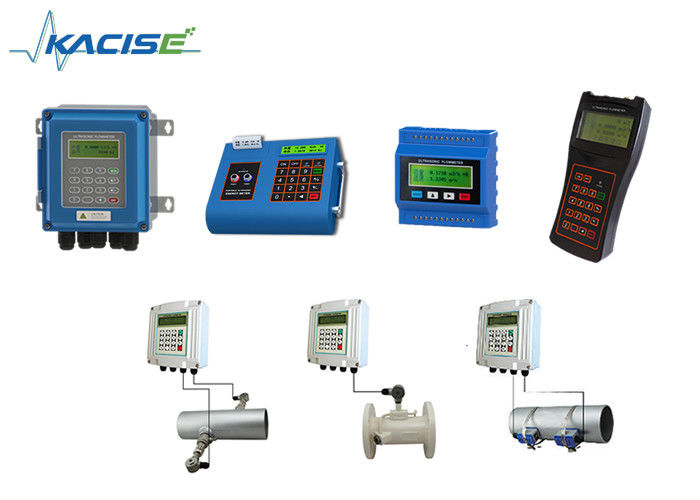

सेंसर चयन
वैकल्पिक तापमान सेंसर
ऑर्डर करने की जानकारी
