Place of Origin:
China
ब्रांड नाम:
Kacise
प्रमाणन:
Intrinsically safe mode E, explosion proof type D, CE
Model Number:
GXPS300

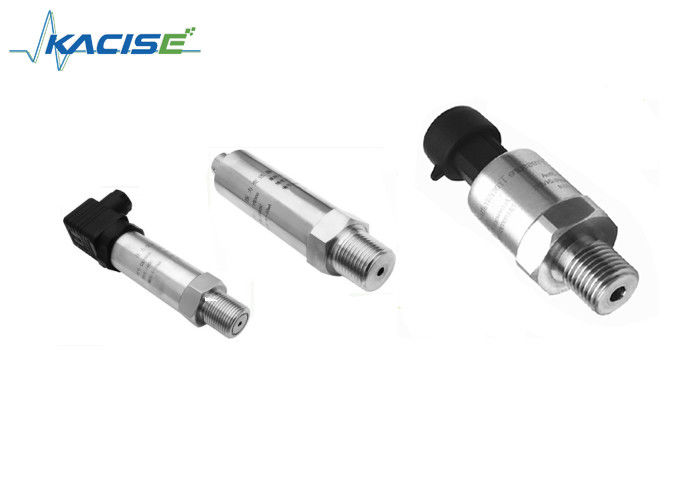

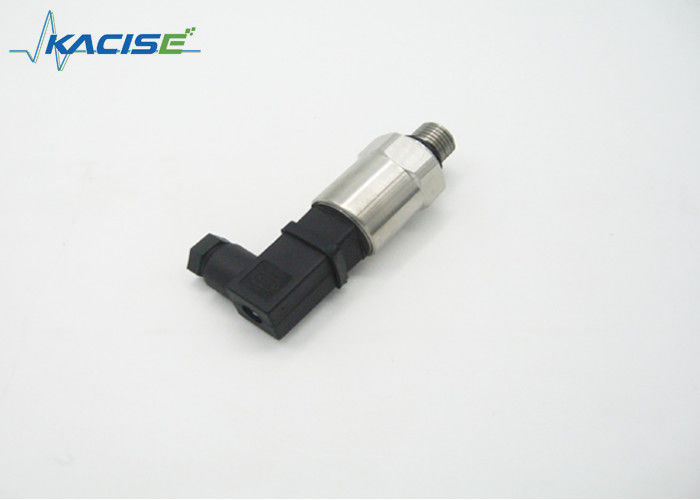

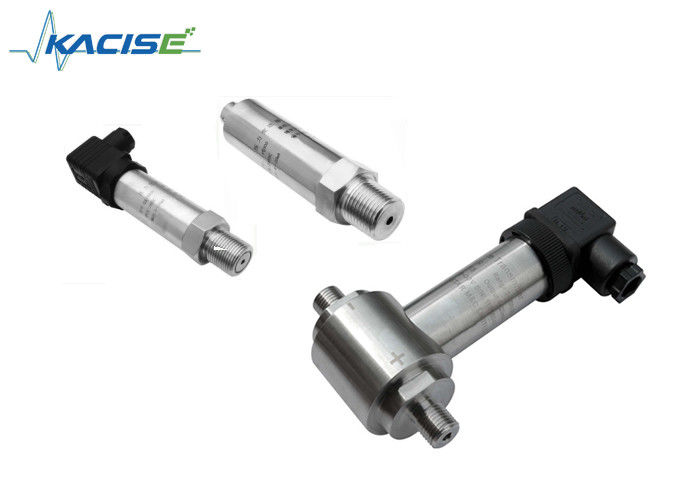

आउटपुट 4~20mA और 0~5V के साथ दबाव ट्रांसमीटर
विशेषता
शून्य स्थिति और स्केल स्पैन
माइक्रोमीटर समायोजन
एक-टुकड़ा, गैर-मानक आदेश स्वीकार करें

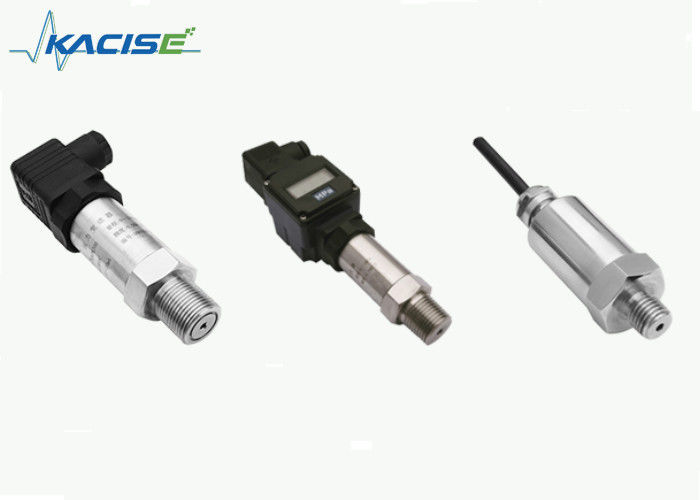

प्रदर्शन संकेतक उपलब्ध हैं
उपलब्ध सभी तापमान सीमाओं के लिए डिजिटल मुआवजा
कई दबाव रेंज और संकेत आउटपुट
गैर ध्रुवीकृत 2 तार प्रणाली वर्तमान आउटपुट
आंतरिक रूप से सुरक्षित मोड विस्फोट प्रूफ, सीई
रेंजः -0.1~0MPa, 0~0.03MPa, 0~100MPa
आउटपुटः 4~20mA, 0~5V, 0.5~4.5V
सटीकताः 0.25% एफ.एस, 0.5% एफ.एस.
वर्तमानः 24 वीडीसी, गैर ध्रुवीयता तार
निर्देश
GXPS300 श्रृंखला दबाव ट्रांसमीटर एक सटीक, उच्च विश्वसनीयता, उच्च लागत है,
विभिन्न प्रकार के औद्योगिक उत्पादों में व्यापक रूप से उपयोग किया जाता है।
पानी, तेल, हल्के संक्षारक तरल पदार्थ और गैसों के रूप में।
आवेदन
इलेक्ट्रॉनिक इंटरफेस और संकेतों की परिभाषा
पैरामीटर
| विनिर्देश. | संख्यात्मक मूल्य | ||||
| दबाव सीमा |
−0.1MPa......−0.01MPa~0~0.01MPa......100.0MPa -0.98atm... -0.098atm~0.098atm... 986atm पीएसआईः -14.5 पीएसआई...-1.45 पीएसआई ~ 1.45 पीएसआई... 14500 पीएसआई BAR: -1BAR....-0.1BAR~0.1bar...1000bar -10000mmH2O...-1000mmH2O~1000mmH2O...10190000mmH2O इंच एचजीः -29 इंच एचजी... -2.95 इंच एचजी~2.95 इंच एचजी... 29.500 इंच एचजी |
||||
| अधिभार दबाव | 1.5गुणा नाममात्र मूल्य | ||||
| टूटने का दबाव | 3 गुना नाममात्र मूल्य | ||||
| सटीकता | ±0.25% F.S,±0.5% F.S | ||||
| स्थिरता | सामान्य मान 0.25%F.S, अधिकतम मानः0.4% एफ.एस. | ||||
| परिचालन तापमान | -40°C~85°C (या -40°C~125°C) | ||||
| मुआवजा तापमान | -10°C~70°C | ||||
| मध्यम | सभी कास्टिक माध्यम 1Cr18Ni9Ti के साथ संगत | ||||
| विद्युत प्रदर्शन | दो पंक्ति | पंक्ति 3 | चौथी पंक्ति | ||
| आउटपुट सिग्नल | 4~20mA | 0~20mA | 0~5V | 0.5~4.5V | 0~20mA |
| 0~10Vdc | 1~5V | 0.5~3V | 0~5/10Vdc | ||
| विद्युत आपूर्ति | 10~30Vdc | 11~30Vdc | 8~24Vdc | 5V अनुपात | 8/11~30Vdc |
| भार प्रतिरोध | (U-10)/0.02 ((Ω) | वर्तमानः ((U-12)/0.02 ((Ω); वोल्टेजः>20KΩ | |||
| इन्सुलेशन | >100MΩ @50V | ||||
| विद्युत शक्ति | 500V@60 सेकंड | ||||
| विद्युत कनेक्शन | DIN43650,सुरक्षा IP65; हवा प्लग GX16-7, IP45; IP68 | ||||
| दबाव नल | M20×1.5,G1/2,G1/4,G1,NPT1/2,NPT1/4,R1/4, (Ht) | ||||
| प्रतिक्रिया समय | 10ms | ||||
| प्रमाणपत्र | आंतरिक रूप से सुरक्षित मोड E, विस्फोट प्रूफ प्रकार D, CE | ||||
| ईएमआई/ईएमसी | ईएमआईः EN50081-1/-2; ईएमसीः EN50082-2 | ||||
