Place of Origin:
China
ब्रांड नाम:
KACISE
प्रमाणन:
ISO / CE / Explosion-proof
Model Number:
KVF Series

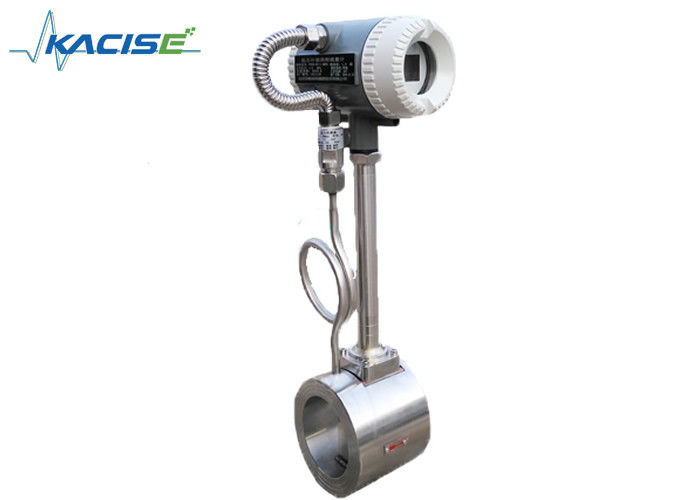

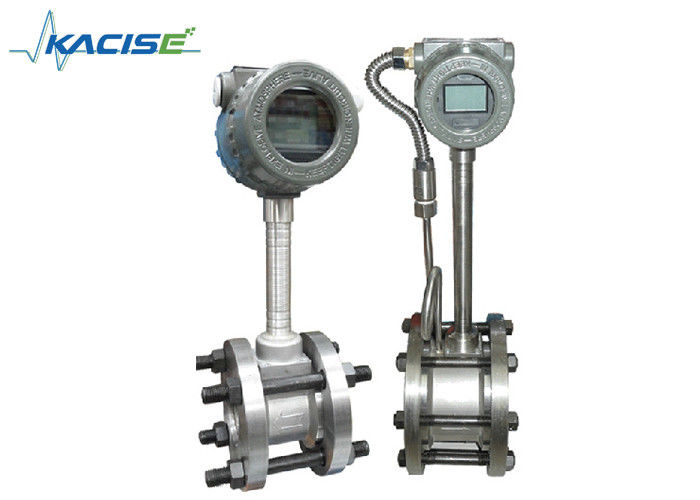

फ्लैंज क्लैंप संपीड़ित वायु भंवर बहाव प्रवाह मीटर, भंवर गैस प्रवाह मीटर 4 - 20mA
परिचय
कार्मन भंवर प्रवाहमापक, जिसका व्यापक रूप से उद्योग में उपयोग किया जाता है, कारमेन भंवर की घटना का उपयोग करके बनाया गया एक प्रकार का प्रवाहमापक है।जब वर्टेक्स जनरेटर लंबवत रूप से द्रव में डाला जाता है, कार्मन वर्टेक्स स्ट्रीट का गठन होगा जब द्रव जनरेटर को बायपास करता है।असममित भंवर ट्रेन स्थिर रह सकता हैइस मामले में, भंवर की आवृत्ति f सीधे द्रव की प्रवाह दर के v के आनुपातिक है, और घुमावदार जनरेटर के सामने की चौड़ाई के d के विपरीत आनुपातिक है।
केवीएफ फ्लोमीटर कार्मन वर्टेक्स फ्लोमीटर है, जिसका उपयोग कार्मेन वर्टेक्स फ्लोमीटर के सिद्धांत का उपयोग करके किया जाता है, जिसका उपयोग हवा, ऑक्सीजन, गैस, प्राकृतिक गैस और अन्य रासायनिक गैस माप के लिए किया जा सकता है।इस उत्पाद ने उन्नत अंतर तकनीक को अपनाया है, जिसमें पृथक्करण, परिरक्षण और फ़िल्टरिंग के माप के साथ-साथ, इसमें बेहतर एंटी-हिंसक प्रदर्शन और सिग्नल स्थिरता है।यह छोटे दबाव हानि, बड़े रेंज, उच्च परिशुद्धता, द्रव घनत्व, दबाव, तापमान से लगभग प्रभावित नहीं है,कामकाजी परिस्थितियों में आयतन प्रवाह को मापने पर चिपचिपापन और अन्य मापदंड.कोई चलती यांत्रिक भाग नहीं, इसलिए उच्च विश्वसनीयता, कम रखरखाव।उपकरण के मापदंड लंबे समय तक स्थिर रह सकते हैं।
विशेषताएं
1. फ्लैंज और शरीरः एकीकृत रूप से फोर्ज किए गए टुकड़े, यह टुकड़ों में टूटने से बचाएगा.100% SS304 सामग्री, हम सामग्री रिपोर्ट प्रदान कर सकते हैं.
2सर्किट बोर्डः डिजिटल सर्किट बोर्ड,ज्यादातर आपूर्तिकर्ता एनालॉग सर्किट बोर्ड का उपयोग करते हैं,डिजिटल सर्किट बोर्ड में कंपन और हस्तक्षेप विरोधी के फायदे होते हैं।
3प्रवाह कनवर्टर: विशिष्ट मॉड्यूलर डिजाइन, शौकिया आसानी से संचालित, असेंबल और असेंबल कर सकते हैं, यह दुर्घटना जोखिम से बच जाएगा।
4वेल्डिंगः उन्नत मछली के पैमाने की तकनीक को अपनाएं, जिससे वेल्डिंग सीम अच्छी और चिकनी दिखती है।
5. जापान ओवल तकनीक के साथ एम्बेडेड प्रकार के सेंसर, त्रिकोणीय प्रिज्म गिर नहीं जाएगा, हम पहले से ही पेटेंट के लिए आवेदन किया है.
6हमारा मध्यम तापमान सेंसर अधिकतम तापमान को 350°C के आसपास माप सकता है, सामान्यतः यह -40~250°C होता है।
पैरामीटर
| पाइप व्यास | DN15~DN1800 |
| मीटर सामग्री | 1Cr18Ni9Ti |
| नाममात्र दबाव (एमपीए) | 1.6Mpa; 2.5Mpa; 4.0Mpa |
| मापा हुआ मध्यम तापमान (°C) | -40~+250°C; -40~+350°C |
| पर्यावरणीय परिस्थितियाँ | तापमानः-10~+55°C, आर्द्रता 5%~90%, दबावः 86~106Kpa |
| सटीकता वर्ग | तरल पदार्थः ±0 का अध्ययन5 |
| गैस या भाप का माप: | वाचन±1.0,±15 |
| टर्नडाउन अनुपात | 1:10;1:15 |
| दबाव हानि गुणांक | सीडी<26 |
| आउटपुट सिग्नल | 4-20mA या पल्स |
| विद्युत आपूर्ति |
सेंसरः +12VDC, +24VDC ट्रांसमीटरः +24 वीडीसी साइट पर प्रदर्शनः 3.2V बैटरी |
| सिग्नल ट्रांसमिशन लाइनें | STVPV3×0.3 ((तीन तार), 2×0.3 ((दो तार) |
| स्थापना | एकीकृत क्लैंपिंग फ्लैंज या फ्लैंज कनेक्शन |
| संचरण दूरी | ≤ 500 मीटर |
| सिग्नल लाइन इंटरफ़ेस | पुरुष धागा M20×1.5 |
| विस्फोट स्तर | ExdIIBT6 |
| सुरक्षा वर्ग | IP65 |
| कंपन त्वरण की अनुमति दें | 1.0g |
मॉडल का चयन
| केवीएफ | पैरामीटर | ||||||||||
| नाममात्र व्यास | डीएनएक्सएक्स | DN15~DN1800 (मिमी) | |||||||||
| संरचना | F | प्रदर्शन के साथ दूरस्थ प्रकार | |||||||||
| Y | डिस्प्ले के साथ कॉम्पैक्ट प्रकार | ||||||||||
| सटीकता | ए | पाइप प्रकारः वर्ग 1.0 | |||||||||
| बी | सम्मिलन प्रकारः वर्ग 2.5 | ||||||||||
| नाममात्र दबाव | 16 | 1.6Mpa | |||||||||
| XX | अनुकूलन | ||||||||||
| मध्यम का अधिकतम तापमान | एम | < 250°C | |||||||||
| H | > 250°C | ||||||||||
| अन्य कार्य | पी | दबाव मुआवजा के साथ | |||||||||
| टी | तापमान मुआवजा के साथ | ||||||||||
| पीटी | दबाव और तापमान मुआवजे के साथ | ||||||||||
| शक्ति | 1 | 12~28 वीडीसी | |||||||||
| 2 | 85~265VAC (रिमोट डिस्प्ले) | ||||||||||
| 3 | 3.6V लिथियम बैटरी (साइट पर प्रदर्शित) | ||||||||||
| आउटपुट | ए | 4-20mA | |||||||||
| एम | वोल्टेज पल्स | ||||||||||
| H | HART | ||||||||||
| आर1 | RS232 | ||||||||||
| आर2 | RS485 | ||||||||||
| स्थापना | 1 | फ्लैंज | |||||||||
| 2 | क्लैंप फ्लैंज | ||||||||||
| 3 | सम्मिलन | ||||||||||
| 4 | धागा | ||||||||||
| 5 | क्लैंप | ||||||||||
| धमाका प्रतिरोधी | ए | कोई विस्फोट सबूत नहीं | |||||||||
| बी | आंतरिक विस्फोट प्रूफ | ||||||||||
| जी | अग्निरोधी | ||||||||||
