Place of Origin:
China
ब्रांड नाम:
KACISE
प्रमाणन:
ISO / CE / Explosion-proof
Model Number:
KVF Series
परिचय

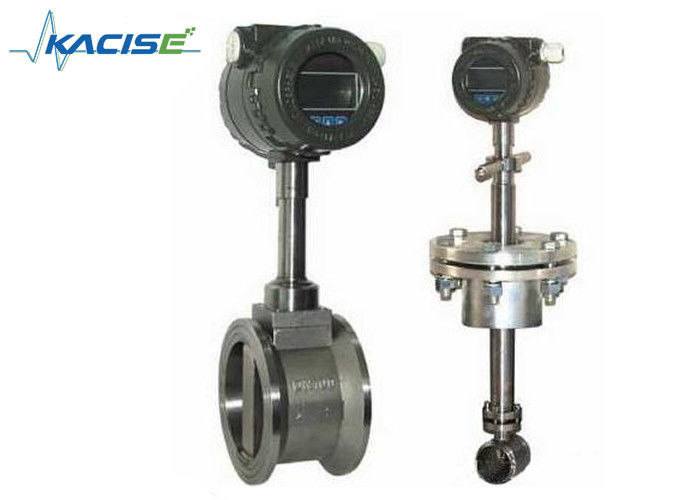

भंवर प्रवाहमापी "कर्मन भंवर" सिद्धांत पर आधारित है, विभिन्न प्रकार के गैस, भाप, तरल प्रवाह माप के लिए प्रवाह माप उपकरणों के मापने वाले तत्व के रूप में पीजो इलेक्ट्रिक क्रिस्टल का उपयोग। डीएन15 से डीएन600 तक भंवर प्रवाहमापी विनिर्देशों की एलयूजीबी श्रृंखला, पूर्ण-ट्यूब भंवर प्रवाहमापी और प्लग-इन भंवर प्रवाहमापी में संरचनात्मक विशेषताओं के अनुसार भंवर प्रवाहमापी। अलग-अलग आउटपुट सिग्नल के अनुसार पल्स आउटपुट मोड सेंसर और ट्रांसमीटर के मानक वर्तमान आउटपुट में विभाजित किया जा सकता है। उपकरण में व्यापक प्रवाह माप सीमा, उच्च सटीकता, सरल संरचना, छोटे दबाव हानि, कोई चलती भागों आदि का लाभ नहीं होता है। इसे बंद पाइपलाइन में तात्कालिक प्रवाह और तरल पदार्थ के कुल प्रवाह की माप पर लागू किया जाता है।
संरचना भंवर प्रवाह मीटर
विशेषताएँ
माप द्रव घनत्व, चिपचिपाहट, आर्द्रता, तापमान दबाव और चालकता से स्वतंत्र है। मापने वाली ट्यूब में कोई बाधा भाग नहीं है, ट्यूब में कोई दबाव हानि नहीं होती है, जिसका सीधा भाग कम आवश्यकता वाला होता है। ग्राउंडेड इलेक्ट्रोड वाला सेंसर ग्राउंडिंग को अच्छी तरह से गारंटी देता है। उन्नत प्रसंस्करण तकनीक वाला सेंसर नकारात्मक दबाव के लिए अच्छा प्रतिरोध करता है।
पैरामीटर
| पाइप का व्यास | डीएन15~डीएन1800 |
| मीटर सामग्री | 1Cr18Ni9Ti |
| नाममात्र दबाव (एमपीए) | 1.6एमपीए; 2.5एमपीए; 4.0 एमपीए |
| मापा गया मध्यम तापमान (℃) | -40~+250℃; -40~+350℃ |
| पर्यावरणीय स्थितियाँ | तापमान:-10~+55℃, आर्द्रता 5%~90%, दबाव: 86~106Kpa |
| सटीकता वर्ग | तरल: पढ़ना ±0.5 |
| गैस या भाप मापना: | पढ़ना±1.0,±1.5 |
| टर्नडाउन अनुपात | 1:10;1:15 |
| दबाव हानि गुणांक | सीडी<2.6 |
| उत्पादन में संकेत | 4-20mA या पल्स |
| बिजली की आपूर्ति |
सेंसर: +12VDC, +24VDC ट्रांसमीटर: +24VDC साइट पर डिस्प्ले: 3.2V बैटरी |
| सिग्नल ट्रांसमिशन लाइनें | STVPV3×0.3(तीन-तार), 2×0.3(दो-तार) |
| इंस्टालेशन | एकीकृत क्लैंपिंग निकला हुआ किनारा या निकला हुआ किनारा कनेक्शन |
| संचरण दूरी | ≤500 मी |
| सिग्नल लाइन इंटरफ़ेस | पुरुष धागाM20×1.5 |
| विस्फोट का स्तर | ExdIIBT6 |
| संरक्षण वर्ग | आईपी65 |
| कंपन त्वरण की अनुमति दें | 1.0 ग्रा |
मॉडल चयन
| केवीएफ | पैरामीटर | ||||||||||
| नॉमिनल डायामीटर | DNXX | डीएन15~डीएन1800 (मिमी) | |||||||||
| संरचना | एफ | डिस्प्ले के साथ रिमोट प्रकार | |||||||||
| वाई | डिस्प्ले के साथ कॉम्पैक्ट प्रकार | ||||||||||
| शुद्धता | ए | पाइप प्रकार: कक्षा 1.0 | |||||||||

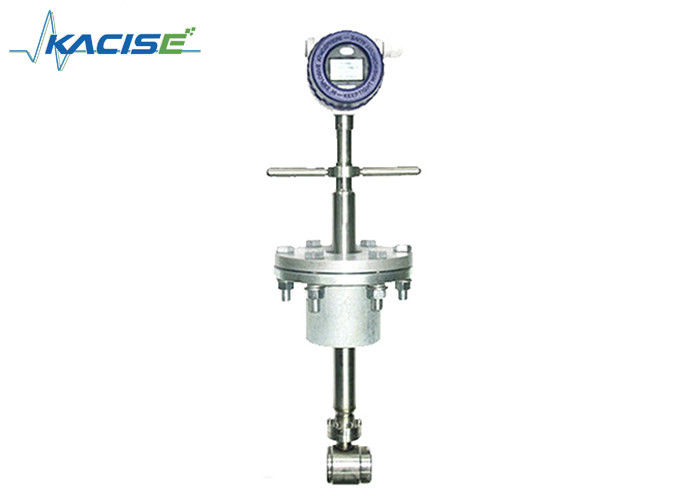

| बी | सम्मिलन प्रकार: कक्षा 2.5 | ||||||||||
| नाममात्र का दबाव | 16 | 1.6 एमपीए | |||||||||
| XX | अनुकूलन | ||||||||||
| अधिकतम. अस्थायी. मध्यम का | एम | <250℃ | |||||||||
| एच | >250℃ | ||||||||||
| अन्य कार्य | पी | दबाव क्षतिपूर्ति के साथ | |||||||||
| टी | तापमान क्षतिपूर्ति के साथ | ||||||||||
| पीटी | दबाव और तापमान मुआवजे के साथ | ||||||||||
| शक्ति | 1 | 12~28वीडीसी | |||||||||
| 2 | 85~265VAC (रिमोट डिस्प्ले) | ||||||||||
| 3 | 3.6V लिथियम बैटरी (साइट डिस्प्ले पर) | ||||||||||
| उत्पादन | ए | 4-20mA | |||||||||
| एम | वोल्टेज पल्स | ||||||||||
| एच | हार्ट | ||||||||||
| आर 1 | आरएस232 | ||||||||||
| आर2 | 485 रुपये | ||||||||||
| इंस्टालेशन | 1 | निकला हुआ | |||||||||
| 2 | निकला हुआ किनारा दबाना | ||||||||||
| 3 | प्रविष्टि | ||||||||||
| 4 | धागा | ||||||||||
| 5 | क्लैंप | ||||||||||
| विस्फोट विरोधी | ए | कोई विस्फोट प्रमाण नहीं | |||||||||
| बी | आंतरिक विस्फोट प्रमाण | ||||||||||
| जी | ज्वालारोधी | ||||||||||
