ट्रक टैंक के लिए केसीएफ श्रृंखला जीपीएस स्टेनलेस स्टील प्रतिरोधी ईंधन टैंक स्तर सेंसर
उत्पाद परिचय
केसीएफ श्रृंखला कैपेसिटिव डिजिटल तेल स्तर सेंसर आरएफ क्षमता माप के सिद्धांत पर आधारित है।यह माध्यम में सेंसर के विभिन्न मापदंडों का गतिशील विश्लेषण करने के लिए टोमोग्राफी प्रौद्योगिकी का उपयोग करता है, और स्वचालित रूप से सटीक रूप से मुआवजा देता है। तरल स्तर के परिवर्तन के साथ आउटपुट सिग्नल रैखिक रूप से बदलता है। पूरी मशीन में कोई लोचदार भाग और चलती भाग नहीं हैं।यह प्रभाव प्रतिरोधी और स्थापित करने में आसान हैइसे विभिन्न अवसरों पर स्थापित किया जा सकता है ताकि पेट्रोल, डीजल तेल, हाइड्रोलिक तेल और विभिन्न संक्षारक तरल पदार्थों के अन्य तरल पदार्थों के तेल स्तर को सटीक रूप से मापा जा सके।
विशेषताएं: यह श्रृंखला एक उच्च संकल्प और माप सटीकता के साथ मीटरिंग स्तर माप उपकरण है। इसे मैन्युअल हस्तक्षेप की आवश्यकता नहीं है, स्वचालित रूप से कैलिब्रेट किया जाता है,कोई तापमान विचलन नहीं हैदूसरे शब्दों में, एक ही सेंसर, चाहे वह मापा जा रहा माध्यम का तापमान हो, चाहे वह पानी हो, पेट्रोल हो या डीजल,सही ढंग से सटीक स्तर संकेत आउटपुट करता हैइथेनॉल गैसोलीन और मेथनॉल ईंधन जैसे माध्यमों के कठिन माप की समस्या पूरी तरह से हल हो गई है।और तेल के लेबल में अंतर और विभिन्न क्षेत्रों में तापमान में बड़े अंतर के कारण माप त्रुटि भी हल हो गई हैवर्तमान में, यह तकनीक चीन में अद्वितीय है और अंतरराष्ट्रीय उन्नत स्तर पर है।
सबसे बड़ी विशेषताएं:
पैरामीटर
|
सामग्री |
304 स्टेनलेस स्टील |
|
दबाव सीमा |
-0.1MPa~0.4MPa |
|
लंबाई सीमा |
100~1400 मिमी |
|
स्थापना |
थ्रेड माउंटिंग M20×1.5 या फ्लैंज माउंटिंग, विशेष विनिर्देश अनुकूलित किया जा सकता है |
|
जांच व्यास |
φ16 |
|
कार्य करंट |
<10ma |
|
विद्युत आपूर्ति |
DC5V, 9~36V |
|
तार |
पीवीसी सामग्री (पीए लहराती पाइप कवर वैकल्पिक है) |
|
धमाका प्रतिरोधी ग्रेड |
विस्फोट प्रतिरोधी ExdIIC T5 |
|
आउटपुट सिग्नल |
4×20mA, 4×20mA ओवरलैप HART संचार, 485 संचार, CAN बस संचार |
|
सटीकता |
0..01 |
|
परिचालन तापमान |
-40°C~+85°C |
|
सुरक्षा स्तर |
IP67 |
स्थापित करने की विधि
वायरिंग विधि इस प्रकार है:
RS232: इस तरह से सेंसर आउटपुट में 4 तार हैं
लाल 24V+
काला 24V- ((RS232)
नीला RS232 (RXD) कंप्यूटर प्रेषक
पीला RS232 (TXD) कंप्यूटर रिसीवर
4 से 20 mA: इस मोड में सेंसर आउटपुट में 2 तार हैं
लाल 24V+
काला 24V-
0 से 5V: इस मोड में सेंसर आउटपुट में 3 तार होते हैं।
लाल 24V+
काला 24V-
नीला 0~5V वोल्टेज आउटपुट
नोटः
RS232/ 0-5V/4~20mA सिग्नल का केवल एक प्रकार हो सकता है, और उनमें से एक का प्रयोग मनमाने ढंग से किया जा सकता है।
सेंसर माइक्रो कंप्यूटर तकनीक का उपयोग करता है और इसका उपयोग सीधे कैलिब्रेशन के बिना विभिन्न कमजोर संक्षारक तरल पदार्थों के माप के लिए किया जा सकता है।
सेंसर की स्थापना:
यदि यह पुरानी कार है, तो मूल सेंसर को हटाने की आवश्यकता है। नई कार सीधे स्थापित की जाती है;
2 कृपया स्थापना से पहले सामानों की जाँच करें: फ्लैंज, रबर पैड, ओ-रिंग, क्या शिकंजा पूर्ण और सुसंगत हैं;
3 ओ-रिंग को सेंसर की जड़ पर रखें।
रबर पैड के दोनों ओर तेल प्रतिरोधी सीलेंट लगाएं, और फिर फ्लैंज और ईंधन टैंक फ्लैंज के साथ छेद की स्थिति को तय करें, और इसे शिकंजा के साथ तय करें।सभी दिशाओं में समान बल सुनिश्चित करने और तेल रिसाव से बचने के लिए सममित रोटेशन लागू किया जाना चाहिए. ;
5 सेंसर की स्थापना पूरी करने के लिए सेंसर को चाबी में डालें।
6 परिभाषा के अनुसार बिजली केबल और संचार केबल को अलग से कनेक्ट करें;
7 जांचें कि लाइन सामान्य है, आप सेंसर पावर चालू कर सकते हैं, और सेंसर सामान्य रूप से काम कर सकता है।
आवेदन
1. मुख्य रूप से तेल टैंक के लिए तरल स्तर का पता लगाने और तेल अवशोषण समारोह में प्रयोग किया जाता है
पैकेज

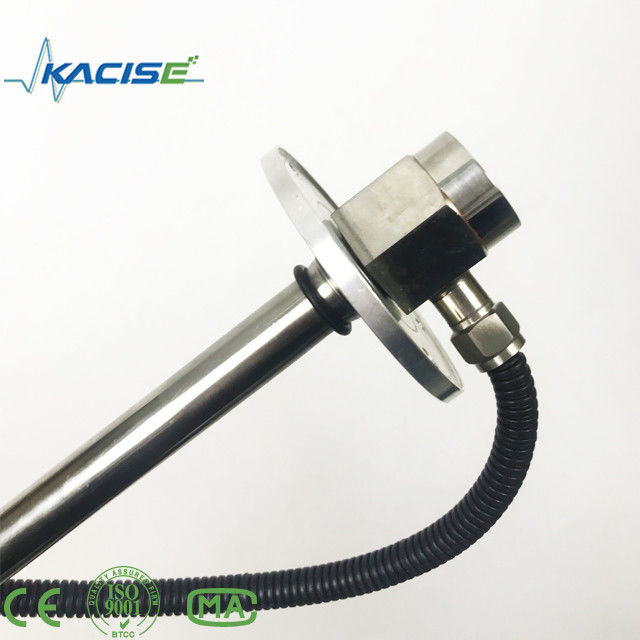

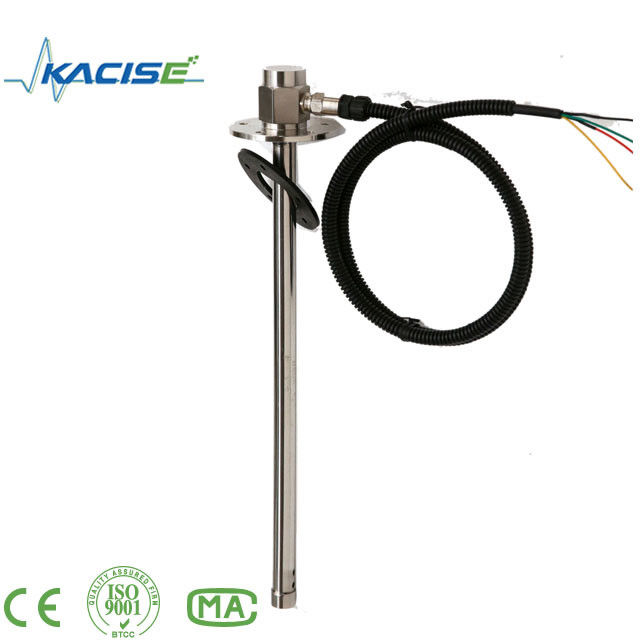

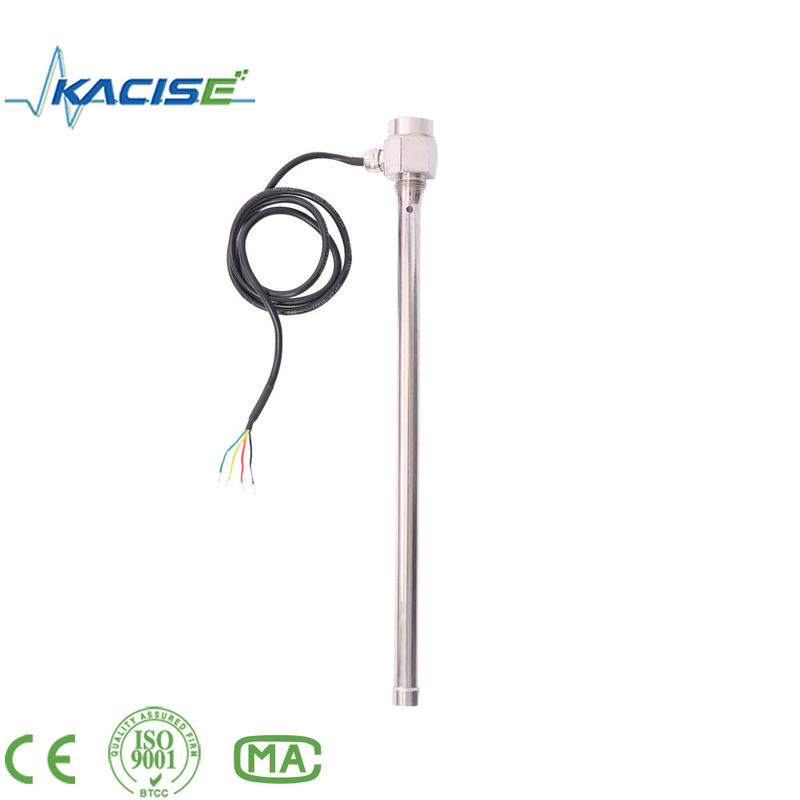

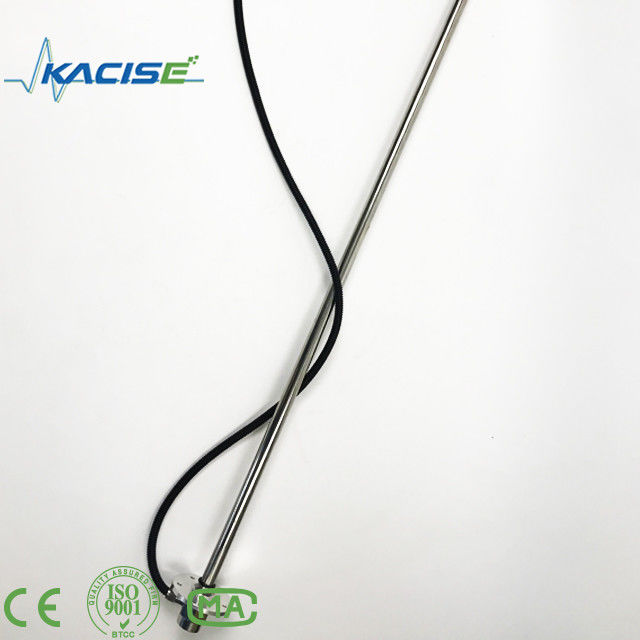

उत्पाद चित्र
* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
