उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
KACISE
प्रमाणन:
CE
Model Number:
kxfss406

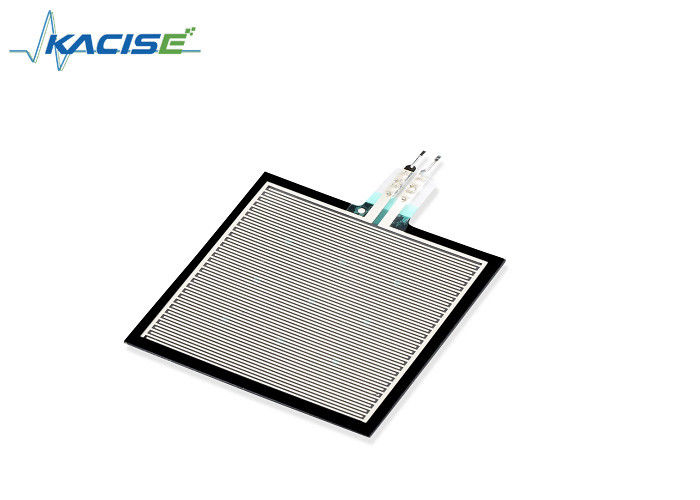

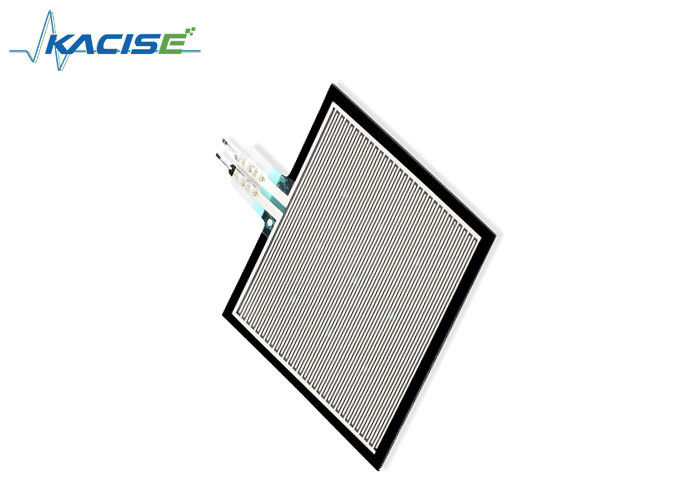

FSR406 फोर्स फ्लेक्सिबल फिल्म प्रेशर सेंसर
1, वर्णन
बल संवेदनशील प्रतिरोधक प्रतिरोधक सेंसर हैं जो प्रतिरोध को प्रदर्शित करते हैं जो सेंसर क्षेत्र पर लागू बल का जवाब देते हैं। जैसे-जैसे सेंसर पर बल बढ़ता है, प्रतिरोध कम हो जाता है।
एकल-क्षेत्र सेंसर के लिए, क्योंकि सेंसर एक दो-टर्मिनल डिवाइस है जिसे अनिवार्य रूप से एक चर प्रतिरोधक के रूप में माना जा सकता है जिसका मूल्य लागू बल द्वारा नियंत्रित किया जाता है,और भी एक स्विच जिसका सीमा लागू बल द्वारा नियंत्रित किया जाता है और स्थापित.
सेंसर मजबूत पॉलिएस्टर फिल्म, उच्च प्रवाहकीय सामग्री और नैनो आकार की बल संवेदक सामग्री से बने हैं।
सेंसर की ऊपरी परत एक लचीली फिल्म पर बल संवेदनशील परत के क्षेत्र से बना है। और निचली परत एक लचीली फिल्म पर प्रवाहकीय सर्किट के निशान से बना है
और उपरोक्त दो परतें हैं s एक साथ चिपकने वाले स्पेसर द्वारा चिपके हुए हैं और सक्रिय क्षेत्र चिपकने वाला नहीं है। जब सक्रिय क्षेत्र पर बल लागू किया जाता है,ऊपरी परत पर बल संवेदनशील परत नीचे पर सर्किट निशान shunts, विभिन्न प्रतिरोध आउटपुट टर्मिनल।
2स्थिर/गतिशील दबाव सेंसर
3तकनीकी डेटा और भौतिक गुण
| मोटाई | 0.42 मिमी |
| आकार | लचीला |
| क्रिया बल | 10g Res<=200KΩ |
| संवेदनशीलता सीमा | 10 ग्राम से 10 किलो तक |
| संकल्प | निरंतर |
|
गैर-संचालित प्रतिरोध |
>10 एम Ω |
| प्रतिक्रिया समय | <10us |
|
परिचालन तापक्रम |
-40°C~+85°C |
| जीवन काल | > 1 मिलियन |
|
पुनरावृत्ति समान भाग |
+/- 5% औसत R@1000g |
|
पुनरावृत्ति भाग के लिए भाग |
+/-10% औसत R@1000g |
| हिस्टेरिसिस |
+10%,@1000 ग्राम, (RF+ - RF-) /FR+ |
| ईएमआई | कोई ईएमआई उत्पन्न नहीं करता है |
| ईडीएस | ईएसडी संवेदनशील नहीं |
| बहाना | < 10%, 2.5 किलोग्राम भार, 24 घंटे |
| RoHS | RoHS |
