Place of Origin:
CHINA
ब्रांड नाम:
KACISE
प्रमाणन:
CE
Model Number:
KUS550
दस्तावेज़:
वीडियो
वीडियो

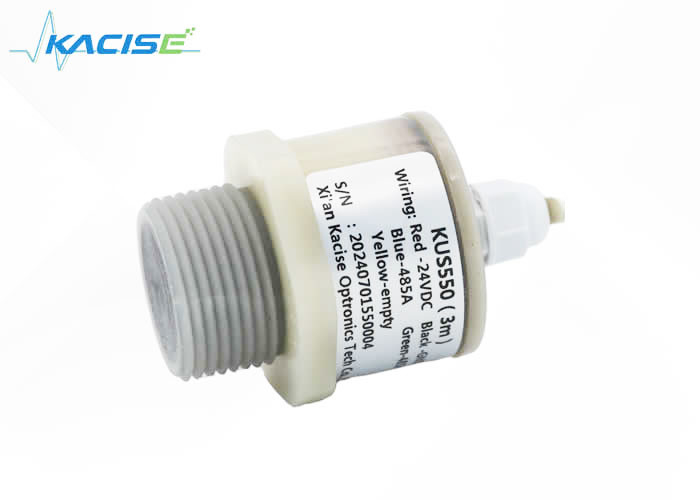

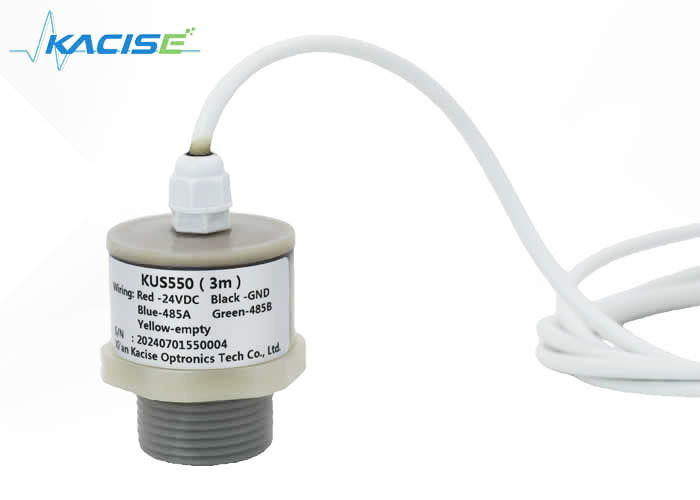

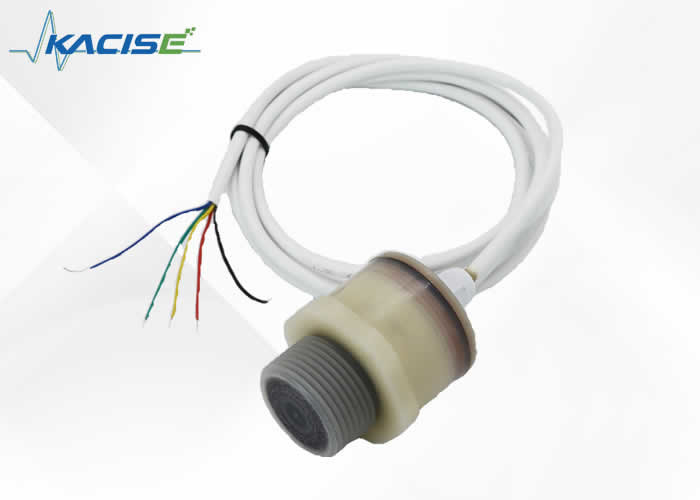

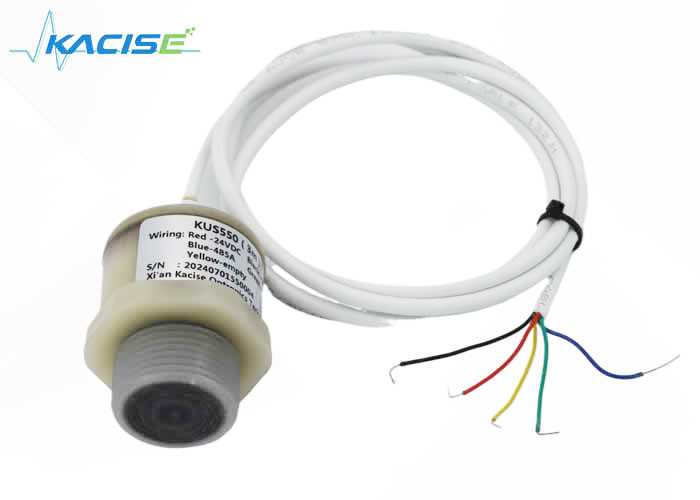

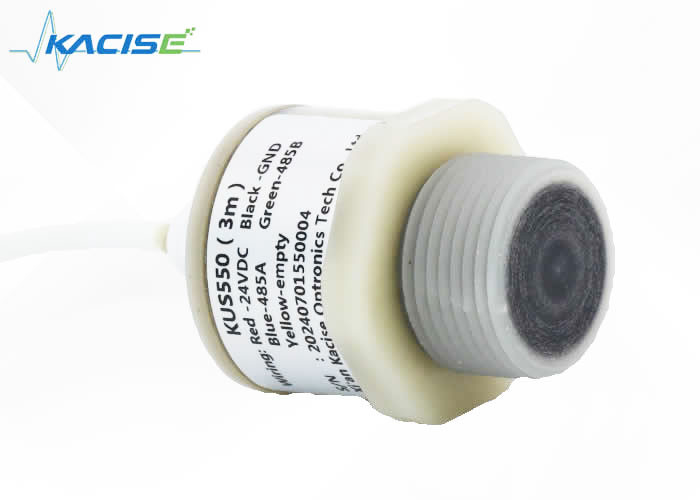

KUS550 अल्ट्रासोनिक स्तरमीटरयह एक शीर्ष पायदान का उपकरण है। इसमें 3 मीटर की रेंज है, जिससे प्रभावी स्तर संवेदन की अनुमति मिलती है। RS485 और एनालॉग आउटपुट दोनों के साथ, यह बहुमुखी कनेक्टिविटी विकल्प प्रदान करता है।इसकी कम बिजली की खपत और IP68 ग्रेड इसे विभिन्न वातावरणों के लिए उपयुक्त बनाते हैंऐसे अनुप्रयोगों के लिए आदर्श जहां सटीक और विश्वसनीय स्तर का पता लगाना महत्वपूर्ण है।
विशेषताएं
बाहरी या आंतरिक वातावरण के लिए डिज़ाइन किया गया
उच्च संवेदनशीलता
. रीडिंग 2 मीटर के भीतर हर 50mS (20Hz) तक हो सकती है
. फ्री रन ऑपरेशन लगातार माप और आउटपुट रेंजर जानकारी कर सकते हैं
. 13-30 बहुत कम औसत वर्तमान के साथ आपूर्ति
RS485 इंटरफेस के साथ 0-10V.
सेंसर 125KHz पर काम करता है।
सेंसर बीम कोण 7 डिग्री है।
एनालॉग आउटपुट को 0-10V के बीच सेट किया जा सकता है।
पैरामीटर
जीइनेरलsपेचइफबिल्लीioएनएस
| मॉडल: KUS550 | |
| माप सीमा |
0.25m~3m (5m अनुकूलन योग्य) KUS550A 0.15m-0.6m ((1m अनुकूलन योग्य) KUS550B; |
| अंधा स्थान | KUS550A का मृत क्षेत्र 0... 250 मिमी है (250 मिमी के भीतर अस्थिर कार्य क्षेत्र है, इस सीमा में काम करने की अनुशंसा नहीं की जाती है); KUS550B का मृत क्षेत्र 0-150 मिमी है; |
| आपूर्ति वोल्टेज | 3.3... 30 वीडीसी, रिपल 10 % एसएस |
| कार्य करंट | ≤ 45 mA (सबसे तेज़ माप गति), विशिष्ट बिजली की खपत ≤ 10 mA; |
| आउटपुट सिग्नल | 0-10V. 0-3V 0-5V /4-20mA/NPN/PNP/RS485 एनालॉग आउटपुट. |
| माप की सटीकता | ≤ 1 % एफ.एस. |
| तापमान मुआवजा | हाँ |
| विभिन्न प्रकार का संकल्प | 0.1 मिमी; |
कार्य की शर्तें
| कार्य तापमान | -40...85°C (233...358K) |
| भंडारण तापमान | -40...85°C (233...358K) |
अन्य निर्देश
| विद्युत कनेक्शन | 5-कोर केबल (एनालॉग आउटपुट), 6-कोर केबल (स्विच आउटपुट) |
| सुरक्षा वर्ग | IP68 |
| खोल सामग्री | पीवीसी/पीवीडीएफ/पीटीएफई/एबीएस |
इलेक्ट्रॉनिक इंटरफेस और संकेतों की परिभाषा
एनालॉग आउटपुट प्रकार के वायरिंग आरेख
.
स्विच आउटपुट प्रकार के वायरिंग आरेख
आयाम
| कअमेरिका | मॉडल | ओआउटपुट | अधिकतम सीमा | विवरण |
| 550 | ||||
| अनुकूलित | ||||
| SW-1 | स्विच आउटपुट, SW-1 एक स्विच आउटपुट के लिए, SW-2 2 स्विच आउटपुट के लिए | |||
| mA | 3 तार 4-20mA आउटपुट | |||
| 10V | आउटपुट वोल्ट 0-10V है | |||
| 5V | आउटपुट वोल्ट 0-5V है | |||
| 3V | आउटपुट Vout 0-3V है | |||
| RS485 | आउटपुट RS485 है | |||
| टीटीएल | UART TTL आउटपुट | |||
| XX मीटर | XX मीटर अधिकतम सीमा का पता लगाया जा सकता है, अधिकतम सीमा 5 मीटर है। डिफ़ॉल्ट 2.5 मीटर है | |||
| KUS | 550 | RS485 | 2 मीटर | |
